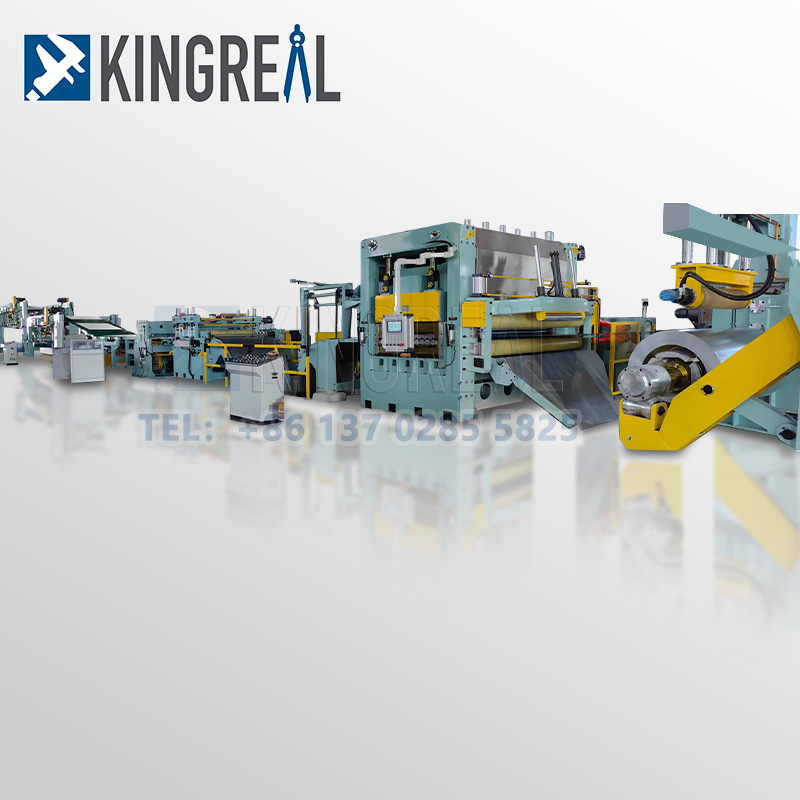

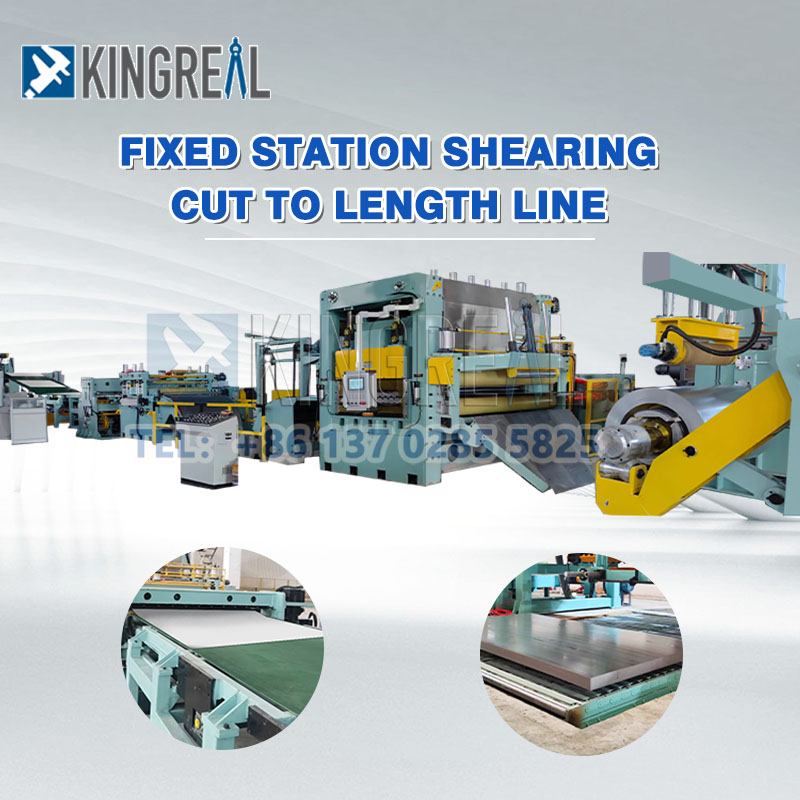

A linha de corte de aço no comprimento 0,3-2 1600MM pode ser fornecida pela KINGREAL MACHINERY, que é usada para cortar bobinas de diferentes materiais em chapas de largura específica. KINGREAL pode fornecer design de programa profissional, cotação mais recente e serviço de equipe pós-venda profissional. Bem-vindo a entrar em contato conosco!
KINGREAL Aço CforaPara mimLinha inglesaadequado para diferentes materiais (como aço, metal, aço inoxidável e alumínio) comespessura 0,3-2 milímetros, e aa largura pode chegar a 1600 milímetroschapa metálica para processar a peça de corte para o cliente’necessidade específica.
A configuração do equipamento da linha de corte longitudinal é flexível; A KINGREAL pode fabricar máquinas especificamente adaptadas às suas necessidades. Para atender necessidades específicas, a KINGREAL criou uma tela sensível ao toque que permite ao usuário ajustar o comprimento e a quantidade de bobinas a serem cortadas. A linha automática de comprimento fixo utiliza um servo motor para medir o comprimento, garantindo a exatidão da mercadoria produzida.
|
Não |
Nãome do componente |
Número |
|
1 |
Carro de carregamento de bobina |
1 unidade |
|
2 |
Desbobinador Hidráulico |
1 unidade |
|
3 |
Laço |
2 unidades |
|
4 |
Dispositivo de guia lateral |
1 unidade |
|
5 |
Máquina alisadora |
2 unidades |
|
6 |
Máquina de corte de alta precisão |
1 unidade |
|
7 |
TransporteTcapaz |
1 unidade |
|
8 |
PneumáticoSaderência |
1 unidade |
|
9 |
Sistema de controle hidráulico |
1 conjunto |
(A lista de peças é apenas para referência e precisa ser personalizada de acordo com as necessidades do cliente.)
|
Nãome da maquina |
Steelcforapara miminglêsline |
|
Material da bobina |
Chapa de aço（outro pode ser fornecido |
|
Espessura máxima da bobina |
3milímetros |
|
Peso máximo da bobina |
1600 milímetros |
|
Altura máxima da bobina |
20 tonelada |
|
ID da bobina |
508mm,610mm,760milímetros |
|
Bobina OD |
≤2.000 milímetros |
|
Comprimento máximo de corte |
24m |
|
Velocidade de corte |
60m/min |
|
Tolerância de corte |
±0,01 milímetros |
|
Sistema de controle elétrico |
Controle automático CLP |

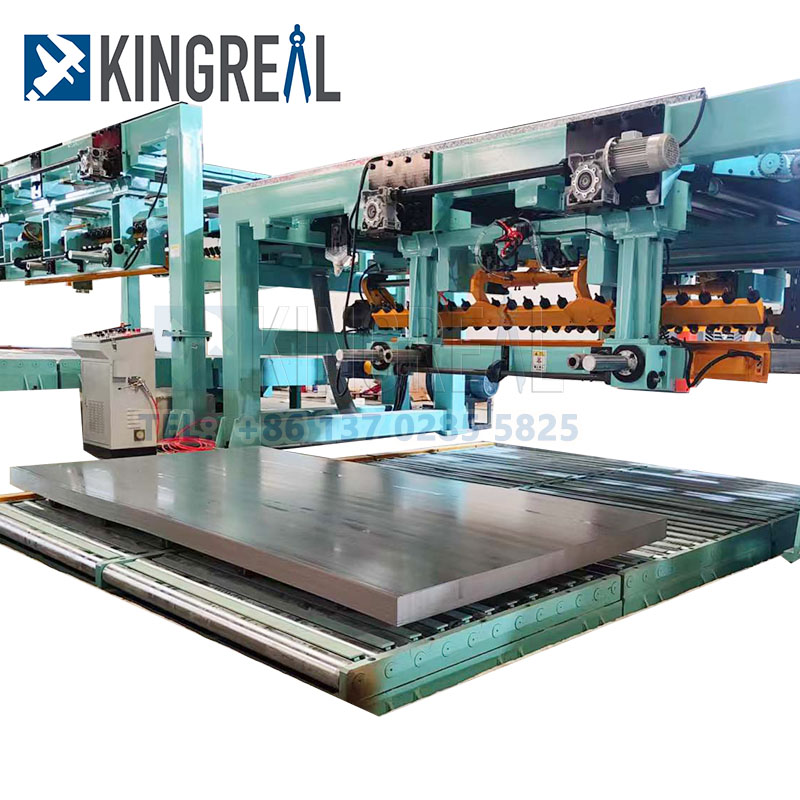

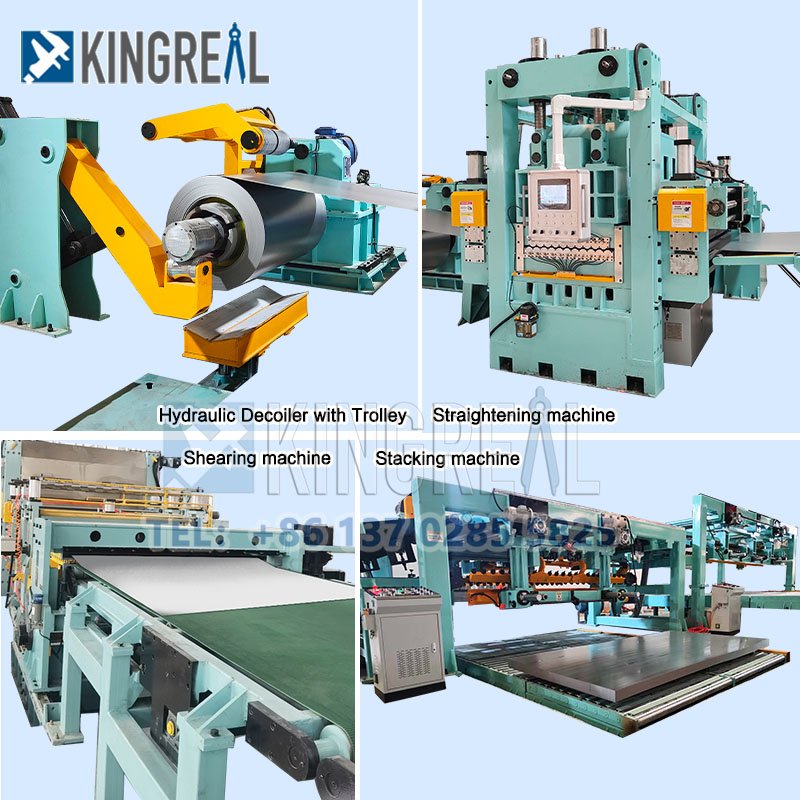

Carro de carregamento de bobinas - Desbobinador hidráulico - Encaixe da placa guia de alimentação - Máquina de pinçamento - Loop - Corte de alta velocidade - Pilha
|
Nãome do componente |
Descrição |
Especificação |
|

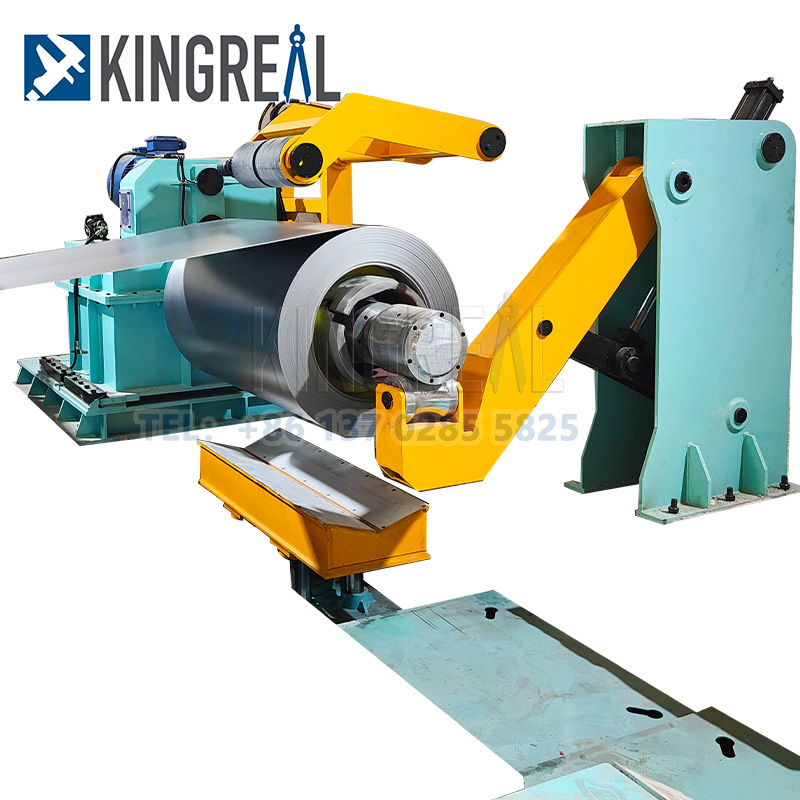

Desbobinador Hidráulico |
A seção de carregamento é usada para alimentar a chapa metálica na máquina de corte para corte. Geralmente adota mecanismo de carregamento hidráulico, que pode realizar carregamento automático e controlar a velocidade e posição de carregamento por meio de sensores para garantir que as chapas metálicas entrem com precisão na área de corte. |
1. potência: 7,5KW
2. Redutor de velocidade: Redutor de roda de pino cicloidal de dois estágios X95 |
|

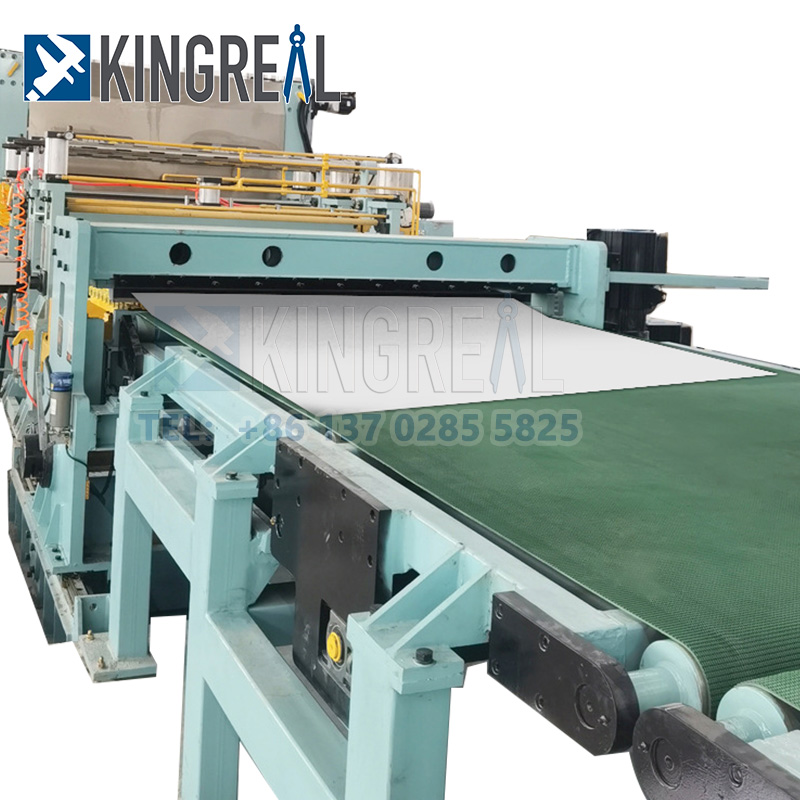

Máquina de corte de mosca |
A ferramenta de corte é o componente chave da máquina de linha de corte de metal pesado, geralmente consiste em uma faca superior e uma faca inferior. As facas são feitas de liga de aço de alta qualidade com alta dureza e resistência ao desgaste.
A folga entre a faca superior e a faca inferior pode ser ajustada de acordo com a espessura da chapa metálica para garantir o efeito de cisalhamento e a qualidade do corte. |
Pode consultar a tabela acima
Corte hidráulico 12x2500 22KW |
|
Sistema hidráulico |
A máquina para linha de corte de metais pesados é equipada com sistema de controle elétrico avançado, incluindo controlador PLC, interface de operação com tela de toque e sensores.
Através do sistema de controle, a operação automática e o monitoramento da máquina podem ser realizados, e os parâmetros de corte podem ser ajustados para garantir a estabilidade e segurança do processo de corte. |
1. Fluxo: L=40L/min 2.Pressão: P=12Mpa 3.Potência: 7,5KW
|

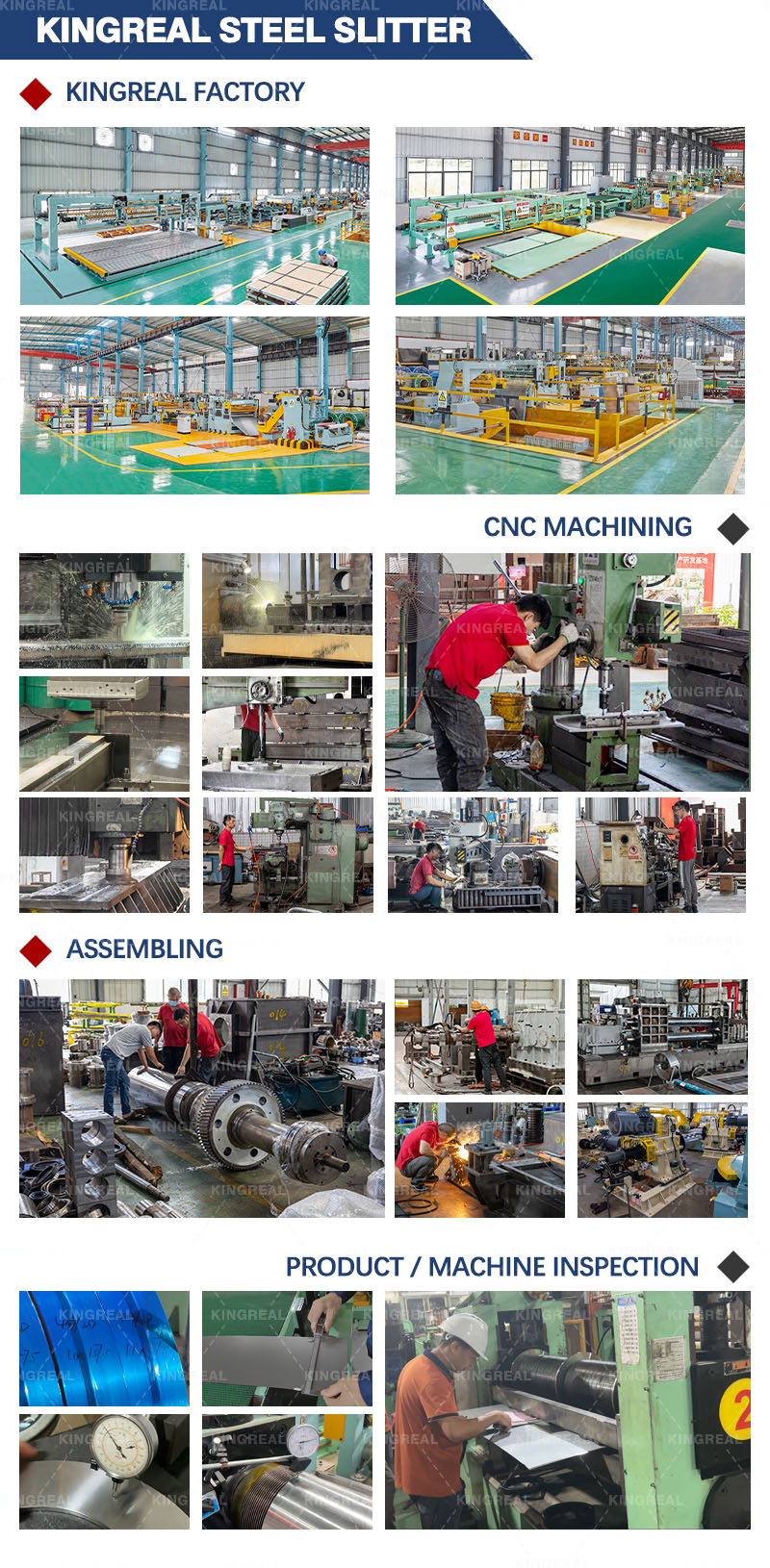

A KINGREAL possui planta de produção própria, que inclui uma oficina de fundição de estruturas, uma oficina de controle CNC, uma oficina de usinagem de peças e uma oficina de montagem. Para garantir a qualidade de produção das máquinas, toda a linha será testada e ajustada na fábrica. KINGREAL dá as boas-vindas a todos os clientes para visitar nossa fábrica.
2023 KINGREAL transportou com sucesso diferentes tipos demáquina de corte de bobinae equipamentos da linha CTL para países como Arábia Saudita, Rússia, Índia e Turquia.Você pode conhecer mais sobre o projeto clicando aqui.
