Exibição de vídeo de linha de corte de chapa metálica:

Visão geral da empresa da linha de corte de chapa metálica:

A KINGREAL STEEL SLITTER está envolvida na área de fabricação de equipamentos para processamento de bobinas, oferecendo aos clientes uma gama de serviços em design, produção e vendas. Os produtos mais diferenciados são a máquina de corte de bobinas e a linha de corte no comprimento. Essas máquinas são amplamente utilizadas para cortar, cisalhar ou perfurar chapas metálicas em diferentes tamanhos e formatos. A linha de corte de chapa metálica no comprimento é um dos equipamentos de processamento de bobinas KINGREAL STEEL SLITTER, usado para processar a bobina em uma folha de largura especificada.

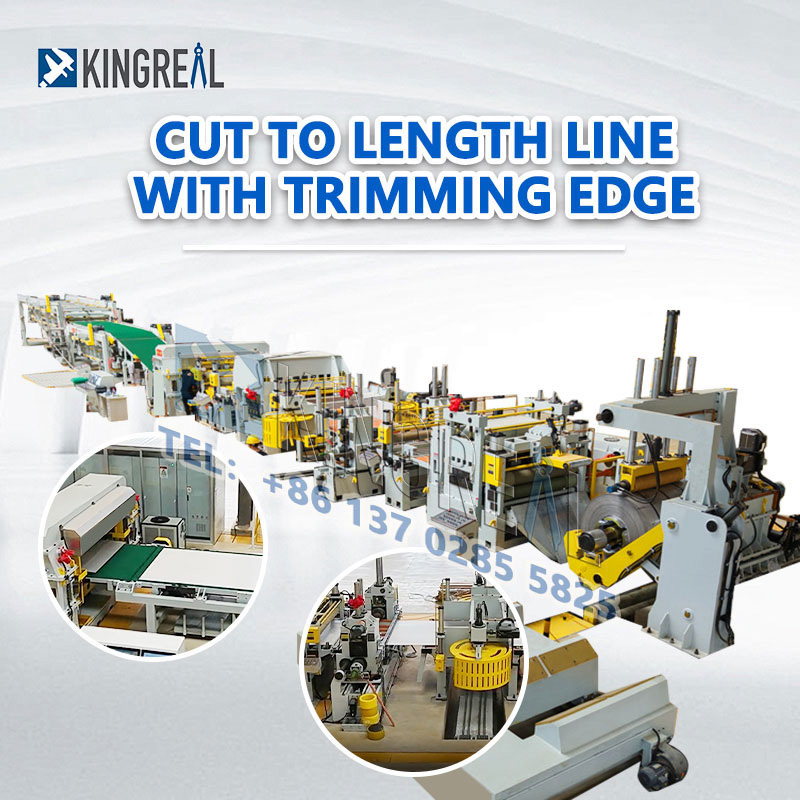

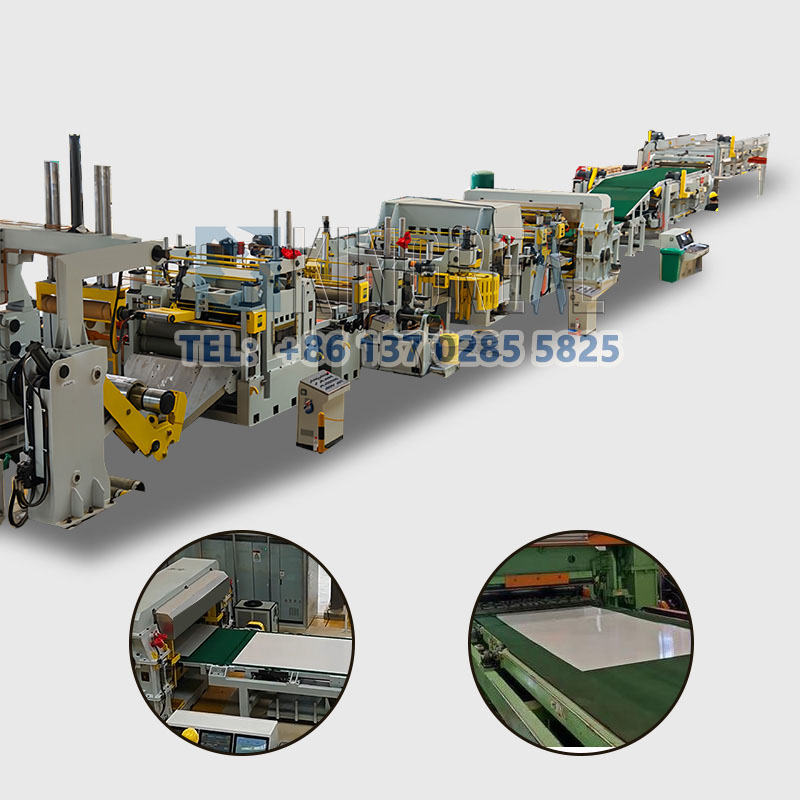

Descrição da máquina cortada em comprimento de chapa metálica:

A máquina de corte de chapa metálica KINGREAL STEEL SLITTER é usada para desenrolar, nivelar, alimentar, cortar no comprimento, aparar e empilhar bobinas de metal, os materiais aplicáveis ​​​​incluem bobina de alumínio, aço inoxidável, aço laminado a frio, aço laminado a quente, PPGI, tira de cobre e outros materiais, o que garante que a precisão diagonal da máquina de corte de chapa metálica seja ≤0,50 mm, e a velocidade máxima pode ser tãoalto como 80M/min.

Diferentes espessuras de bobinas, materiais e larguras de cisalhamento afetarão diretamente o projeto da chapa metálica cortada na linha de comprimento. A espessura comum das bobinas é de 0,3-3 MM e o comprimento de cisalhamento comum é de 1200-1600 MM, que é um dos requisitos de produção da maioria dos clientes. Ao mesmo tempo, a KINGREAL STEEL SLITTER também pode personalizar o design de acordo com as necessidades de produção especificadas pelo cliente, escolhendo ocorte de calibre pesado na linha de comprimentoou obobina compacta cortada em linha de comprimento.

Com mais de 20 anos de experiência em fabricação e vendas, a KINGREAL STEEL SLITTER tem vendido com sucesso sua linha de corte longitudinal para países comoArábia Saudita, Índia e Rússia, e é capaz de fornecer soluções ideais e serviço pós-venda.

Bem-vindo a entrar em contato conosco.

Catálogo de produtos de processamento de bobinas:

(Você pode clicar aqui para baixar)

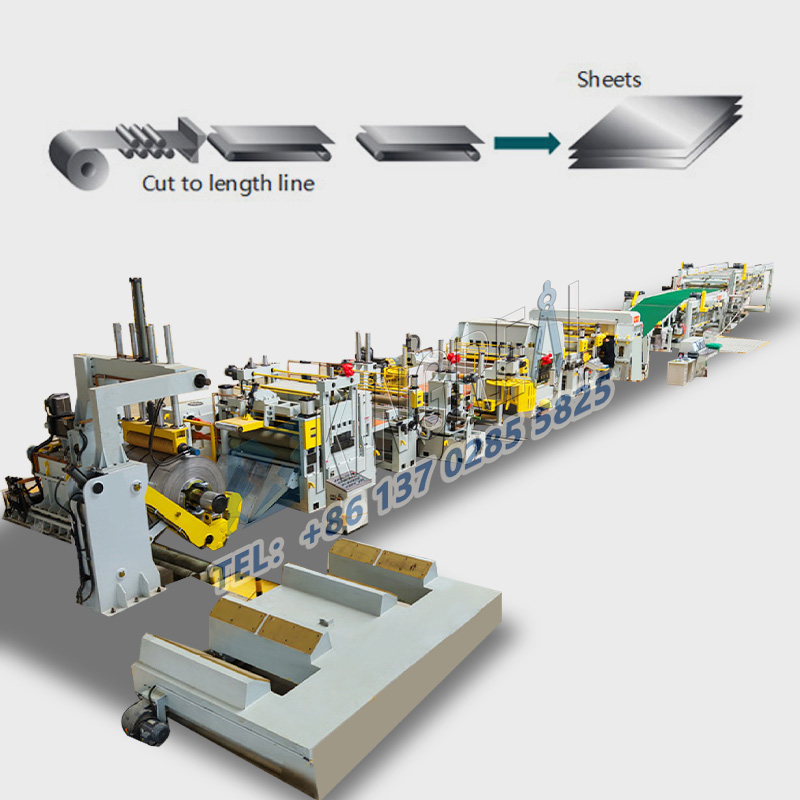

Processo de trabalho da linha de corte de chapa metálica em comprimento:

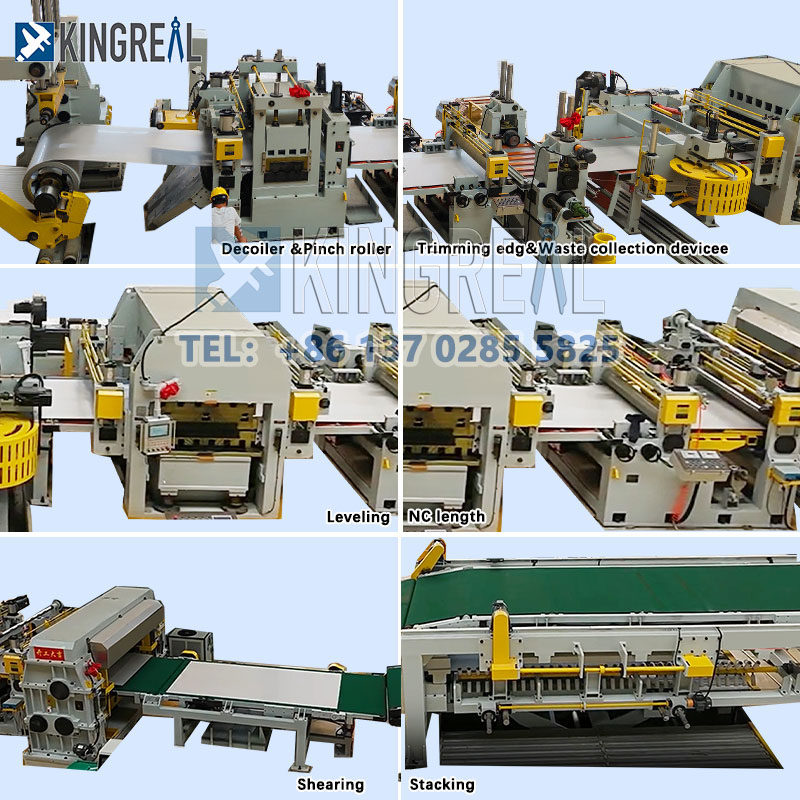

Carrinho de bobina → Desbobinador → Alimentação do rolo de alimentação de pinça → Dispositivo de nivelamento de alta precisão → Corte de comprimento fixo → Mesa de descarga / Mesa de empilhamento automático

Especificação técnica para linha de corte de chapa metálica:

①　Especificação da bobina:

②　Especificação da linha de corte de chapa metálica no comprimento

③　Lista de componentes para linha de corte de chapa metálica no comprimento

- Carrinho de bobina

- Desbobinador Hidráulico

- Guia de entrada

- Quatro/seis máquinas de nivelamento alto

- Ponte circular

- Polia guia lateral

- Máquina endireitadora de alimentação servo CNC

- Sistema de medição

- Máquina de corte

- Mesa transportadora

- Dispositivo de descarga pneumática

- Mesa elevatória hidráulica

- Desempilhamento de carro

- Sistema hidráulico

- Sistema pneumático

- Controle PLC do sistema elétrico

Detalhe dos componentes principais da linha de corte de chapa metálica no comprimento:

Nivelamento para linha de corte de chapa metálica em comprimento:

Função: É utilizado para nivelamento de material e alimentação em comprimento fixo.

Estrutura principal: rolo nivelador, parte elétrica, conjunto de rolo de contrapressão, conjunto de assento de suporte de alimentação e descarga.

Rolo de nivelamento: O aço de tratamento térmico Gcr15 é temperado e revenido e depois processado com tratamento de alta frequência. Após duas vezes de galvanoplastia e retificação cilíndrica, a superfície fica brilhante e sem vestígios, e a dureza atinge HRC62 graus ou mais. O diâmetro do eixo de nivelamento é de ø100mm. Ajuste manualmente a engrenagem helicoidal para levantar o rolo de nivelamento.

Máquina de corte longitudinal

Função: É utilizado para corte de materiais de comprimento fixo.

Estrutura principal: estrutura principal, lâmina, embreagem pneumática, parte elétrica, etc.

Estrutura principal: Toda a estrutura é soldada com aço estrutural de carbono de alta qualidade e foi recozida após a soldagem.

Lâmina: A lâmina é feita de material Cr12, a dureza do tratamento térmico atinge graus HRC62 e a aresta de corte de quatro lados pode ser substituída.

Estrutura da embreagem pneumática: mudando o método tradicional de frenagem mecânica, baixo ruído, longa vida útil e preciso.

Máquina de empilhamento para linha de corte de chapa metálica em comprimento

Função: Utilizado para transporte de materiais.

Estrutura principal: estrutura, sistema hidráulico, plataforma rolante de descarga, etc.

Estrutura: É soldada com aço carbono, que é estável e firme. Design tipo tesoura, o cilindro é esticado e levantado.

Plataforma elevatória para descarga: O motor a óleo aciona a roda dentada da transmissão para fazer o tambor girar para transmitir a descarga do material.

Diversas soluções de máquinas para corte de chapa metálica em comprimento

Velocidade da máquina de corte de chapa metálica em comprimento: Com base nas necessidades do cliente, a KINGREAL STEEL SLITTER oferece soluções de fabricação de linha de corte de chapa metálica em comprimento para atender aos vários níveis de velocidade da máquina de corte de chapa metálica em comprimento. Por exemplo, KINGREAL STEEL SLITTER oferece vários designs de máquinas de corte de bobinas, sistemas de empilhamento e cisalhamento. As velocidades de produção da linha de corte de chapa comum KINGREAL STEEL SLITTER são de 80m/min e 50m/min.

Método de corte de chapa metálica cortada em comprimento: KINGREAL STEEL SLITTER pode projetar vários sistemas de corte para chapa metálica cortada em linhas de comprimento, incluindocorte de mosca cortado na linha de comprimento, corte rotativocortar na linha do comprimento, corte oscilantecortar na linha do comprimento, ecisalhamento fixocortar na linha do comprimento.

Espessura do material para máquina de corte de chapa metálica em comprimento: KINGREAL STEEL SLITTER pode personalizar linhas de corte de chapa metálica em comprimento com base nas necessidades de produção do cliente. CORTADORA DE AÇO KINGREALmedidor de luz cortado em linhas de comprimentopode lidar com bobinas de 0,2-3 mm, KINGREAL STEEL SLITTERcorte de calibre médio em linhas de comprimentode 0,3-6 mm e KINGREAL STEEL SLITTERlinhas pesadas cortadas em comprimentode 6 a 25 mm.

Preço da máquina de corte de chapa em comprimento: KINGREAL STEEL SLITTER pode projetar componentes para diferentes parâmetros e desempenho de linha de corte em comprimento de chapa, dependendo do preço. Por exemplo, unidades de corte de laço ou poço podem ser adicionadas à máquina de corte de chapa metálica KINGREAL STEEL SLITTER; a linha de corte de chapa longitudinal pode ser equipada com dois niveladores, duas mesas de empilhamento, etc.; e soluções compactas e econômicas de máquinas de corte em chapa metálica também podem ser personalizadas para os clientes.

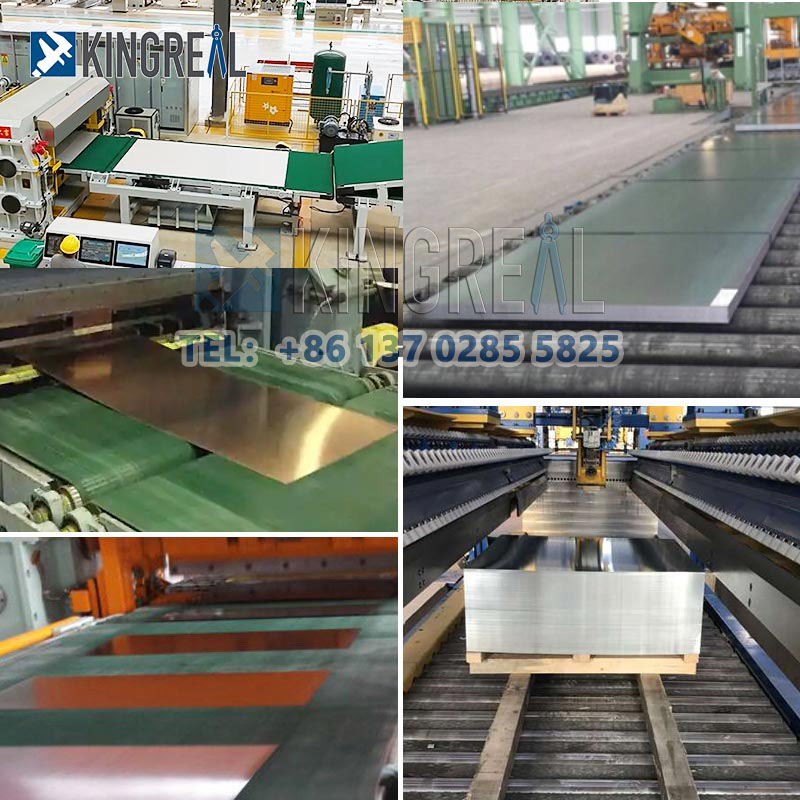

Exibição final do produto:

Controle de qualidade da máquina cortada no comprimento:

KINGREAL STEEL SLITTER estabeleceu um rigoroso processo de controle de qualidade para garantir que cada etapa da produção atenda aos padrões e requisitos. Isso inclui aquisição de matéria-prima, processo de produção, montagem, testes, etc. Para garantir que cada parte da máquina de corte de chapa metálica atenda aos padrões de qualidade.

A chapa metálica KINGREAL STEEL SLITTER cortada na linha longitudinal também passou na certificação internacional do certificado CE.

Artigo relacionado sobre linha de corte de chapa metálica no comprimento

1, O que é máquina de corte longitudinal de aço inoxidável?

A máquina de corte longitudinal de aço inoxidável é um equipamento de produção indispensável na indústria de processamento de metal. É usado principalmente para cortar bobinas de metal horizontalmente e cortá-las na largura ou comprimento necessário.

2,O que é máquina de corte rotativo e corte longitudinal?

A máquina de corte rotativo longitudinal é usada principalmente para nivelamento preciso e corte preciso de bobinas de metal, como cobre, aço inoxidável, alumínio e ferro. A vantagem exclusiva desta linha de corte de corte rotativo é que ela pode cortar sem parar a máquina, evitando os pequenos entalhes causados ​​pela parada da máquina de corte de corte rotativo para corte.

3,Como o corte de mosca corta no comprimento da linha?

A linha de corte longitudinal é a máquina apresentada pela KINGREAL STEEL SLITTER. Em termos de tecnologia de linha de corte longitudinal de alta precisão e alta velocidade, KINGREAL STEEL SLITTER não é apenas proficiente em placas finas, tesouras rotativas, máquinas de corte voador de corte longitudinal, mas também em linhas de corte longitudinal para serviço pesado e médio.
