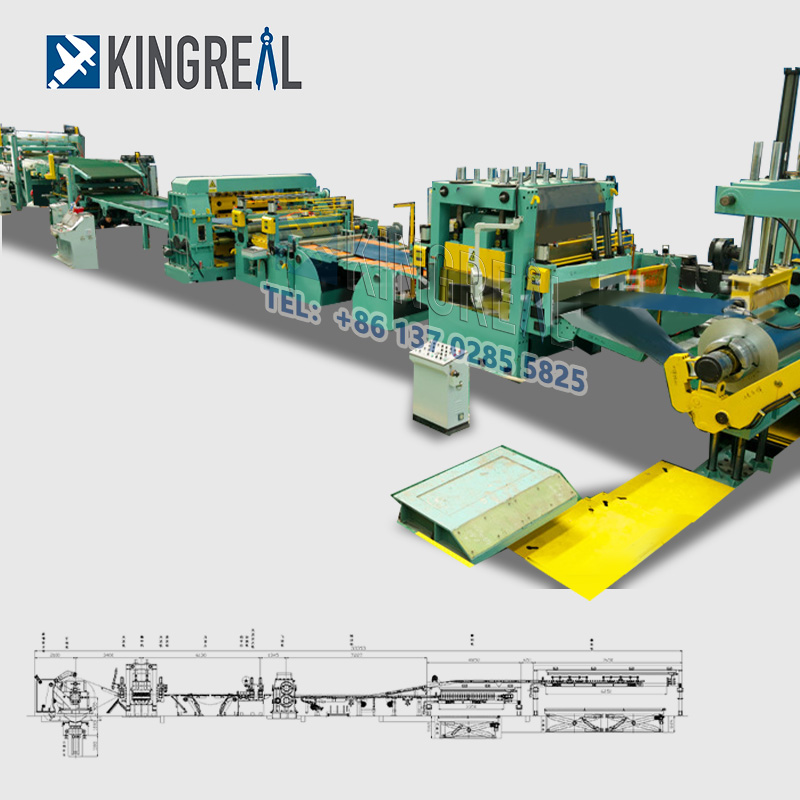

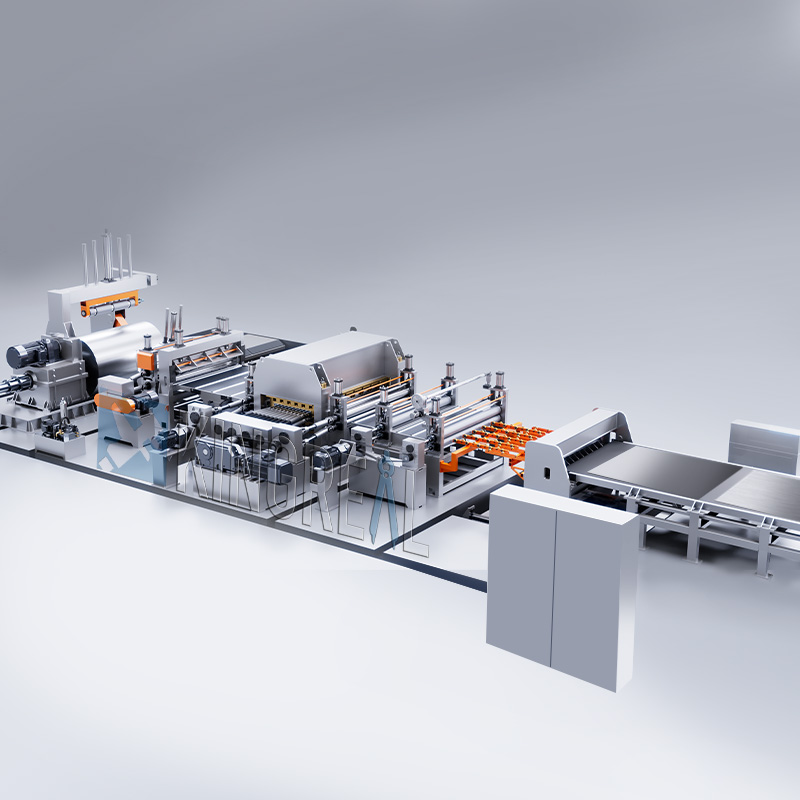

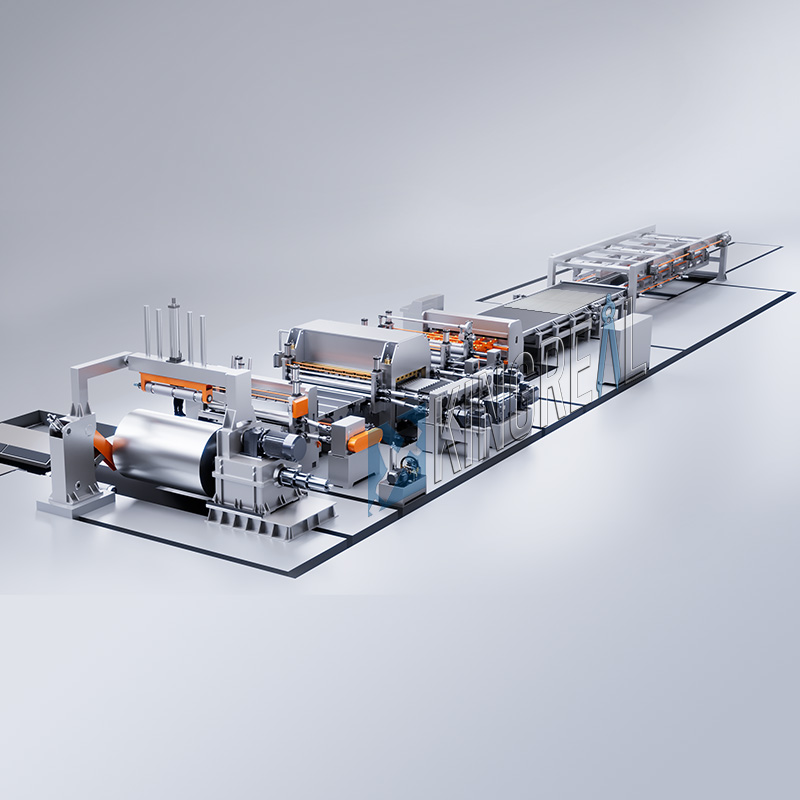

A KINGREAL STEEL SLITTER há muito se especializou em pesquisa e desenvolvimento e fabricação de linhas de corte sob medida. Aproveitando a tecnologia madura, atualizamos de forma abrangente os parâmetros e o desempenho das linhas de corte longitudinal padrão e desenvolvemos uma linha especializada de corte longitudinal de alta velocidade. Este sistema personalizado atinge uma velocidade máxima de produção de 80 m/min, superando os gargalos de capacidade associados às linhas tradicionais.
Durante a fase de pesquisa e desenvolvimento e projeto, a otimização se concentrou em dois módulos principais: o sistema de corte e a unidade de empilhamento. Os refinamentos nessas estruturas garantem que a linha seja adequada para o processamento de bobinas metálicas laminadas planas. Ao utilizar uma lógica operacional eficiente, o sistema integra perfeitamente o desenrolamento, o corte e o empilhamento de bobinas. Essa abordagem maximiza a eficiência do processamento, garante alta precisão por meio de um projeto estrutural sofisticado e aumenta a segurança operacional, permitindo a transformação padronizada e em grande escala de bobinas metálicas em chapas planas de alta precisão.
▲ Projetos de Otimização Central para Linha de Corte no Comprimento de Alta Velocidade
|

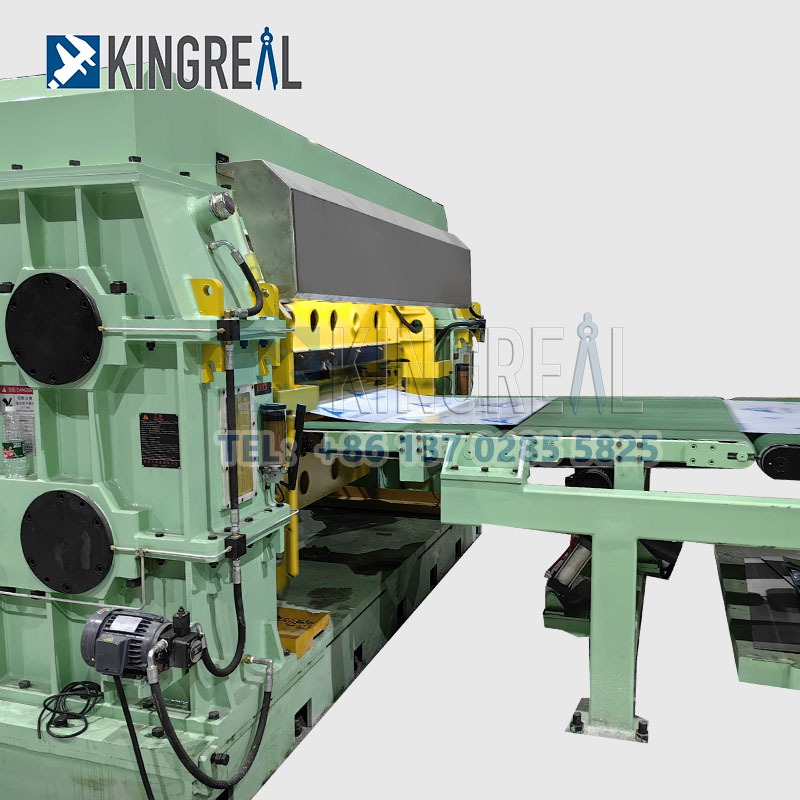

● Corte em alta velocidade Em plena velocidade de operação, a linha de corte longitudinal de alta velocidade KINGREAL STEEL SLITTER garante a alimentação ininterrupta de tiras de metal, eliminando as perdas associadas às operações start-stop e atendendo às demandas da produção contínua. Para atingir o padrão de produção de 80 m/min, o equipamento possui estrutura de cisalhamento rotativo ou de cisalhamento dinâmico. Módulos de acionamento de ferramentas otimizados e trilhos-guia lineares permitem que o conjunto de corte execute aceleração dinâmica e alinhamento preciso. Antes do corte, a velocidade linear da lâmina de cisalhamento voador é sincronizada em tempo real com a velocidade de alimentação da tira metálica; essa sincronização perfeita elimina problemas como rebarbas e desvios dimensionais causados por diferenciais de velocidade, garantindo assim alta velocidade e alta precisão no processo de corte. |
|
|

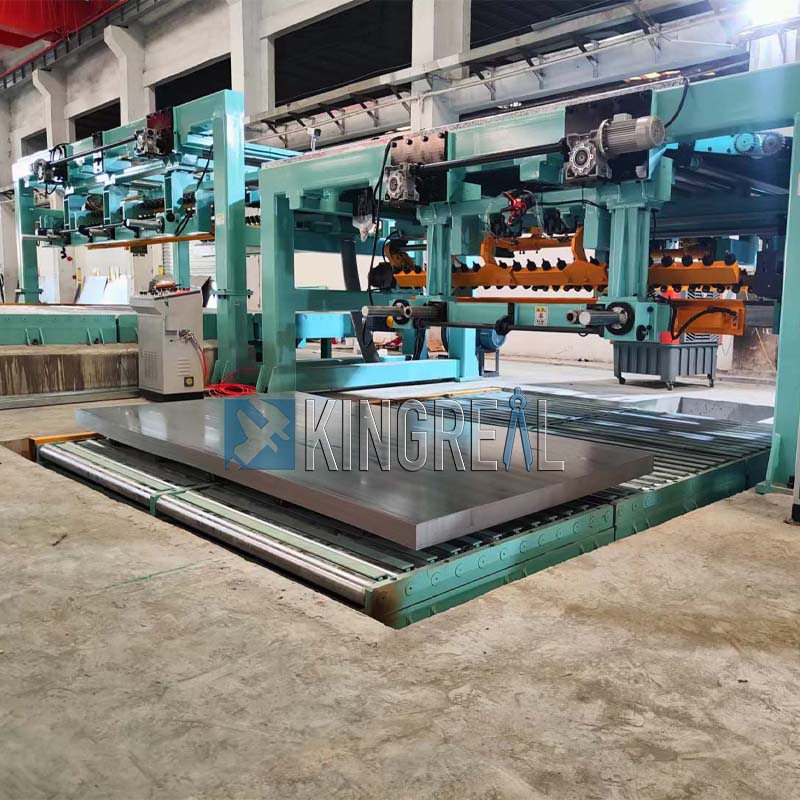

● Empilhamento de alta velocidade Para resolver possíveis gargalos no processo de coleta de material downstream e acomodar a saída de alta frequência da linha, a KINGREAL STEEL SLITTER equipou o sistema com um empilhador duplo como um componente chave downstream. Toda a estrutura recebe chapas metálicas descarregadas da linha de corte longitudinal em alta velocidade e, utilizando o programa de controle automatizado da linha, executa uma operação de empilhamento ordenada e totalmente automática. O processo de empilhamento emprega um mecanismo coordenado que combina acionamentos pneumáticos e hidráulicos para aumentar a força motriz e garantir o nivelamento da pilha. Além disso, o sistema é equipado com um conjunto de suporte dedicado para recebimento de folhas; durante a descida, um manipulador receptor fornece suporte uniforme e amortecido para mitigar as forças de impacto, protegendo assim de forma abrangente a qualidade da superfície das placas. Além disso, a linha de corte longitudinal de alta velocidade incorpora sensores fotoelétricos inteligentes para regular dinamicamente o abaixamento do empilhador e controlar com precisão o espaço vertical entre a superfície da pilha e a estação de descarga. Isso garante uma coordenação perfeita em todo o fluxo de trabalho – desde a alimentação e corte até o empilhamento – aumentando assim a automação geral e a taxa de rendimento dos produtos acabados. |
|

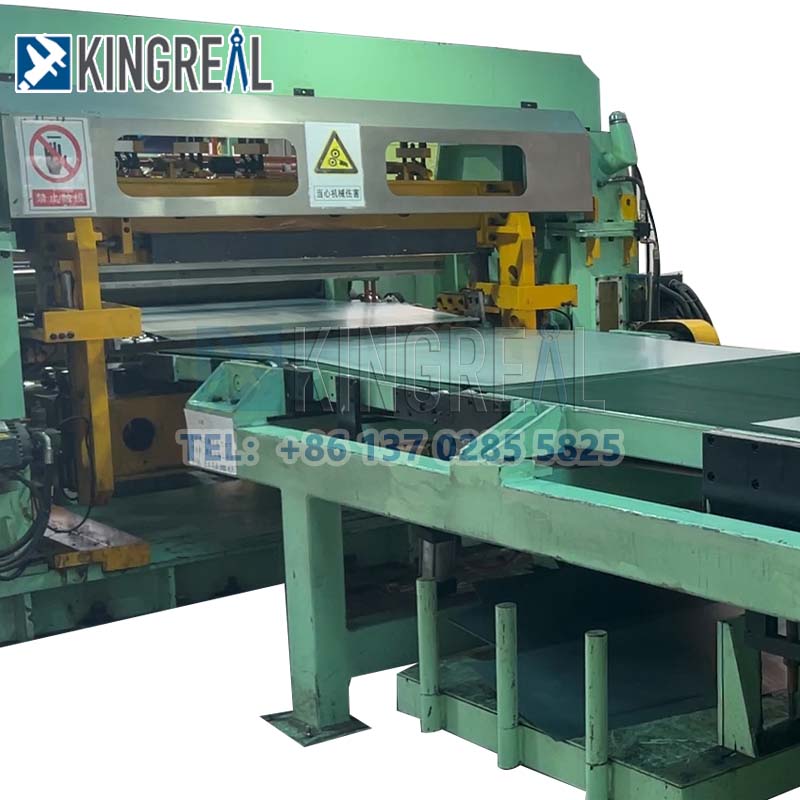

A máquina de corte no comprimento com tesoura permite que a máquina de corte no comprimento acelere e sincronize com a velocidade da tira, permitindo o corte sem interromper a alimentação do material.
A KINGREAL STEEL SLITTER está no campo de linhas de corte longitudinal há mais de 20 anos e possui uma equipe técnica profissional para controlar a qualidade desde o projeto do desenho, fabricação de componentes de máquinas, inovação de configuração, testes e comissionamento da linha de produção. Com capacidades de design independentes, somos capazes de fornecer soluções customizadas de acordo com as necessidades de nossos clientes.
KINGREAL SLITTER SLITTING tem uma vasta experiência em projetos na linha de produção de corte no comprimento, de acordo com as necessidades reais de produção do cliente, a produção de três tipos diferentes de linha de corte no comprimento de bobina alta, média e econômica, e mais de uma dúzia de países e regiões alcançaram uma cooperação estável e de longo prazo com os clientes.
- Pré-venda: projetar desenhos e ajustar programas de corte sob medida de acordo com a necessidade do cliente;
- Na venda: Garantir a qualidade de produção da máquina, fornecer testes de linha de corte no comprimento para verificar a precisão do funcionamento da linha de produção;
- Serviço pós-venda: providencie engenheiros para orientar e ensinar a instalação nas fábricas dos clientes.

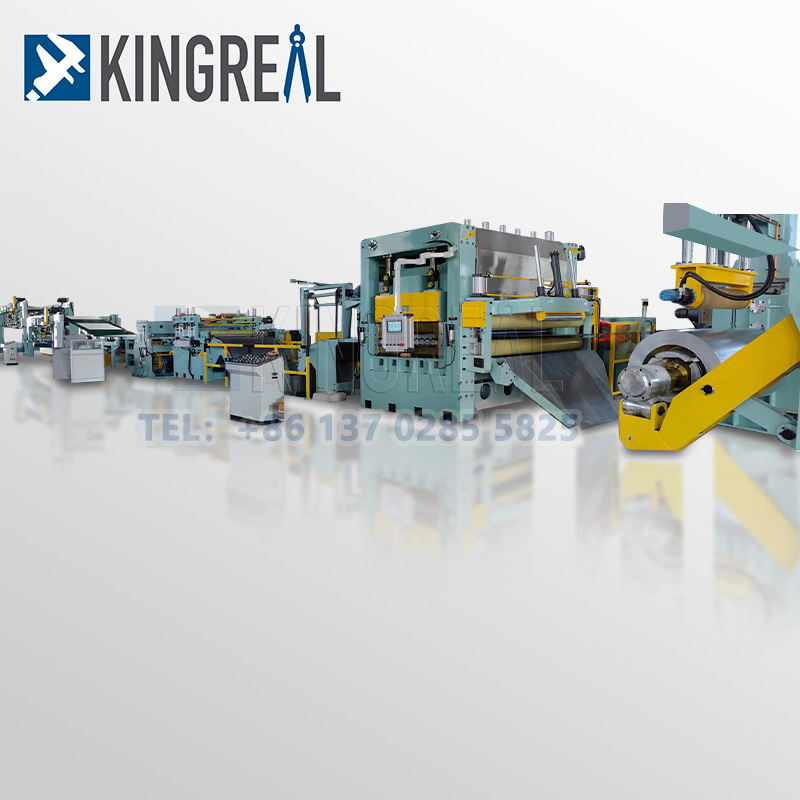

A linha de corte por cisalhamento voador é uma linha de produção automatizada para processamento de chapas metálicas. Ele pode completar o processo de corte no comprimento de alta precisão e alta velocidade durante a operação contínua da folha. É amplamente utilizado nas indústrias de processamento de aço e metais não ferrosos.
1/ Cisalhamento síncrono dinâmico
A lâmina da máquina cortada no comprimento da bobina de cisalhamento completa o corte quando a folha se move, e a velocidade horizontal da lâmina de cisalhamento é estritamente sincronizada com a velocidade da folha (o erro é controlado dentro de ± 0,8 mm), evitando perda de eficiência causada pelo tempo de inatividade.
2/ Mecanismo de ajuste de comprimento
A relação proporcional entre a velocidade do fuso e a velocidade de alimentação é ajustada através de uma caixa de velocidades variável ou de uma transmissão continuamente variável.
3/ Controle inteligente
PLC ou conversor de frequência (como a série GD350) é usado para realizar comunicação de barramento, armazenar vários parâmetros de processo e ajustar a máquina de corte de bobina de aço em tempo real.
4/ Economia de energia e design eficiente
A tesoura voadora de inicialização de operação contínua economiza 1/3-1/2 energia em comparação com os modelos tradicionais, e a velocidade da linha de corte de aço pode atingir 100 m/min, o que é adequado para chapas com espessura de 0,3-6 mm

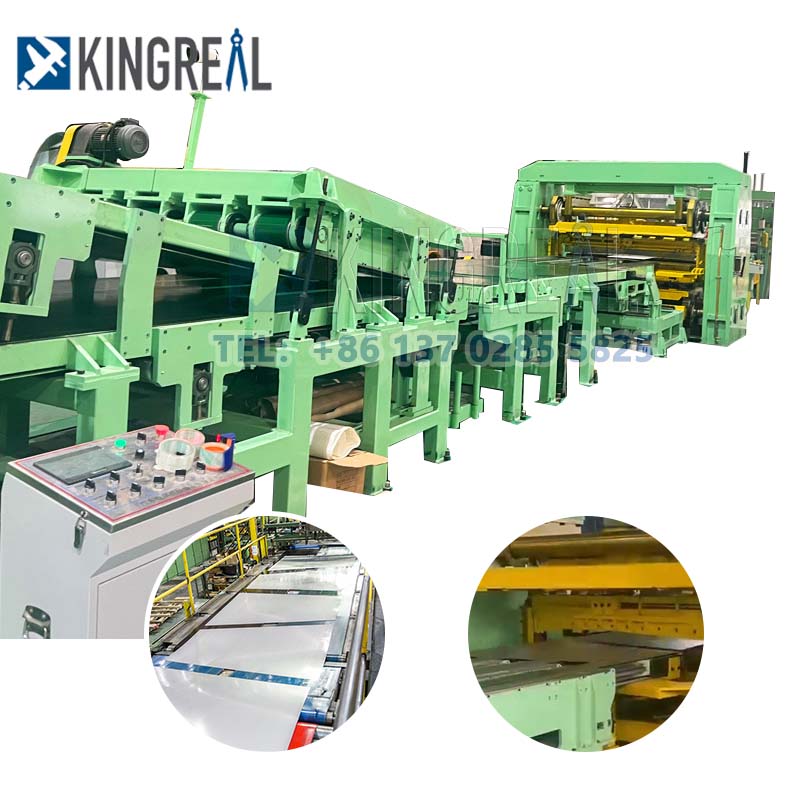

As linhas de corte de cisalhamento fixo em comprimento apresentam uma função de parada de avanço em um comprimento predefinido. Quando o comprimento definido é alcançado, o corte de cisalhamento fixo na linha de comprimento para automaticamente, cortando uma seção do material antes de reiniciar para alimentar a próxima seção da linha que precisa ser endireitada e cortada.
1/ Projeto estrutural simples para corte de cisalhamento fixo na linha de comprimento
A linha de corte fixo no comprimento apresenta uma estrutura relativamente simples e é fácil de operar. Esse recurso permite que até mesmo iniciantes dominem rapidamente sua operação após uma breve sessão de treinamento. A estrutura simplificada não só reduz as avarias, mas também facilita a manutenção de rotina.
2/ Adequado para produção em pequena escala
Embora a linha de corte fixo no comprimento possa atingir velocidades de 50m/min, ela não é tão rápida quanto outros métodos de cisalhamento de alta eficiência. Portanto, esta linha de corte fixo no comprimento é particularmente adequada para operações de produção menores. Para empresas que não necessitam de produção em grande escala, a linha de corte fixo longitudinal pode atender às suas necessidades diárias de produção, evitando o desperdício de recursos associado a equipamentos mais eficientes.
3/ Adaptabilidade à eficiência da produção
Como a linha de corte fixo em comprimento tem uma velocidade máxima de 50 m/min, ela é adequada para clientes que não possuem requisitos de alta eficiência de produção. Pequenos fabricantes ou startups muitas vezes buscam uma solução de produção econômica e eficiente. Nesses casos, uma linha de corte de cisalhamento fixa fornece capacidade de corte suficiente sem colocar pressão excessiva no processo de produção.
4/ Adequado para clientes com orçamentos limitados
Devido à sua velocidade mais baixa e design simples, as linhas de corte fixo em comprimento exigem especificações e desempenho de componentes relativamente baixos. Isto reduz a complexidade técnica na fabricação e no design, resultando em um preço relativamente acessível. Portanto, linhas de corte fixo de corte longitudinal são a escolha ideal para clientes com orçamentos limitados, especialmente startups que estão entrando na indústria metalúrgica.
As linhas de corte giratório em comprimento são projetadas para atender às necessidades do cliente em chapas metálicas com formato personalizado. Através do balanço automático da tesoura, a máquina de corte oscilante pode cortar em vários ângulos, processando efetivamente uma variedade de formas, como trapézios, paralelogramos, triângulos, quadrados e retângulos.
1/ Corte em formatos diferentes
As linhas de corte giratório em comprimento são capazes de cortar uma variedade de formatos. Equipada com um mecanismo de fixação de comprimento fixo, a máquina de corte giratório longitudinal corta com precisão a tira móvel nas dimensões desejadas. Este processo garante que cada folha seja adaptada com precisão às especificações exatas do cliente. A máquina de corte giratório longitudinal incorpora diversas tecnologias inovadoras, incluindo um sistema flutuante de eliminação de folga no suporte da matriz, travamento rápido da matriz e troca rápida de ferramenta, melhorando significativamente a eficiência e a precisão do corte.
2/ Movimento de corte oscilante para corte de cisalhamento oscilante na linha de comprimento
O corte de cisalhamento oscilante na linha longitudinal utiliza um movimento de corte oscilante. Ao otimizar o caminho de corte, o movimento de corte oscilante garante alta qualidade de cisalhamento e melhora a eficiência da produção. Esta inovação permite que o corte giratório em linha longitudinal mantenha um desempenho de corte de alto nível em uma ampla variedade de materiais, de chapas finas a grossas.
3/ Corte de corte giratório de alta velocidade na linha de comprimento
A linha de corte giratório longitudinal possui uma velocidade de produção de até 80 m/min, atendendo plenamente às demandas de produção eficiente. A velocidade pode ser ajustada de forma flexível para se adequar a vários ambientes e necessidades de produção.
 |
 |
 |
