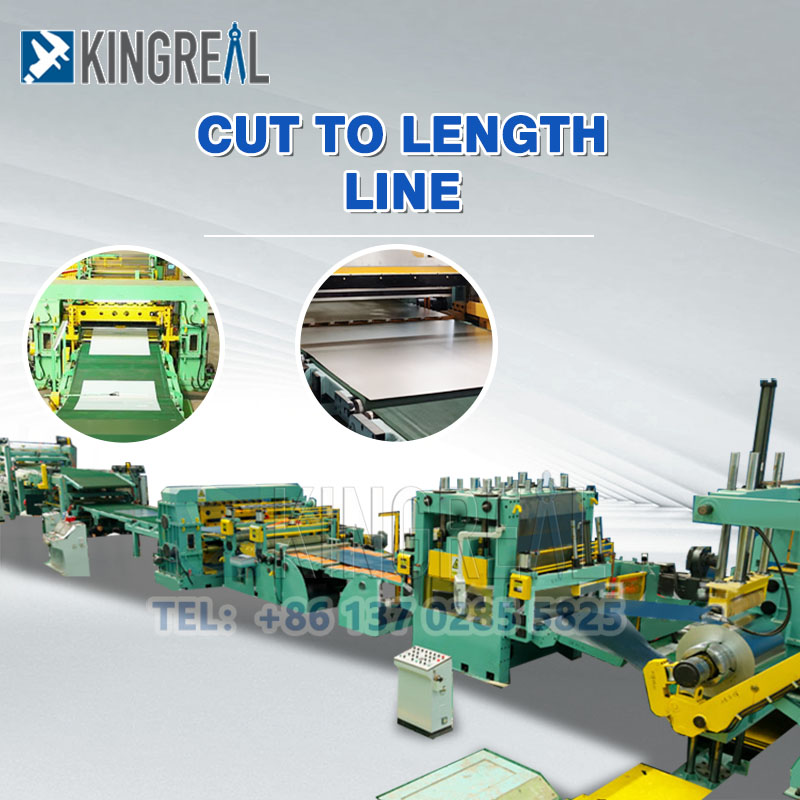

Linha de corte totalmente automático no comprimento

Vídeo sobre linha de corte totalmente automático no comprimento

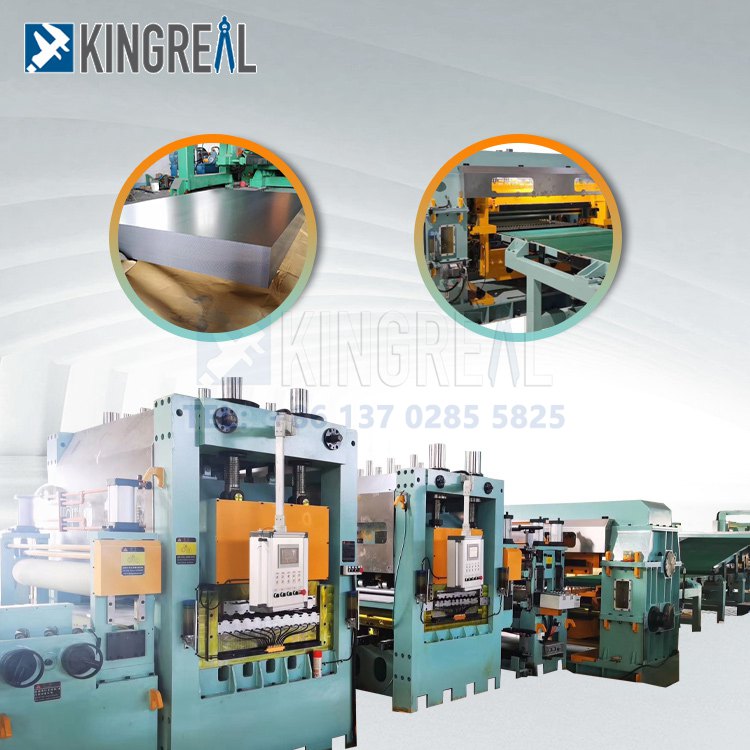

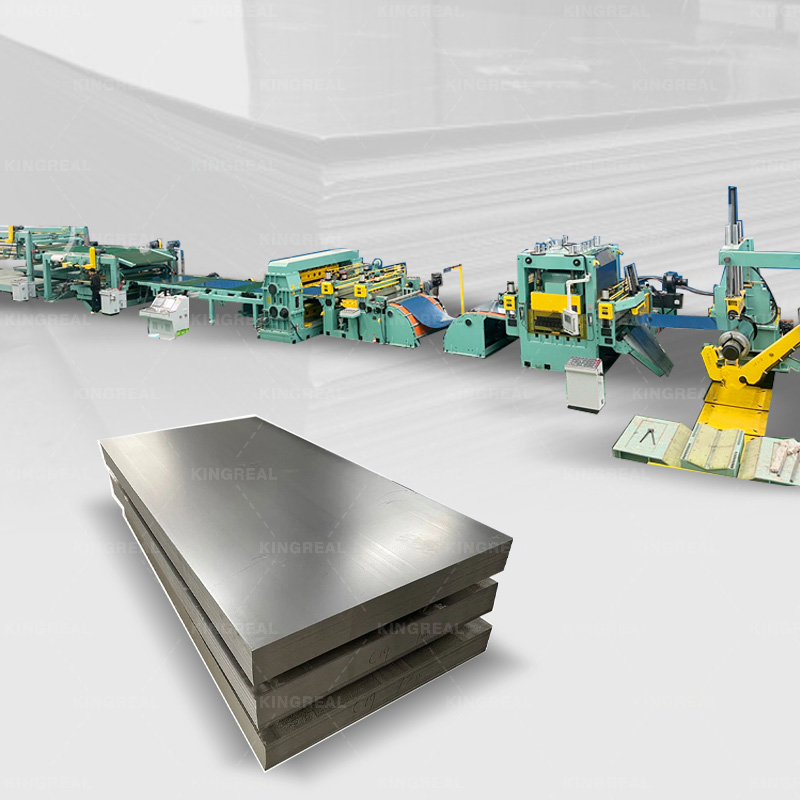

O que é linha de corte totalmente automático no comprimento?

A linha de corte totalmente automático no comprimento da KINGREAL STEEL SLITTER é projetada para cortar diferentes bobinas de materiais na folha necessária e empilhar o perfil, que consiste principalmente em desbobinador, nivelador de braçadeira, cortador, empilhador, etc., e é equipado com dispositivos auxiliares, como alimentador, dispositivo de guia lateral, dispositivo de transição, transportador, etc.

A linha de corte longitudinal totalmente automática projetada pela KINGREAL STEEL SLITTER só precisa inserir a velocidade de produção necessária e a largura especificada na tela de toque do PLC entre as operações, e então a produção automática pode começar.

Fluxo de trabalho de linha de corte totalmente automático no comprimento

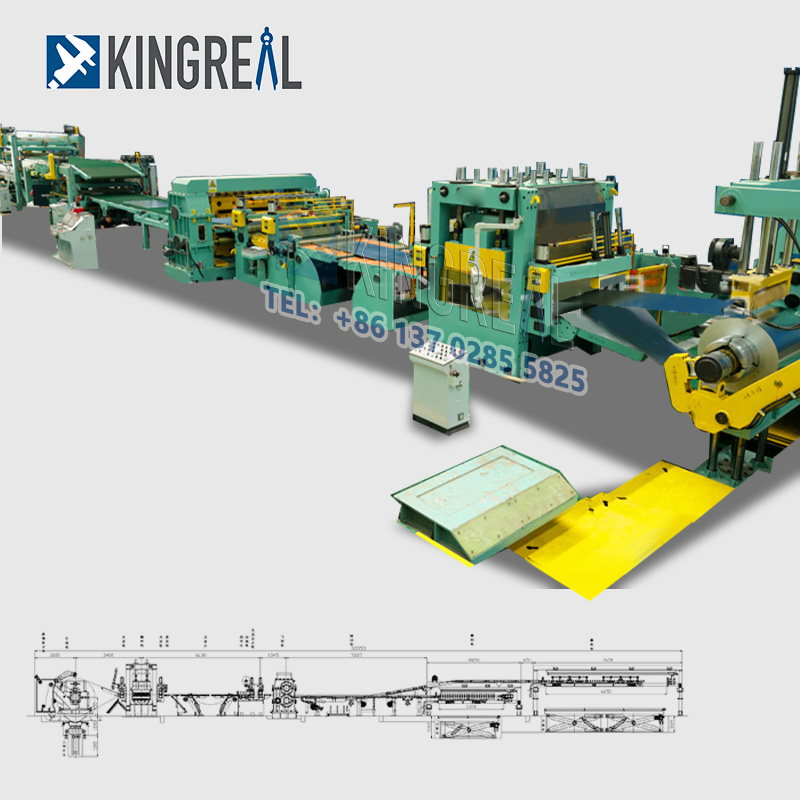

Decoiler com Trolly Car --- Decoiler Hidráulico --- Straigntener --- Loop Bridge --- Codificação e dispositivo de medição (com pinçamento da placa traseira) --- Máquina de corte --- Transportador --- Plataforma de elevação hidráulica --- Empilhador com dispositivo soprador --- Descarregar carrinho

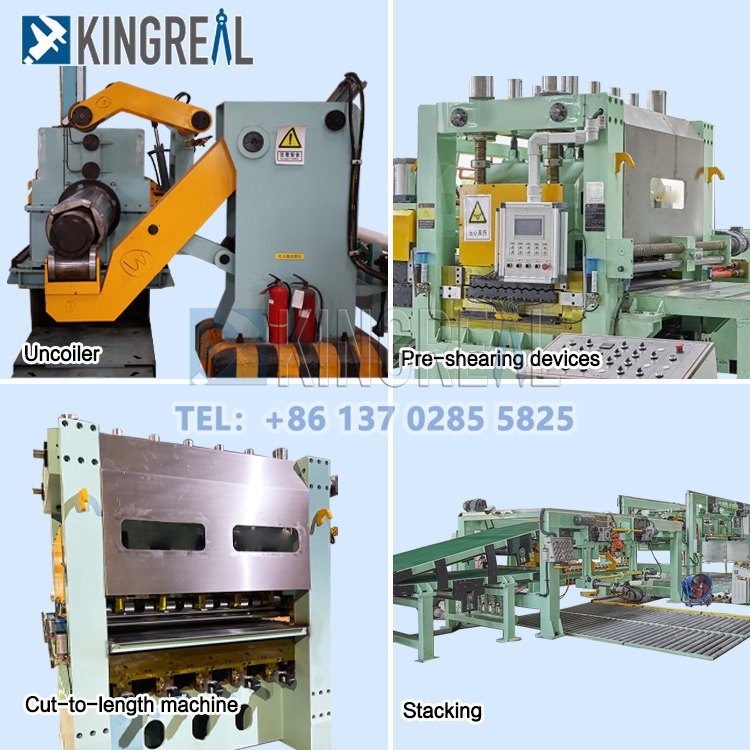

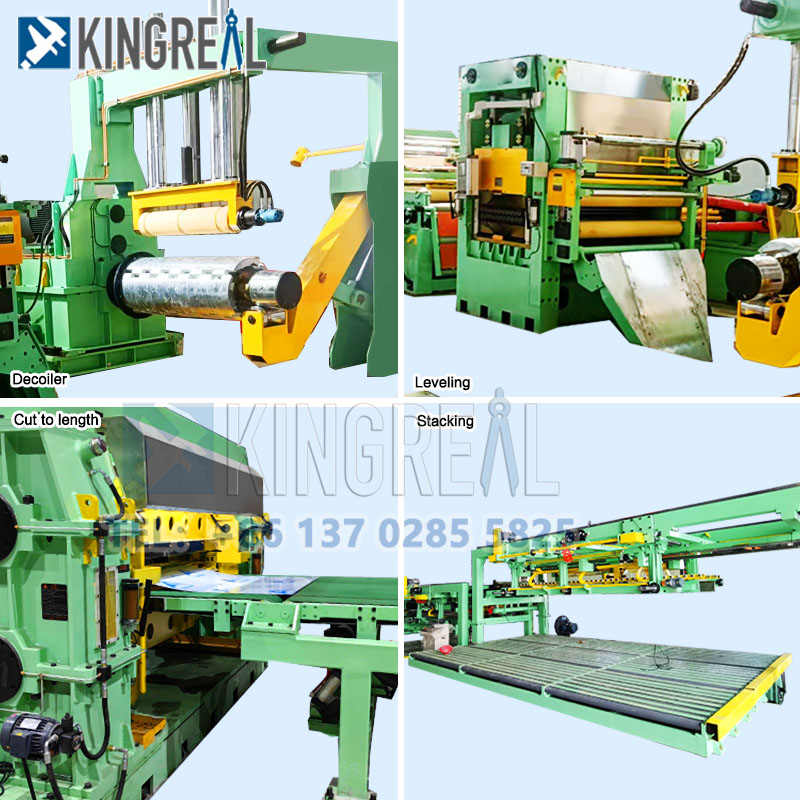

Detalhe dos componentes principais da linha de corte totalmente automático no comprimento

Desbobinador cantilever hidráulico para máquina de corte longitudinal totalmente automático

KINGREAL STEEL SLITTER projeta o decolier cantilever hidráulico para suportar bobinas e realizar o desenrolamento, cuja capacidade é de 15 toneladas (máximo).
Cilindros hidráulicos são usados ​​para tornar o desenrolador retrátil e adequado ao diâmetro interno da bobina. Está equipado com um braço cantilever.
O motor de torque de 10 0 N.m aciona a operação da bobina nas direções direta e reversa e também pode desenrolar com tensão.

Loop para máquina de corte totalmente automático no comprimento

O loop de corte no comprimento usa 2 conjuntos de olhais para controlar o buffer de velocidade entre o desenrolador e o cortador. Os olhos T são controlados pelo PLC.
Função: É usado para eliminar as diferentes velocidades e trazer a folha rastreada errada de volta para a direção certa.
Inicialmente, os paletes e as placas de transição são levantados por cilindros para fazer passar o cabeçote. Durante o trabalho, a placa de transição e os paletes descem e as placas são armazenadas no poço.

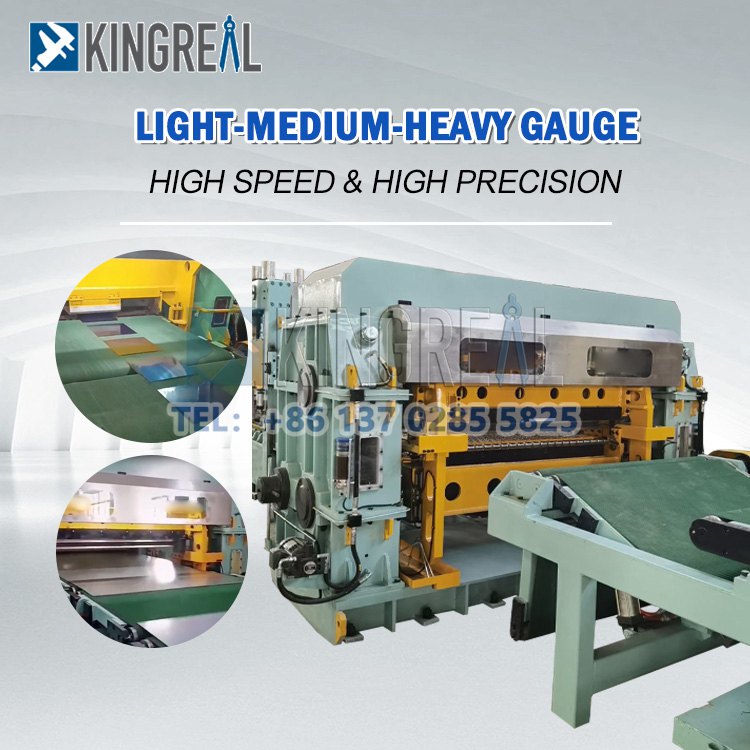

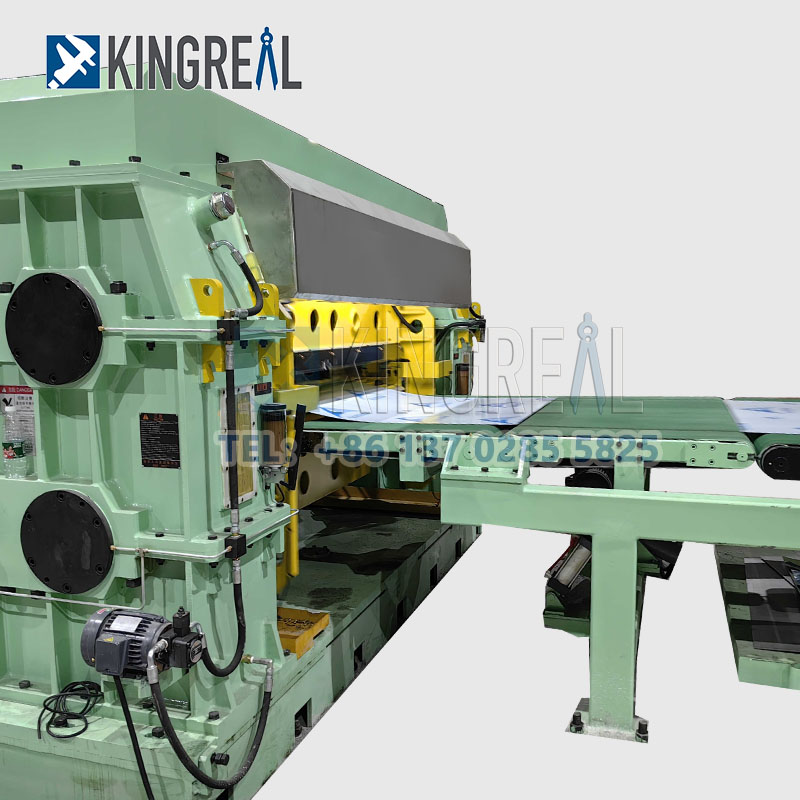

Máquina de corte de alta velocidade para máquina de corte longitudinal totalmente automático

Corte totalmente automático no modo de corte de linha de comprimento: cisalhamento hidráulico para cima e para baixo, com o sinal direto do alimentador, cisalhamento automático
O uso de materiais de corte de design de ajuste de folga, tratamento térmico pode cisalhar com segurança placa de aço de 2 mm

Dispositivo empilhador pneumático para máquina de corte longitudinal totalmente automático

Empilhamento pneumático de placas, levantamento controlado por PLC.nTrês motores de 0,75kw arrastando para ajustar a largura e o comprimento.
É equipado com uma trombeta de dispositivo de vento correspondente com ventilador de alta pressão para evitar atrito da folha de metal.

Sistema hidráulico para máquina de corte longitudinal totalmente automático

Certifique-se de que cada componente hidráulico seja usado. A pressão de trabalho do sistema hidráulico é de 6,3-16Mpa.

Loop para máquina de corte totalmente automático no comprimento

- Produção totalmente automática para linha de corte totalmente automático

Quando uma linha de corte no comprimento totalmente automático KINGREAL STEEL SLITTER é ativada, os principais componentes, como o desbobinador, o alisador, a máquina de corte no comprimento, o dispositivo de coleta de resíduos, a correia transportadora e o empilhador trabalham automaticamente juntos para processar bobinas com eficiência. A máquina de corte longitudinal totalmente automático pode converter rapidamente bobinas em folhas, encurtando significativamente os ciclos de produção.

As linhas de corte longitudinal totalmente automático KINGREAL STEEL SLITTER são altamente automatizadas, com todo o sistema gerenciado por um painel de controle PLC. Os usuários simplesmente inserem os parâmetros de produção relevantes, como o número desejado de folhas a serem cortadas, o comprimento de corte e a velocidade de produção, no painel de controle, e a máquina de corte automático completo no comprimento inicia e começa a operar automaticamente.

As linhas de corte totalmente automático KINGREAL STEEL SLITTER são projetadas para serem fáceis de usar. Para ajudar os clientes a começar rapidamente, KINGREAL STEEL SLITTER fornece tutoriais em vídeo detalhados e manuais de operação para garantir que cada usuário possa dominar rapidamente a operação completa da máquina de corte automático no comprimento. Além disso, mediante solicitação, a KINGREAL STEEL SLITTER enviará engenheiros profissionais às instalações do cliente para treinamento no local, a fim de garantir que cada trabalhador seja proficiente na operação de linha de corte longitudinal totalmente automática.

Para garantir a precisão do corte, a KINGREAL STEEL SLITTER equipou a máquina de corte longitudinal totalmente automática com um sistema de alimentação altamente estável, garantindo que as folhas sejam alimentadas de maneira uniforme e precisa na máquina de corte longitudinal. A rugosidade e a redondeza da superfície dos rolos de alimentação são cruciais para o transporte suave das folhas. Se os rolos de alimentação forem ásperos ou não suficientemente redondos, as folhas poderão vibrar durante o transporte, resultando em desvios nas dimensões de corte. Além disso, a estabilidade do torque de acionamento do motor de alimentação é igualmente importante, pois as flutuações no torque de acionamento afetam diretamente a estabilidade da velocidade de alimentação. Para resolver esse problema, a KINGREAL STEEL SLITTER também equipou a máquina de corte longitudinal totalmente automático com um dispositivo de posicionamento preciso para garantir que a chapa esteja posicionada corretamente antes do corte. A precisão deste dispositivo de posicionamento pode ser ajustada de acordo com os requisitos de processamento da folha, normalmente alcançando um alto padrão de precisão de ±0,1mm a ±0,5mm.

Durante o processo de cisalhamento, o nivelamento da chapa afeta diretamente a qualidade do produto acabado. Para este fim, a KINGREAL STEEL SLITTER normalmente equipa a máquina com uma máquina niveladora de seis rolos de altura. Quanto mais camadas de rolos, melhor será o efeito de nivelamento. Para clientes com requisitos ainda mais elevados de planicidade da chapa, a KINGREAL STEEL SLITTER também pode equipar a linha de corte longitudinal totalmente automática com dois niveladores, garantindo que as chapas passem por duas etapas de nivelamento antes do cisalhamento, maximizando a planicidade.

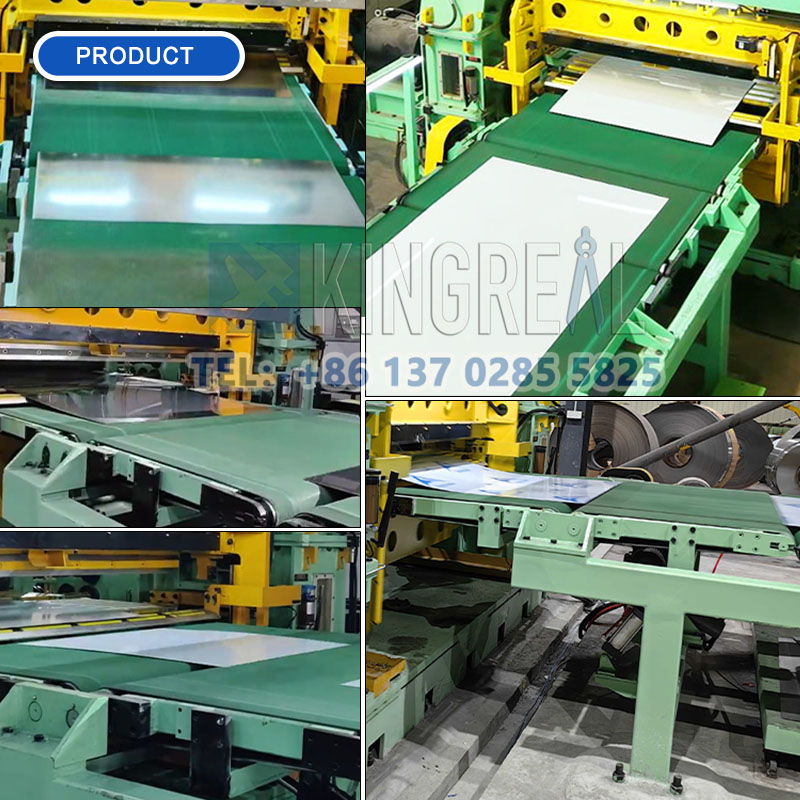

A máquina de corte longitudinal totalmente automático KINGREAL STEEL SLITTER está equipada com um empilhador avançado, garantindo que as folhas cortadas sejam transportadas automaticamente para um local designado para empilhamento. Este design não apenas garante um empilhamento organizado, mas também permite que o usuário defina a quantidade de empilhamento.

Data de referência da máquina de corte totalmente automático

Perguntas frequentes sobre linha de corte totalmente automático no comprimento

Você é um fabricante?

KINGREAL STEEL SLITTER é um fabricante e fornecedor profissional. KINGREAL STEEL SLITTER oferece soluções completas em processamento de bobinas e construção de máquinas-ferramenta, que incluem linha de corte em comprimento de alta velocidade, máquina de corte simples em comprimento, máquina de corte de mosca em comprimento, máquina de corte giratório em comprimento, máquina de corte de corte fixo em comprimento. KINGREAL STEEL SLITTER possui uma equipe profissional e rica experiência em projetos, pode lhe fornecer o melhor serviço, entre em contato conosco.

Como visitar sua empresa?

A fábrica KINGREAL STEEL SLITTER está localizada na cidade de Foshan, província de Guangdong. Portanto, existem dois caminhos para a nossa cidade.
Uma delas é de voo, direto paraFoshan ou Aeroporto de Guangzhou. Outra é de trem, direto para a estação de Foshan ou Guangzhou.
KINGREAL STEEL SLITTER irá buscá-lo na estação ou aeroporto.

Como encomendar?

Como instalar a máquina?

Para ajudar nossos clientes a resolver problemas de instalação de máquinas, a KINGREAL STEEL SLITTER fornecerá serviços de instalação online e locais GRATUITAMENTE!
