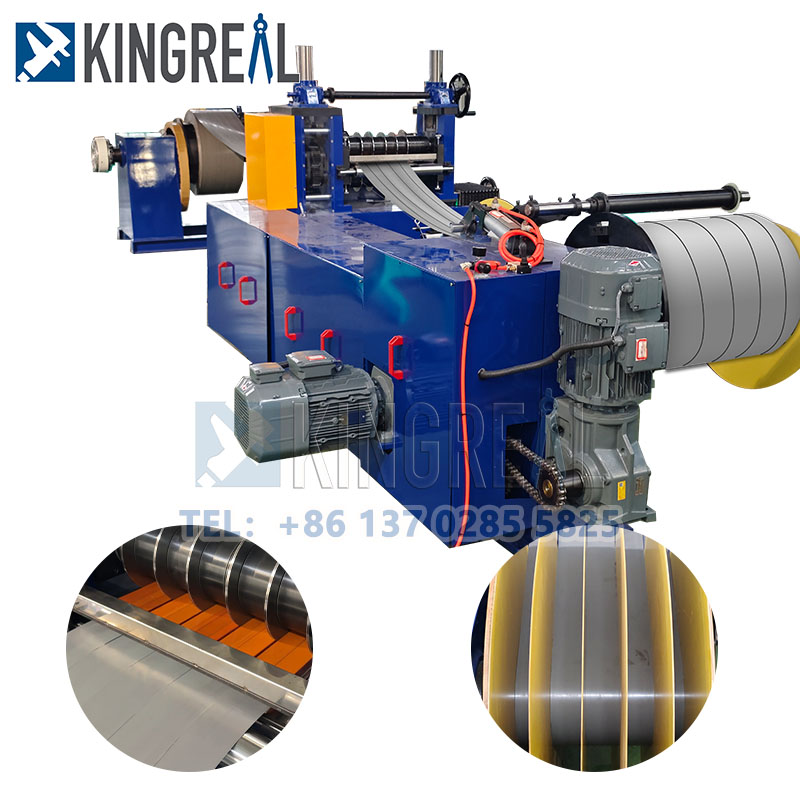

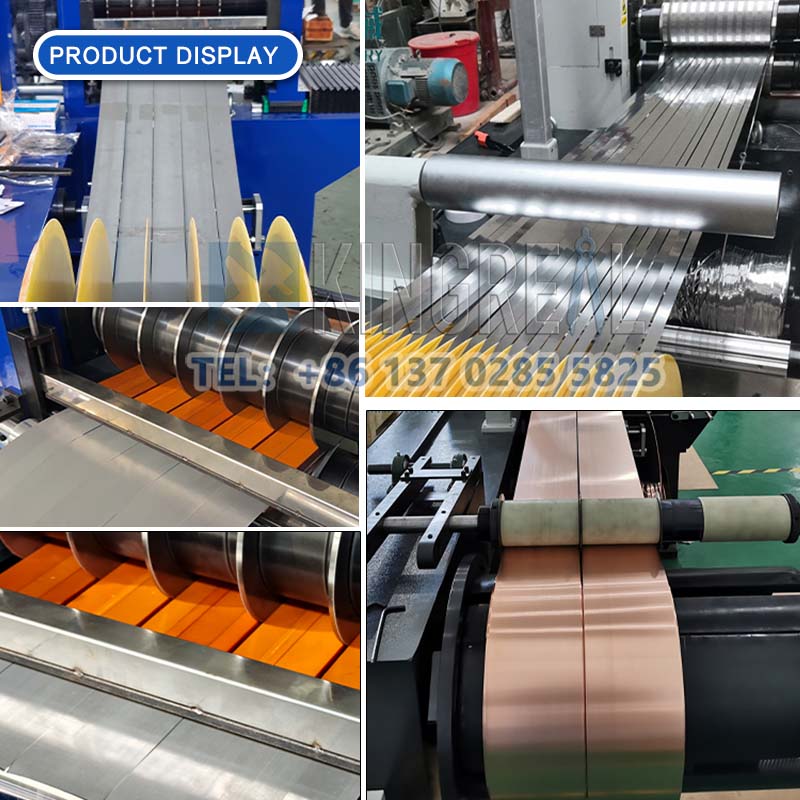

Kingreal Steel Slitter oferece umMáquina de corte simples de bobinaPara clientes com um orçamento mais baixo. Essa linha de corte simples de bobina é usada principalmente para cortar bobinas largas em tiras estreitas adaptadas às necessidades do cliente e depois rebobiná -las na linha de produção.

Esta máquina de corte simples de bobina foi projetada para atender às necessidades dos clientes com requisitos de menor precisão e largura da bobina. O Kingreal Steel Slitter também oferece uma versão simplificada da linha de corte simples de bobina. Esta máquina de corte simples de bobina minimiza os requisitos do equipamento enquanto ainda atende às necessidades de uma linha de corte simples de bobina.

A máquina de corte simples de bobina e a máquina de corte de metal padrão podem processar uma variedade de materiais de metal, incluindo aço carbono laminado a frio e laminados a quente, aço de silício, placa de estanho, aço inoxidável e materiais revestidos, etc., fornecendo corte preciso e operação automática.

Fluxo de trabalho da máquina de corte simples de bobina

Bobina de carregamento → Ecalando → beliscando → cisalhamento → looping → guia → deslizando → rebobinando sucata → looping → tensão → recuo → bobinas de descarga

Parâmetros da linha de corte simples de bobina

Modelo	Espessura do material (mm)	Largura do material (mm)	Número de tiras	Velocidade	Peso da bobina	Observação
Modeloo 1	0,1-1	80-350	8-30	50-100	3	Parâmetros técnicos e configuração de equipamentos podem ser determinados de acordo com as necessidades do cliente
Modeloo 2	0,2-2	80-350	6-30	50-150	3
Modeloo 3	0,2-2	80-450	6-30	50-150	5
Modeloo 4	0,2-2	80-650	6-30	50-150	7
Modeloo 5	0,2-2	80-800	6-30	50-150	7
Modeloo 6	0,1-1	500-1300	12-30	50-200	7/15
Modeloo 7	0,3-2	500-1600	12-30	50-200	7/15
Modeloo 8	0,3-3	500-1600	8-30	50-180	15
Modeloo 9	0,3-3	900-1800	8-30	50-180	20
Modeloo 10	1-4	900-1600	6-30	50-120	20
Modeloo 11	1-6	900-1600	6-30	30-80	30
Modeloo 12	2-12	900-1600	5-30	20-50	30

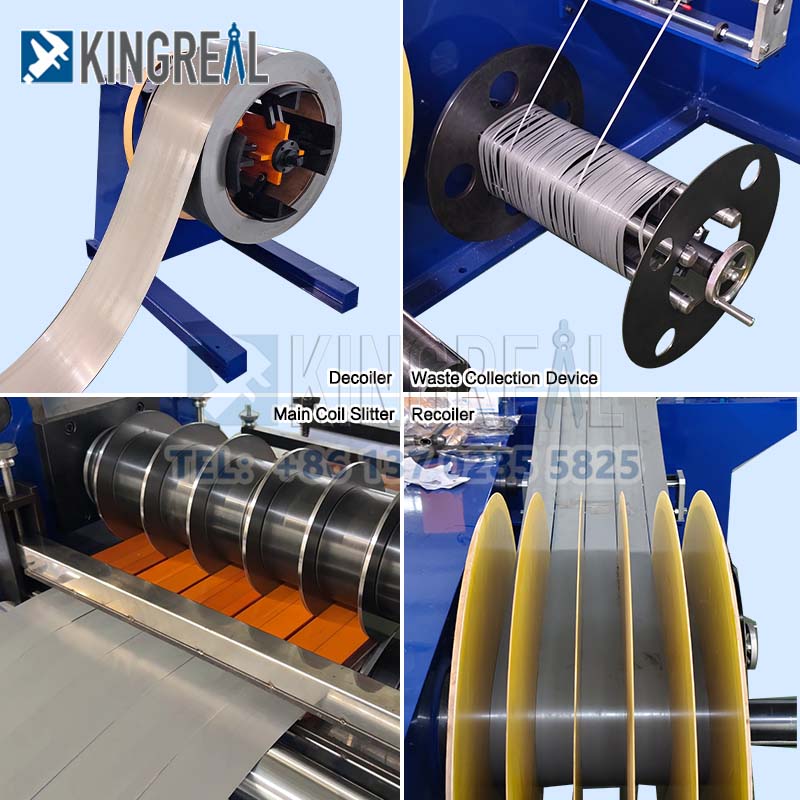

Principais componentes da linha de corte simples de bobina

um. Carrinho de carregamento da bobina hidráulica para máquina de corte simples de bobina

1. Componentes principais: estrutura de aço soldado, rodas em movimento, quatro colunas guia, eixo de acionamento, etc.

2. Carga máxima: 10 toneladas, 1,1 kW do motor do cata -vento cicloidal, velocidade de viagem 6 m/min.

3. Dridade hidráulica: pode levantar bobinas com menos de 10 toneladas para cima e para baixo, com um curso máximo de 500 mm. Cilindro hidráulico: FA-155 mm (um conjunto).

b. DiscHoiler hidráulico para linha de corte simples de bobina

1) Componentes principais: estrutura de aço soldado, quatro lâminas em arco, base deslizante em forma de cunha, mandril, placas laterais, rolamentos, assento de mancal, freio de disco pneumático, etc.

2) Faixa de expansão e retração: φ460 mm a φ520 mm × 850 mm.

3) Carga máxima: 10 toneladas.

4) acionamento hidráulico: a expansão e a retração são realizadas por cilindros hidráulicos push-pull; Cilindros hidráulicos: fa-1500 mm (1 conjunto)

5) Energia motor: 4,0 kW Motor de cata-rodas cicloidal + inversor, alimentação acionada por cadeia

6) Pressione Rolo: 1,1 KW Motor de cata -vento cicloidal

c. Braço de suporte hidráulico para uma máquina de corte simples de bobina

Objetivo: suporta o braço principal da decomadeira e aumenta a inércia rotacional do carretel.

Estrutura de braço único, elevadores de cilindros hidráulicos e abaixadores.

Durante a desenrolamento, o braço de suporte aumenta para apoiar o braço da decomadeira; Durante o carregamento, o braço de suporte desce.

d. Descascador, rolo de imprensa, cisalhamento hidráulico para linha de corte simples de bobina

Estrutura principal: placa de aço soldada

Rolo de prensa: φ250 × 1050mm, tubo sem costura, revestimento de borracha de poliuretano, motor convencional de 18,5kw com unidade de frequência variável

Cisalhamento hidráulico: estrutura de placa de aço soldada, base de lâmina de aço fundido

Cortador: lâmina de quatro lados, material: Cr12mov, dureza: 60 ± 1

Acionamento hidráulico: cilindro hidráulico: fa-100mm, 2 conjuntos

e. Poço e ponte em loop para uma máquina de corte simples de bobina

Estrutura principal: placa de aço soldada

Acionamento hidráulico: Ca-180mm, 1 conjunto de cilindros hidráulicos controla a criação e abaixamento da ponte

f. Guias laterais manuais para linha de corte simples de bobina

1. Componentes principais: placa de aço, conjunto de rolos de prensa, roda de borracha de poliuretano, roda de parafuso, ajuste elétrico, etc.

2. Rolos da guia lateral: Material: CR12MOV, alta temperatura extinta e temperada, HRC 580-620, 2 rolos de cada lado

g. Máquina de corte para linha de corte simples de bobina

1. Componentes principais: estrutura da placa de aço, base fundida, caixa de câmbio síncrona, mecanismo de elevação, acoplamento da embreagem, junta universal, etc.

2. Eixo do cortador: 40cr, φ140 x 1050 mm, t-slot 28mm, extinção de frequência média e temperamento, terra, cromo duro tratado, profundidade de slot 16 mm.

3. Diâmetro externo do cortador: φ280mm (comprador fornecido)

4. Método de fixação: bloqueio do cortador com nozes

5. Um suporte de ajuste conjunto para fixar as tiras de madeira

6. Os painéis laterais movem -se elétrico, o eixo do cortador e a menor elétrica de síncrona síncrona

7. Motor de corte: Motor AC de 45kW + inversor

h. Máquina de sucata separada para máquina de corte simples de bobina

Principais componentes: estrutura de placa de aço soldada, rolos de guia

Sucata de dupla face, mecanismo telescópico, descarga automática, motor CA + inversor

eu. Poço e ponte em loop para linha de corte simples de bobina

Estrutura principal: estrutura de placa de aço soldada

Acionamento hidráulico: o cilindro hidráulico controla elevação da ponte e inferior: Ca-180mm (1 conjunto)

j. Estação de tensionamento de placas para máquina de corte simples de bobina

Estrutura principal: placa de aço, rolo separando, borracha PU

Almofada de tensionamento: revestida de lã

Rolo: φ500mm, com revestimento de borracha PU

Acionamento hidráulico: controla o aumento e o abaixamento da placa; Cilindro hidráulico: fa-100mm (2 conjuntos)

k. A bobina hidráulica, ejetor hidráulico para linha de corte simples de bobina

Componentes principais: estrutura de aço soldada, quatro placas de aço, base deslizante em forma de cunha, mandril, placas laterais, rolamentos, blocos de mancal, cilindro hidráulico push-pull, redutor de caixa de engrenagens, ejetor hidráulico, freio pneumático, etc.

Faixa de diâmetro que desenrola: φ480mm a φ508mm × 850mm

Cilindro hidráulico push-Pull: FA-1550mm

Capacidade máxima de carga: 10 toneladas

Motor AC de 75kW + inversor

Ø80mm Pressione o braço, hidraulicamente elevável

l. Braço de suporte hidráulico para uma máquina de corte simples de bobina

Objetivo: suporta o braço principal do escultor e aumenta a inércia rotacional da bobina.

Estrutura de braço único, hidraulicamente elevável

Durante o enrolamento, o braço de suporte levanta -se para cima para apoiar o braço da escuridão; Durante a descarga, o braço de suporte levanta para baixo.

m. Carrinho de descarga hidráulico para linha de corte simples de bobina

1) Componentes principais: estrutura de aço soldado, rodas de viagem, quatro colunas guia, eixo de acionamento, etc.

2) Capacidade máxima de carga: 10 toneladas, motor de 1,1kW de cata -vento, velocidade de viagem: 6 m/min.

3) Acionamento hidráulico: capaz de elevar bobinas de até 10 toneladas, com um curso máximo de 500 mm. Cilindro hidráulico: fa-155mm, um conjunto.

Sistema Hydraulic para Máquina de Flitando de Bobina Simples

Componentes principais: tanque de óleo de placa de aço soldado de 300 kg, várias válvulas hidráulicas e placas de circuito de óleo.

Poder de acionamento hidráulico: Motor E-Class 11 KW, deslocamento de 30 ml, pressão normal: 70 kg/cm², pressão máxima: 140 kg/cm².

o. Sistema de controle elétrico para linha de corte simples de bobina

1) Um console de controle principal e dois armários de controle auxiliar facilitam o carregamento e descarregamento da bobina.

2) Fonte de alimentação: trifásica 380V ± 10%, 50Hz ± 1Hz

3) Componentes e aplicações principais: toda a linha consiste em um console de controle principal, um console de controle auxiliar para o decomínio, um console de controle auxiliar para o recuo e um gabinete de controle elétrico. Toda a linha de corte simples de bobina utiliza controle centralizado. O principal console de controle apresenta exibição digital, ajuste de alta e baixa velocidade, alimentação manual, corte contínuo e funções de alarme de falha. Todos os componentes são importados ou de marcas domésticas conhecidas. Um sistema de controle de tela sensível ao toque facilita a configuração e o ajuste da velocidade e outros parâmetros. Ele pode alternar facilmente entre modos manuais, independentes e automáticos e pode monitorar o status de funcionamento de cada componente a qualquer momento para garantir uma operação segura e eficiente de todolinha de corte simples de bobina.
