Corte de medidores leve na linha de comprimentoé achatar e cortar bobinas de metal finas em comprimentos pré-definidos. Essa linha de corte de medidor de luz na linha de comprimento é amplamente utilizada na indústria de processamento de metais, principalmente para corte de precisão de aço carbono rolo a frio, aço inoxidável e metais não ferrosos.
Este artigo fornecerá uma análise detalhada da estrutura do núcleo, fluxo de processo, parâmetros técnicos -chave e vantagens principais do corte de medidores de luz para a máquina de comprimento, fornecendo aos leitores uma compreensão mais profunda desse equipamento de processamento altamente eficiente.
A Máquina de corte de medidor leve para comprimentoNormalmente consiste em várias partes que funcionam juntas para obter processamento eficiente e preciso. A seguir, são apresentados os principais componentes de uma linha de corte de medidor de luz na linha de comprimento:

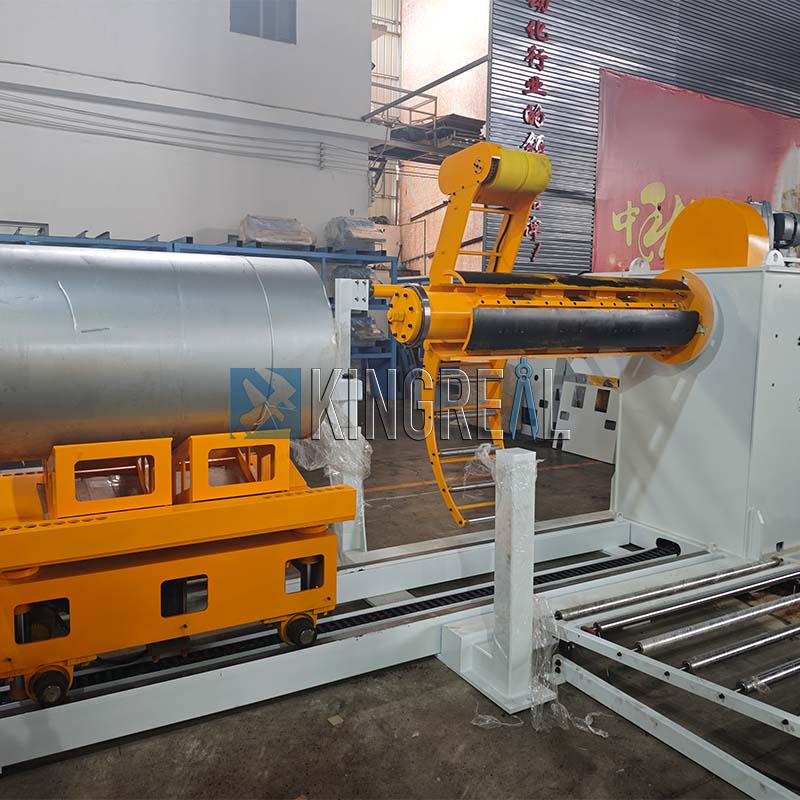

Carregando de carrinho para corte de medidor leve na linha de comprimento: transporta bobinas de metal da área de armazenamento para o decomato.
DiscHoiler para o corte do medidor de luz Linha de comprimento: desenrolar as bobinas de metal para o processamento subsequente.
Pressione Pressione para o corte do medidor de luz Linha de comprimento: garante que as bobinas permaneçam estáveis durante o processamento.
Unidade de nivelamento para corte de medidor de luz Linha de comprimento: níveis as bobinas para eliminar qualquer flexão e garantir a precisão durante o processamento subsequente. Estão disponíveis unidades de nivelamento de seis etapas, quatro etapas ou dois estágios, dependendo das necessidades do cliente.
Ponte móvel, guia e dispositivo de correção e mecanismo de dimensionamento: guia e posicione a folha enrolada, garantindo que ela permaneça na posição correta durante o processo de cisalhamento.
Dispositivo de laminação para corte de manômetro de luz Linha de comprimento: Opcional, aplica um filme de proteção à superfície da folha.
Máquina de cisalhamento para medidor de manômetro leve até o comprimento: tesouras a folha enrolada nivelada em folhas de comprimento predeterminado. As máquinas de cisalhamento podem ser mecânicas ou hidráulicas, adaptando -se a diferentes materiais e espessuras.
Tabela transportadora para o corte do medidor de luz até a máquina de comprimento: Transporta as folhas cisalhadas para a próxima etapa do processo.

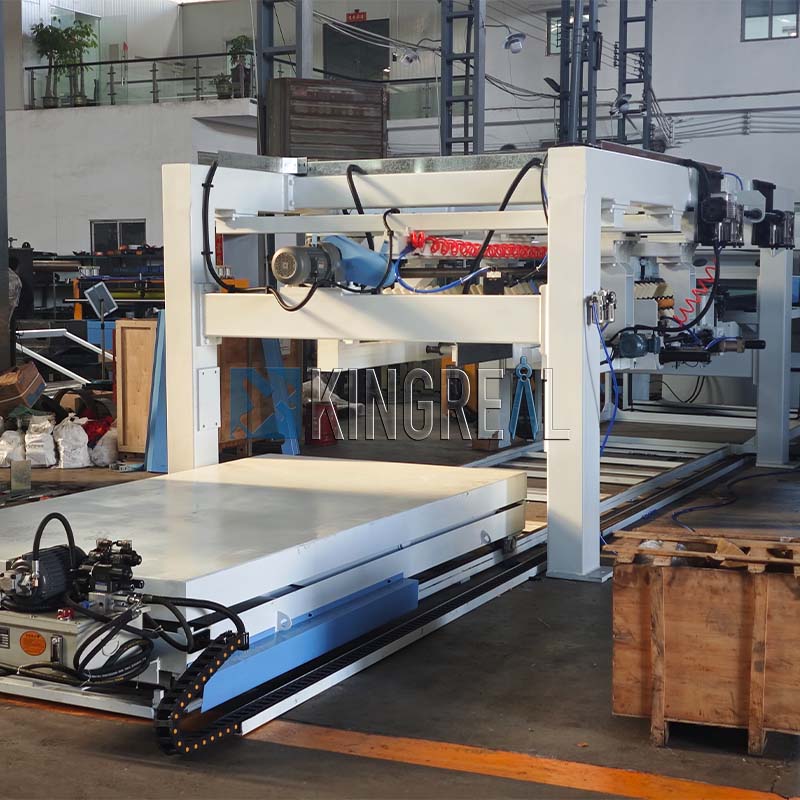

Rack de empilhamento pneumático, plataforma de elevação hidráulica e tabela de rolos de transportador: Esses dispositivos automatizam o empilhamento e o transporte, melhorando a eficiência.
Sistemas de controle hidráulico e elétrico: energia e controle toda a linha de produção, garantindo a operação coordenada de todos os componentes.
Todos os componentes são controlados por PLC, garantindo um alto grau de automação e confiabilidade.
 |
 |
 |

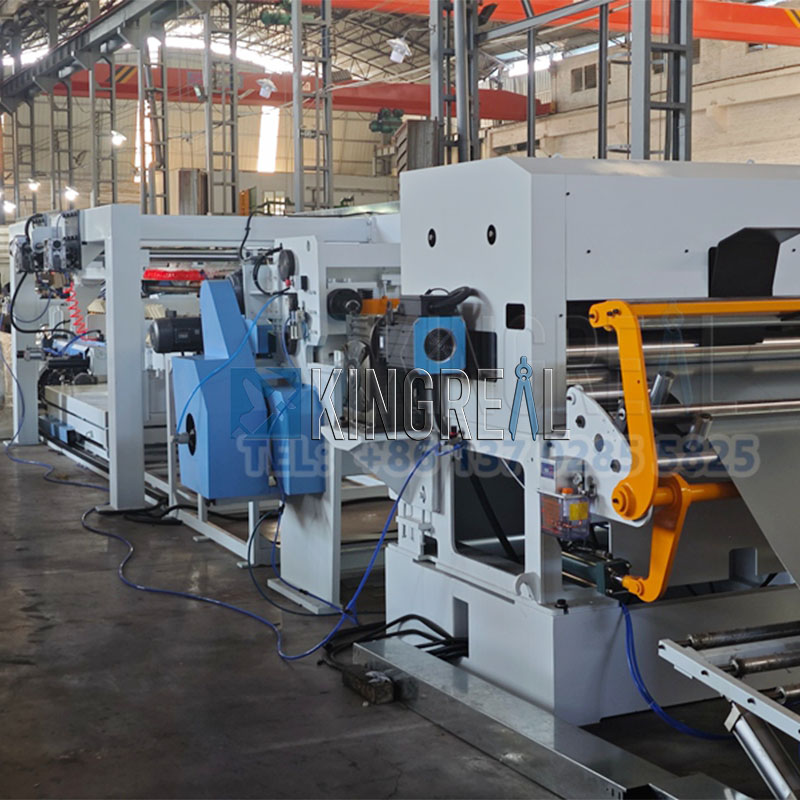

LIFTER DO BRUCA ---- DECHOLER ----- Rollo de rotação + Rolo de pitada + Máquina de pré-nivelamento ---- Ponte em loop ---- Guia lateral --- Máquina de nivelamento de 5 roladores de precisão (Controle de servo) ---- Cisada de alta velocidade ---- Transportador ---- Plataforma de vida + X Plataforma de vida + carrinho de descarga
Material
CR, galvanizado, aço revestido a cores, aço inoxidável
Faixa de espessura
0,2-2mm / 0,3-3,2 mm
Faixa de largura
1250/1300/1500/1600/1800/2000mm
Peso da bobina
10/15/20T
Bobina I.D.
508mm
Comprimento de corte
500-4000mm; 500-6000mm
Velocidade de trabalho
0 ~ 120m/min (velocidade média 0 ~ 60m/min)
Medidor de luz altamente automático Corte na linha de comprimento
OMáquina de corte de medidor leve para comprimentoUtiliza um sistema PLC para controle totalmente automatizado. Esse sistema não apenas coordena a operação coordenada de vários componentes, mas também fornece monitoramento em tempo real de todos os processos de produção. O PLC ajusta automaticamente os parâmetros do equipamento com base nas condições operacionais, garantindo a operação ideal de toda a linha de corte do medidor de luz na linha de comprimento. Além disso, o sistema suporta uma função de redefinição rápida de parâmetros, adaptando flexibilidade às mudanças nos requisitos de processamento e condições de produção, melhorando significativamente a adaptabilidade da máquina de corte de mangueira de luz para a máquina de comprimento.
Sistema de medição automática para corte de medidor de luz na linha de comprimento
Equipado com um dispositivo de medição automática de alta precisão, o sistema exibe o comprimento de corte e a quantidade de produção em tempo real, garantindo que cada produto atenda aos padrões de processo. Usando sensores integrados e uma unidade de processamento de dados, o sistema completa inspeções dimensionais em milissegundos e alimenta esses dados de volta ao sistema de controle do PLC.
Esse modo de controle de circuito fechado permite o corte do medidor de luz na máquina de comprimento para ajustar dinamicamente os parâmetros de processamento com base em dados medidos, garantindo uma precisão de corte estável dentro de ± 0,1 mm e melhorando significativamente a consistência do produto.
Múltiplas proteções de segurança para o corte do medidor de luz na linha de comprimento
Equipado com um mecanismo de proteção dupla de um dispositivo de parada de emergência e um sistema de alarme inteligente. O circuito de segurança utiliza o PLC para o monitoramento de status em tempo real.
Se um sinal anormal for detectado, o sistema aciona uma função protetora em 0,5 segundos, impedindo efetivamenteMáquina de corte de medidor leve para comprimentodanos e lesões pessoais.
Um sistema de alarme audível e visual indica simultaneamente a localização da falha, ajudando os operadores a localizar rapidamente a fonte do problema e reduzir o tempo médio de resposta a falhas em 40%.
Servo alimentação para corte de medidor de luz na linha de comprimento
Um sistema de alimentação acionado por servo com tecnologia de detecção de circuito fechado atinge a precisão do posicionamento de ± 0,05 mm. O Motor Servo usa um codificador para fornecer feedback em tempo real sobre a posição de alimentação, comparando e compensando dinamicamente o valor predefinido.
Comparado aos métodos tradicionais de alimentação hidráulica, a velocidade de resposta do sistema servo é 60% mais rápida e suporta ajuste adaptativo para mudanças repentinas na espessura do material, tornando-o ideal para a produção flexível de produção de alta variedade e pequena lotes.
Tratamento térmico de soldagem para o corte do medidor de luz até a máquina de comprimento
Todas as soldas da estrutura de aço passam por tratamento de alívio ao estresse em um grande forno de temperamento. Esse processo reduz efetivamente o estresse de soldagem residual e amplia a vida útil do equipamento em mais de 30%. As soldas não tratadas são propensas a rachaduras de fadiga sob cargas alternadas. A temperatura a uma temperatura constante de 580 ° C ± 10 ° C realinha a treliça de metal, mantendo a dureza ideal dentro da faixa de HRC22-26, garantindo a estabilidade operacional a longo prazo.
Cosses de alta eficiência para corte de medidor de luz na linha de comprimento
Um sistema hidráulico patenteado combinado com um design de ponta otimizado atinge uma taxa de cisalhamento de alta velocidade de 25 cortes por minuto. As lâminas especiais de liga têm uma vida útil de serviço três vezes a dos materiais comuns e uma nivelamento de corte de 0,02 mm/m ou menos. As aplicações práticas mostraram que essa tecnologia aumenta em 45%, reduzindo o consumo de energia em 15%. Um sistema opcional de lubrificação automática reduz ainda mais o desgaste da ferramenta.
