Descrição do produto

Exibição de vídeo:

Linha de corte no comprimento - produção de alta velocidade de cisalhamento voador

KINGREAL STEEL SLITTER é um fabricante e produtor especializado na área de linhas de corte longitudinal e está empenhado em trazer soluções ideais aos seus clientes.

Dependendo da capacidade de corte de metal exigida pelo cliente, da gama de matérias-primas a serem processadas e das necessidades de produção da planta.

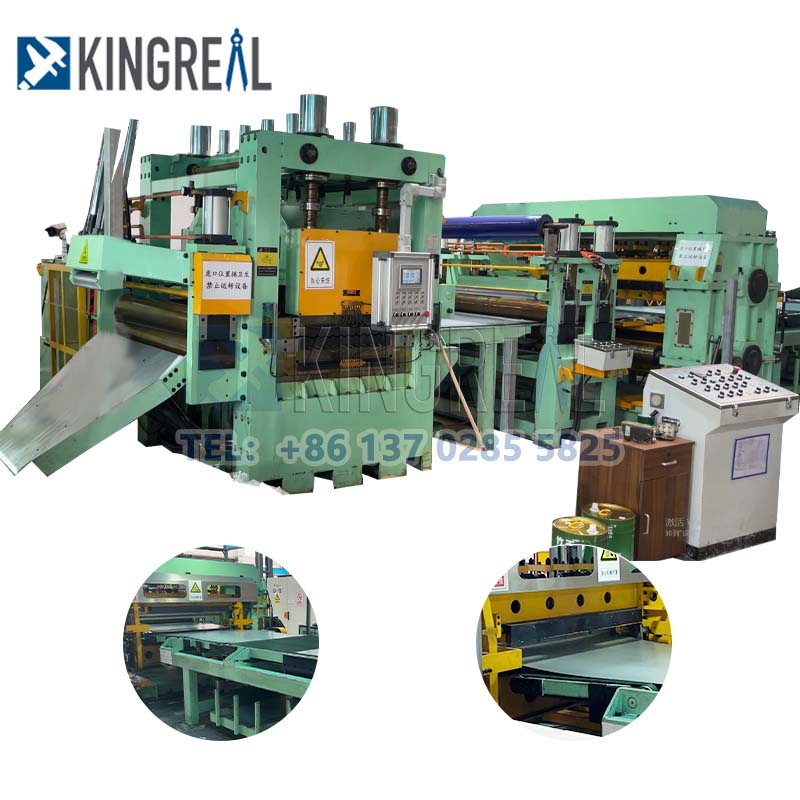

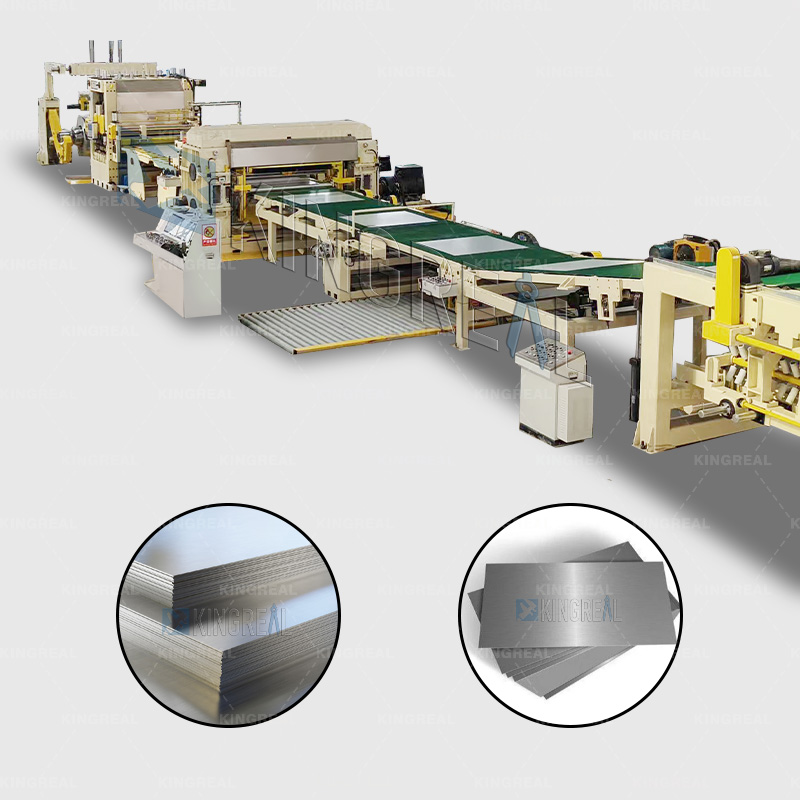

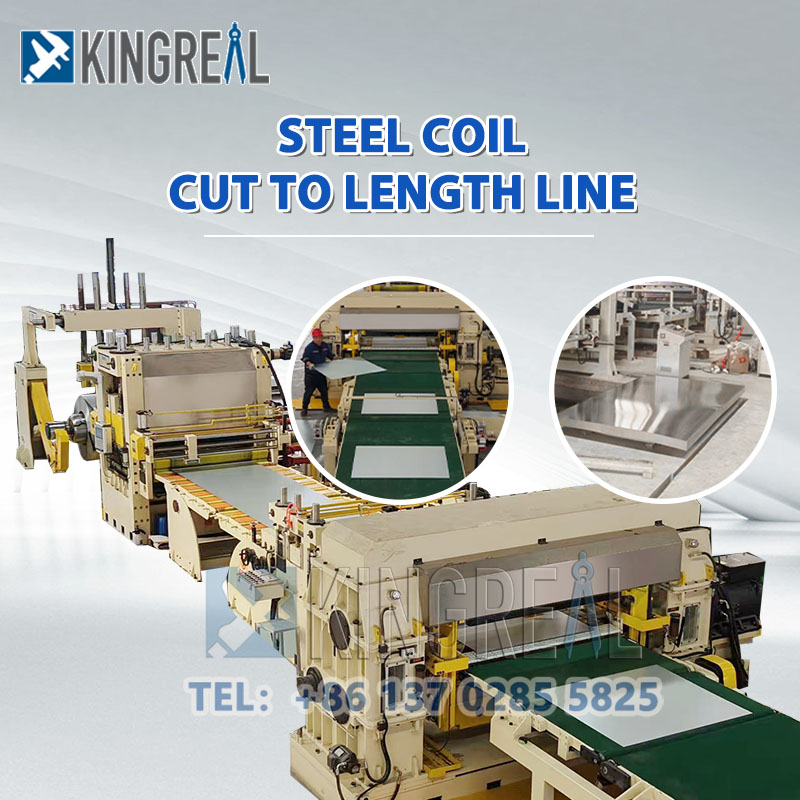

A máquina de corte no comprimento com tesoura é uma máquina industrial para cortar tiras de metal contínuas em placas ou folhas de comprimentos específicos. Design KINGREAL em corte de mosca

realiza corte automático e preciso contínuo de tiras de metal sem parar durante o movimento de alta velocidade, cuja velocidade pode chegar a 80M/Min. É usado principalmente em aço,

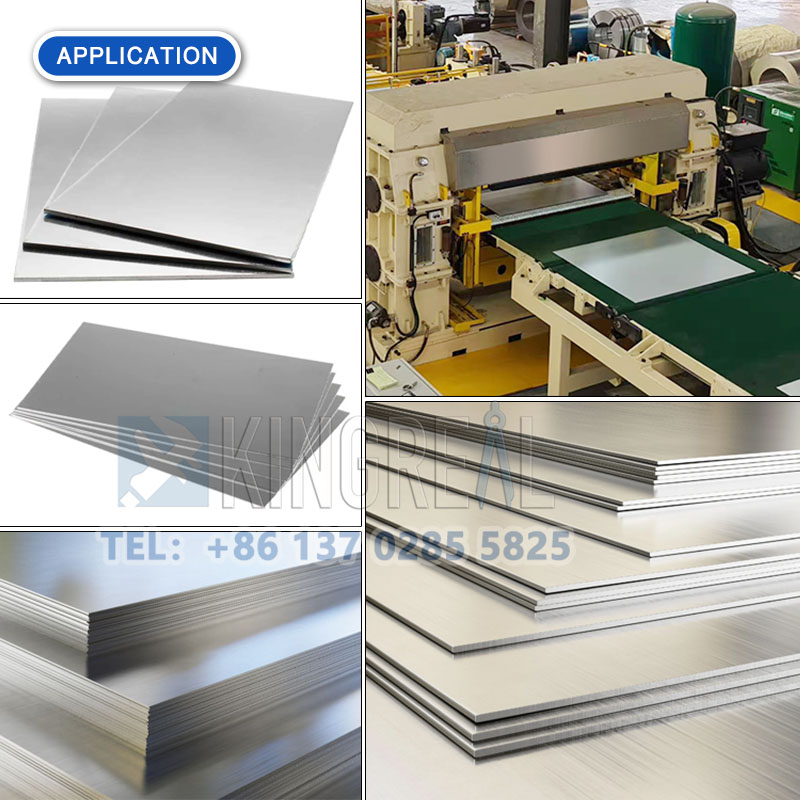

alumínio, cobre e outras indústrias de processamento de metais, e é amplamente utilizado em automotivo, eletrodomésticos, construção e outros campos.

cut to length machine

Quando a linha de produção está funcionando, o desbobinador está em estado de alimentação. Depois que o material em folha entra na máquina de nivelamento de alta precisão de 6 camadas e 21 rolos para nivelamento, ele entra no Medidor de Comprimento NC por meio de laçador controlado por olho elétrico e mecanismo lateral. O medidor de comprimento NC define o tamanho e depois alimenta o material para a próxima etapa da máquina de corte giratório; quando a alimentação NC atinge o tamanho definido. A máquina de corte corta o material da folha, e o material da folha cortada é empilhado ordenadamente pelo dispositivo de transporte na Máquina de empilhamento de produtos e a plataforma de elevação da chapa de aço empilhada pode diminuir automaticamente com o aumento da altura das chapas de aço; Quando o valor definido das placas for atingido, a linha de produção irá parar automaticamente. Neste momento, a plataforma elevatória será abaixada por controle manual, o carrinho de descarga será retirado e outro carrinho de descarga será conduzido ao mesmo tempo, que entrará no próximo ciclo de trabalho.

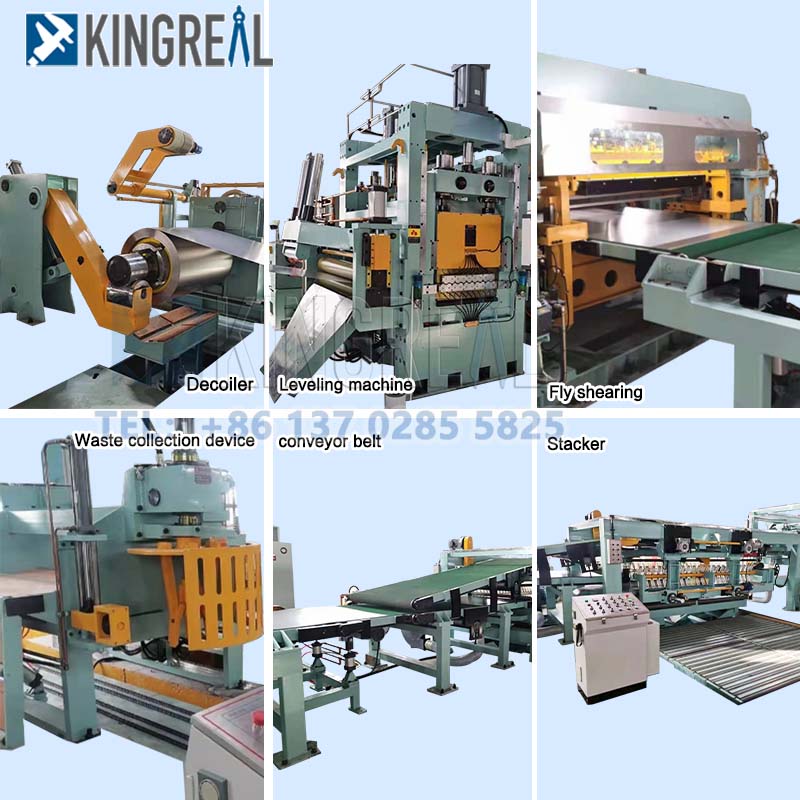

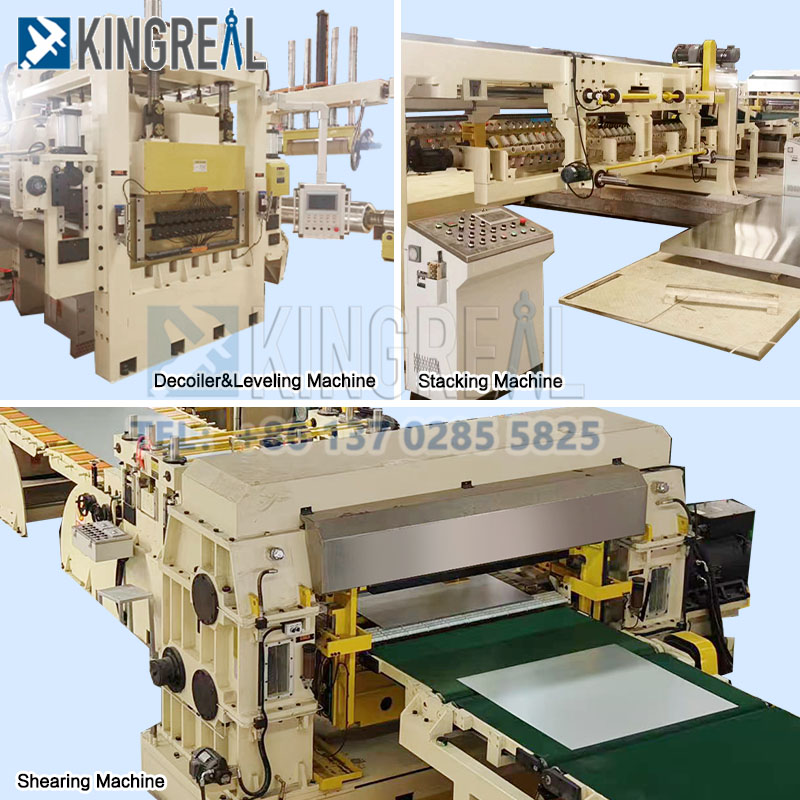

Componente da linha de produtos CTL

Tabela de Matérias-Primas	1 unidade
Carrinho para alimentação	1 unidade
Suporte Auxiliar Frontal	1 unidade
Desbobinador + Dispositivo de desenrolamento	1 conjunto
Niveladora de rolos de seis camadas + sistema autolimpante de rolos de trabalho	1 unidade
Máquina de laminação de filme lateral superior	1 unidade
Looper curto	1 unidade
Dispositivo de orientação lateral	1 unidade
Medidor de comprimento NC de pinça	1 unidade
Máquina de corte de mosca	1 unidade
Máquina de transporte	1 unidade
Máquina de empilhamento de produtos	1 unidade

Especificação técnica da máquina de corte longitudinal

Matéria-prima	AÇO CRC
Grossura	0,4-3,0 mm
Largura	≤1500 mm
Peso da bobina	≤ 20T
Comprimento	500-6000mm
Tolerância de comprimento	L=2m≤±0,3mm（2,0mm）
Tolerância diagonal	L=2m≤±0,5mm（2,0mm）
Velocidade	0~80m/min (regulação de velocidade contínua)
Deslize pela velocidade	0~15m/min
Ao controle	Controle de conversão de frequência AC

Recurso sobre máquina de corte longitudinal com tesoura de mosca

A alta eficiência é uma das características mais proeminentes desta linha CTL. Através do projeto e aplicação do dispositivo de cisalhamento voador, ele realiza corte ininterrupto durante o movimento de alta velocidade da tira, ao mesmo tempo que possui um dispositivo de medição de comprimento, o dispositivo de cisalhamento voador garante a precisão do corte.
A máquina de corte no comprimento KINGREAL adota rolos cromados, rolos revestidos de borracha, agregados pneumáticos e outros componentes para proteger a superfície do aço.
Efeito de nivelamento de alta precisão. A linha de produção CTL pode ser equipada com 21 conjuntos de rolos para nivelamento de alta precisão ou dispositivo de máquina de nivelamento duplo para desenrolamento e nivelamento de bobinas de metal, o que pode trazer aos clientes chapas metálicas mais planas e de alta qualidade.
Loop Bridge pode ser selecionado ou evitado, totalmente de acordo com as necessidades de produção do cliente e a utilização real da área da planta, o que pode tornar a máquina de corte no comprimento mais compacta, economizar espaço e reduzir o processamento secundário da planta. É uma boa escolha para muitos pequenos fabricantes.
A provisão de um dispositivo de corte é uma característica adicional chave para aparar as bordas das tiras de metal antes de serem cortadas. O dispositivo de corte remove rebarbas, irregularidades ou excesso de material das bordas da tira de metal, garantindo que as bordas da chapa acabada fiquem lisas e limpas. Uma ampla variedade de larguras e espessuras de tiras pode ser manuseada, aumentando a versatilidade e adaptabilidade da máquina.

Recurso sobre dispositivo de corte de mosca na linha CTL

Sistema de controle de sincronização:

Aavançadosistema de controle servo ou sistema de controle de sincronização é usado para garantirque a ferramenta de cisalhamento voador esteja sincronizada com a velocidade de movimento da tira de metal.

O sistema de controle é capaz de monitorar e ajustar a velocidade da ferramenta em tempo real para acomodar diferentes comprimentos de corte ee velocidades de tira.

Material de ferramenta de alta resistência:

As facas são geralmente feitas de liga de aço de alta resistência ou materiais de carboneto de tungstênio com alta dureza e resistência ao desgaste para garantir longa vida útil de corte e qualidade de corte consistente.

O formato e o design do ângulo das facas também são otimizados para reduzir a resistência ao corte e melhorar os resultados de corte.

Projeto de equilíbrio dinâmico:

As facas e porta-ferramentas do dispositivo de tesoura voadora são projetadas dinamicamente balanceadas para garantir uma operação suave em movimentos de alta velocidade, reduzir a vibração e melhorar a precisão do corte e a vida útil do equipamento.

Mecanismo de guia de precisão:

Equipado com um mecanismo de guia de alta precisão para garantir que a ferramenta de cisalhamento voador sempre mantenha o caminho e a posição de corte corretos durante o processo de corte, melhorando a precisão do corte.
