Linha de corte de bobina CR no comprimento - KINGREAL SLITTER é projetada para corte preciso no comprimento de materiais laminados a frio de espessuras comuns de 0,3 a 3 MM. Mais de 20 anos de experiência em produção podem fornecer soluções de produção diversificadas, entre em contato conosco!

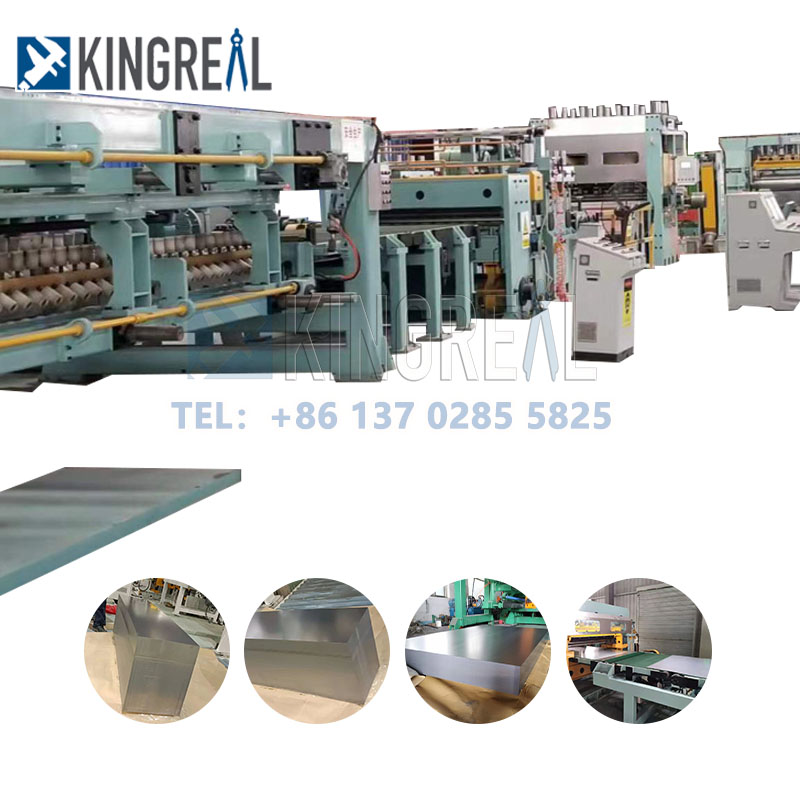

A linha de corte de bobina no comprimento KINGREAL SLITTER CR é uma linha projetada especificamente para processar bobinas de metal da bobina original por meio de uma série de processos, como desenrolamento, nivelamento, corte no comprimento, corte e empilhamento para obter um comprimento especificado de folha metal. Atende aos diferentes requisitos de produção de nossos clientes:
-Matéria-prima: Aço laminado a quente, aço laminado a frio, aço galvanizado, aço com revestimento colorido, aço de alta resistência, aço inoxidável, alumínio, cobre e ligas; -Faixa de espessura: Equipamento leve: 0,3-3MM. Equipamento médio: 3-6MM Equipamento pesado: 6-20MM |
|

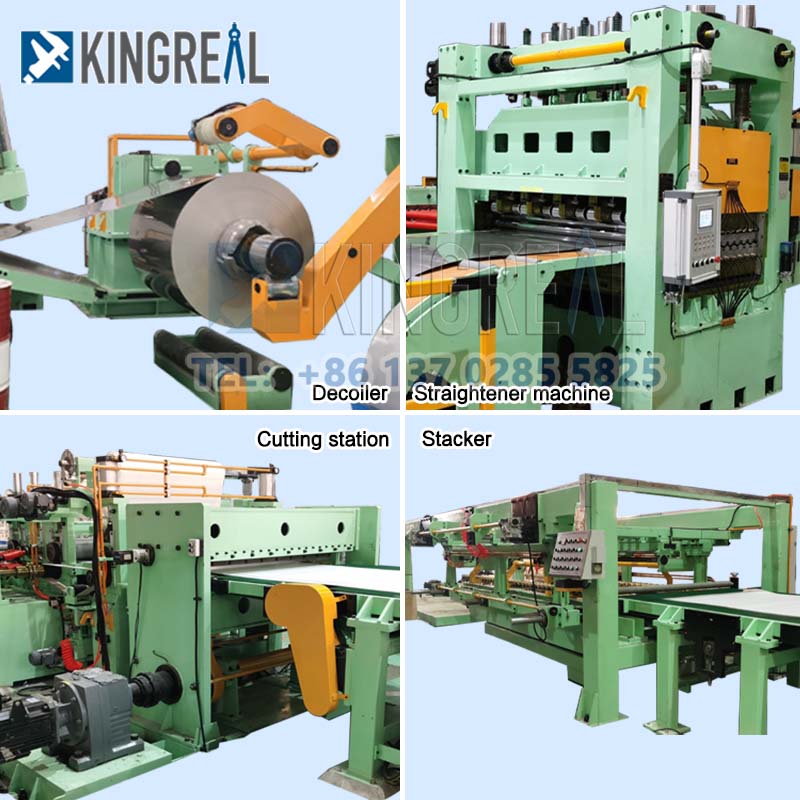

Carrinho de carregamento - Desbobinador hidráulico - Prensagem e orientação hidráulica - Alisador de alta precisão - Máquina de corte no comprimento - Empilhador automático - Sistema de controle elétrico - Sistema hidráulico
KINGREAL SLITTER, como fornecedor de linhas cortadas no comprimento laminadas a frio com mais de 20 anos de experiência em produção, está comprometida em fornecer aos clientes soluções de design diversificadas para atender às suas diferentes necessidades de produção.
A linha de corte sob medida é capaz de combinar diferentes componentes de acordo com as necessidades do cliente para processar e produzir bobinas metálicas, e cada linha precisa levar em consideração a matéria-prima, a espessura e as necessidades de processamento das bobinas para combinar com os componentes. A parte opcional mais comum:
- Máquina alisadoraNivelamento de precisão; nivelamento aproximado; niveladores duplos |
|
- Dispositivo de corte |
|
- Empilhamento Automático |
|
Matéria-prima |
GI, CR, CS |
Espessura da folha |
0,3-4,0mm |
Largura da folha |
500-2000mm |
Diâmetro externo da bobina |
≤φ2200 mm |
Diâmetro interno da bobina |
508mm;610mm |
Velocidade de corte |
0-60 m/min (ajustável) |
Velocidade de rosqueamento |
0-15m/min |
Poder |
380V/50Hz/3F |
Potência total |
~200 kW |
DesbobinadorCom a ajuda deste aparelho, a bobina de aço de suporte pode ser fixada e aberta para atingir a função de desenrolamento de tensão. Corpo da estrutura, carretel, sistema de transmissão, sistema de material de prensagem, sistema de tensão, sistema de lubrificação e sistema hidráulico são suas partes constituintes. Mecanismo de acionamento: O mecanismo de embreagem realiza a separação de energia durante o desenrolamento normal e a descarga passiva do material. O fuso do desbobinador é empurrado pelo motor para girar, realizando o desdobramento da bobina de aço e a alimentação do cabeçote. Sistema de subida e contração: O controle deslizante em forma de cunha e o assento deslizante no fuso produzem deslocamento por meio da tensão fornecida pelo cilindro de subida e contração, realizando assim a subida. |
|

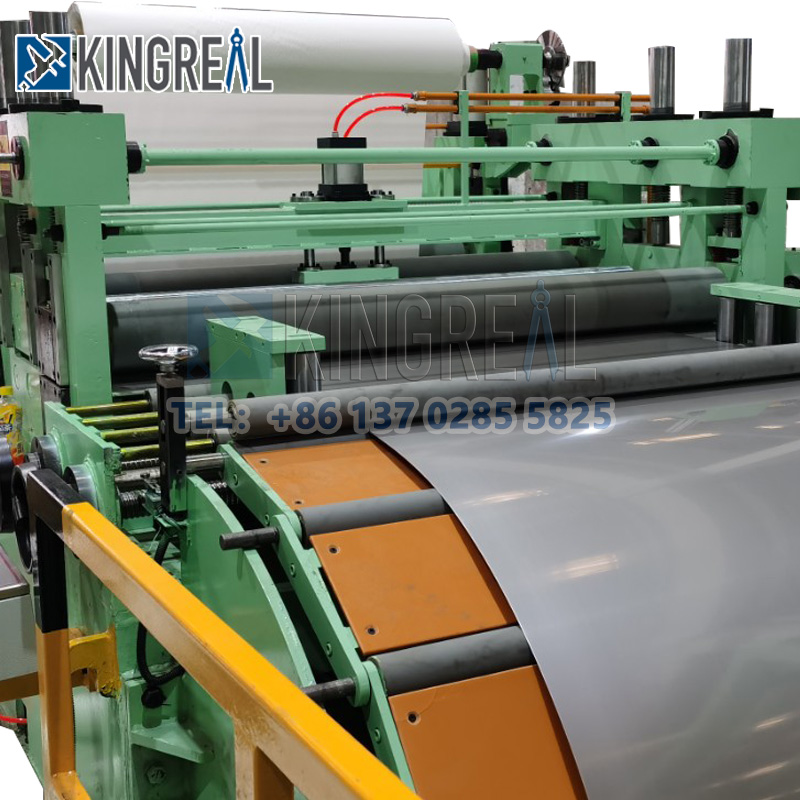

Máquina niveladora de alta precisãoEstrutura e finalidade: O nivelamento irregular da placa de aço é a finalidade pretendida. A máquina de nivelamento usa uma construção de rolos de seis camadas. Para obter o melhor efeito de nivelamento, cada rolo de nivelamento é tratado por meio de torneamento de precisão, revenido, cromagem e retificação. Com um acoplamento universal, a caixa de engrenagens de distribuição aciona os rolos de nivelamento de forma independente, permitindo que a única máquina gire para frente e para trás.
|
|

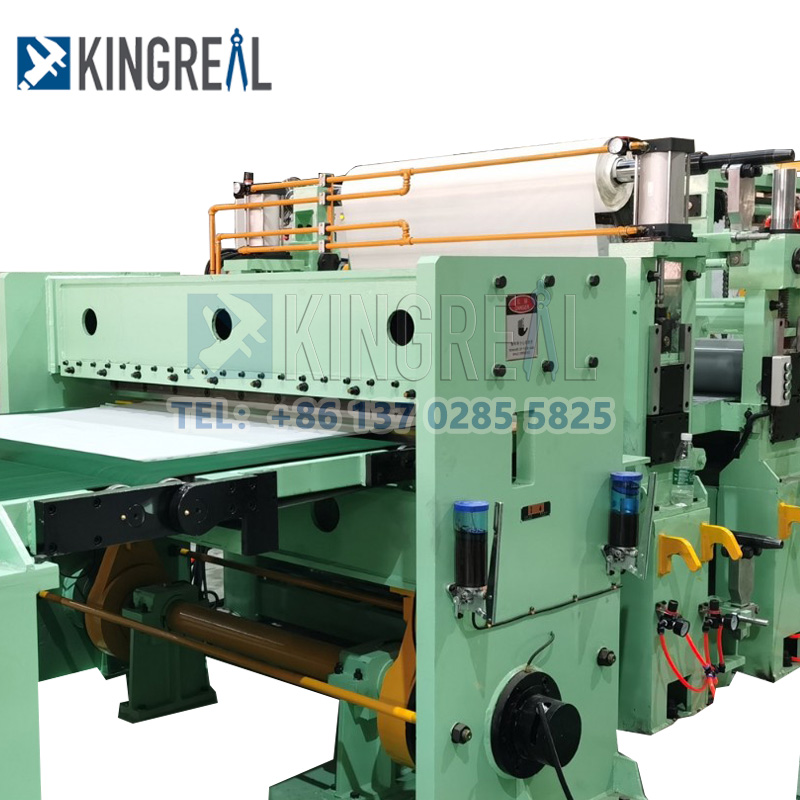

Máquina de corte longitudinal1.Peso do equipamento unitário: mais de 600 toneladas, estrutura complexa, dificuldade de fabricação, alta precisão de montagem, alto nível de controle de automação. 2. Paralelismo das lâminas de cisalhamento: O paralelismo de 0,1 mm é garantido nas lâminas de cisalhamento superior e inferior com comprimento máximo de 5,2 m. 3. Folga da lâmina de cisalhamento: na folga mínima da lâmina de cisalhamento de 0,45 milímetros para garantir cisalhamento seguro e estável. 4. Tempo de corte e precisão: em 3,6 segundos de tempo de cisalhamento puro para placa de aço de 50 mm de espessura e 5 metros de largura para alta precisão e cisalhamento de alta qualidade As vantagens técnicas do equipamento incluem: Características da estrutura altamente rígida e de baixa deformação que proporcionam cisalhamento estável e melhoram drasticamente a qualidade do cisalhamento. A tecnologia de transportador de rolos oscilantes excessivamente balanceados com acionamento independente reduz a deformação por flexão da placa de aço e melhora a qualidade do cisalhamento. Estrutura fina de lubrificação com óleo, proteção de vedação do palácio de óleo e aplicação de material autolubrificante para simplificar a estrutura e melhorar a vida útil das peças de desgaste. |
|
- Ampla experiência em produção de projetos (mais de 20 anos) - Soluções completas de produção - Equipe técnica e equipe de pós-venda -Exposições nacionais e internacionais |
|
