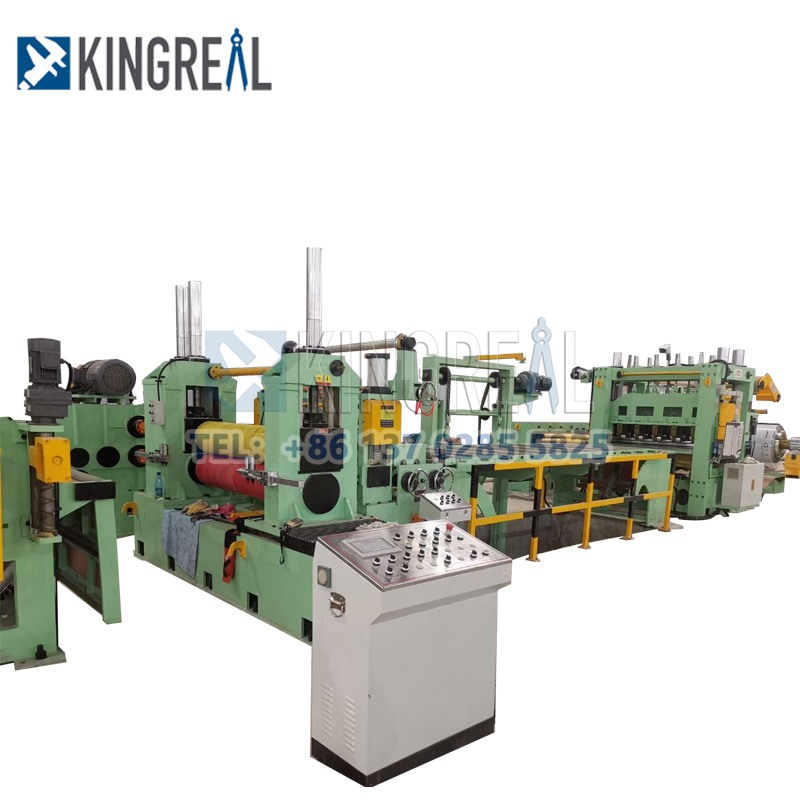

A fim de maximizar os benefícios para o cliente, em 2023, a máquina de linha de corte no comprimento com novo design projetou uma nova linha de corte no comprimento de metal, que é capaz de corte voador de alta velocidade totalmente automatizado e empilhamento automático.
Vídeo sobre a máquina de linha de corte no comprimento com novo design de 2023:
O que é máquina de linha cortada no comprimento?
Para uso em processamento adicional de metal, a máquina de corte longitudinal de metal KINGREAL foi projetada para cisalhar bobinas de metal de várias espessuras em folhas de largura específica.
Para garantir que a linha de produção opere de maneira eficaz, as linhas de fabricação cortadas no comprimento normalmente compreendem uma variedade de ferramentas de produção. Metais com espessura de4-10MMou mais grossos são frequentemente processados usando linhas de corte de metal cortadas no comprimento.
Qual é o nosso novo design?
Para aumentar a velocidade de produção da linha, a KINGREAL projetou e otimizou a máquina de cisalhamento voador, que é capaz de cortar com precisão ininterrupta e aumentar a velocidade de20m/min até 80m/min.
A tesoura rápida possui requisitos muito especializados quanto à qualidade e design da peça, tanto para garantir a qualidade do produto quanto para aumentar a velocidade de produção.
A última parte da linha CTL pode ser equipada opcionalmente com equipamento de empilhamento automático, que permite o empilhamento automático de folhas. Reduza o custo do trabalho e melhore a eficiência da produção.
O display HMI é um sistema de controle eletrônico da Mitsubishi, Yaskawa, Siemens, Baumiller, Delta, Schneider e outras marcas líderes.
Processo de trabalho da máquina de linha de corte longitudinal:

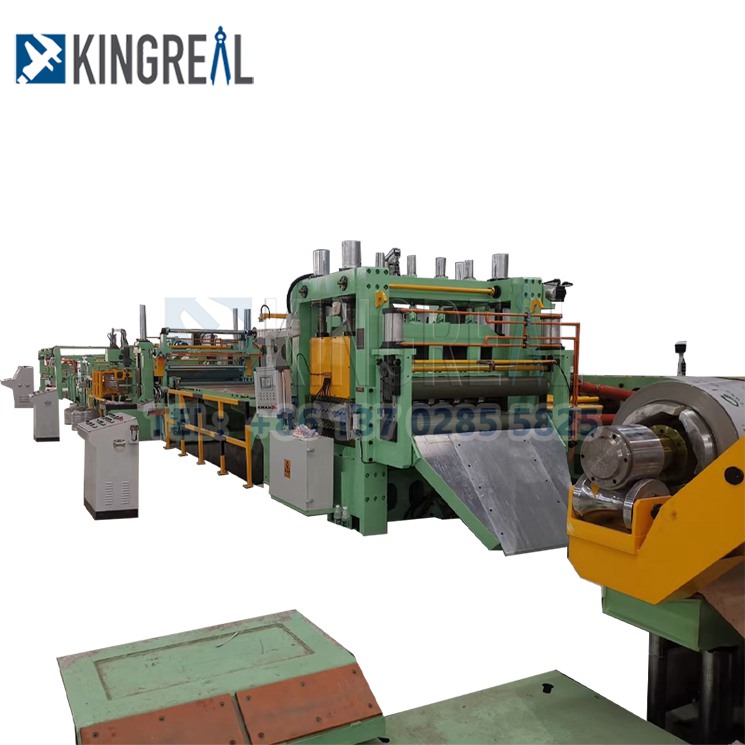

Desbobinador hidráulico → Rolo de alimentação de aperto → Endireitador de alta precisão → Máquina de corte de moscas → Mesa de descarga / Mesa de empilhamento automático
Elementos principais da linha de corte no comprimento
A capacidade máxima do cantilever hidráulico KINGREAL para desenrolar e suportar bobinas é de 15 toneladas.
O desenrolador é retrátil e adequado ao diâmetro interno da bobina graças aos cilindros hidráulicos. Possui um braço cantilever anexado.
Para alimentação em alta velocidade e ajuste exato do controle de comprimento, a máquina niveladora KINGREAL é acionada por um servo motor. O controle programável é usado para operar o console de controle.
Sistema de acionamento: correia transportadora sincronizada para rolos de alimentação, servo motor de 15KW, acionamento de redução de precisão
Os componentes de um sistema pneumático incluem uma fonte de gás (que o demandante fornece), peças de processamento da fonte de gás, um salenóide, tubulações e cilindros associados, etc.
Materiais de alta qualidade são usados para criar o salennóide e outros componentes.
Especificações técnicas: Capacidade da fonte de ar: 1m3/min, faixa de pressão: 0,4–0,6Mpa.
Especificação técnica da máquina de corte longitudinal
|
Tipo de máquina |
Corte no comprimento da linha |
|
Material da bobina |
Bobina de metal (outras podem ser personalizadas |
|
Espessura da bobina |
0,5-10mm |
|
Largura da bobina |
600-2000mm |
|
Diâmetro interno da bobina |
500/610mm |
|
Diâmetro Externo da Bobina |
≤2000mm |
|
Velocidade de corte |
10-70m/min |
|
Precisão de corte no comprimento |
±1,5mm |
|
Cortar no intervalo de comprimento |
500~4000mm |
|
Planicidade de nivelamento de folhas |
≤±1,5mm/m² |
Fazendo bom uso da linha de corte de metal em comprimento
- A bobina deve estar posicionada corretamente para manter o equilíbrio do peso. Antes de poder ser redefinido, o carrinho da bobina deve fixar e apertar a bobina no desbobinador.
- Para evitar que a cabeça da bobina se abra, pressione a cabeça da bobina com o rolo de tração antes de abrir a embalagem da bobina.
- O operador não deve permanecer sobre a bobina enquanto a máquina estiver em funcionamento.
