Linha de corte HR 12-16MM no comprimento

A KINGREAL projetou a linha de corte no comprimento 12-16MM HR especificamente para espessuras de chapas de até 12-16MM, o que requer um alto nível de equipamento de desbobinamento, nivelamento e corte. Se você estiver interessado, não hesite em nos contatar.

Enviar consulta Baixar PDF

Descrição do produto

Vídeo sobre placa grossa cortada em linha de comprimento:

Descrição da linha de corte de 12-16MM HR ao comprimento:

As linhas de corte de placas KINGREAL são especialmente projetadas para desenrolar, nivelar, cortar e empilhar bobinas de metal com espessura de até 10-16 mm. Os materiais aplicáveis incluem alumínio, aço galvanizado e laminado a quente.

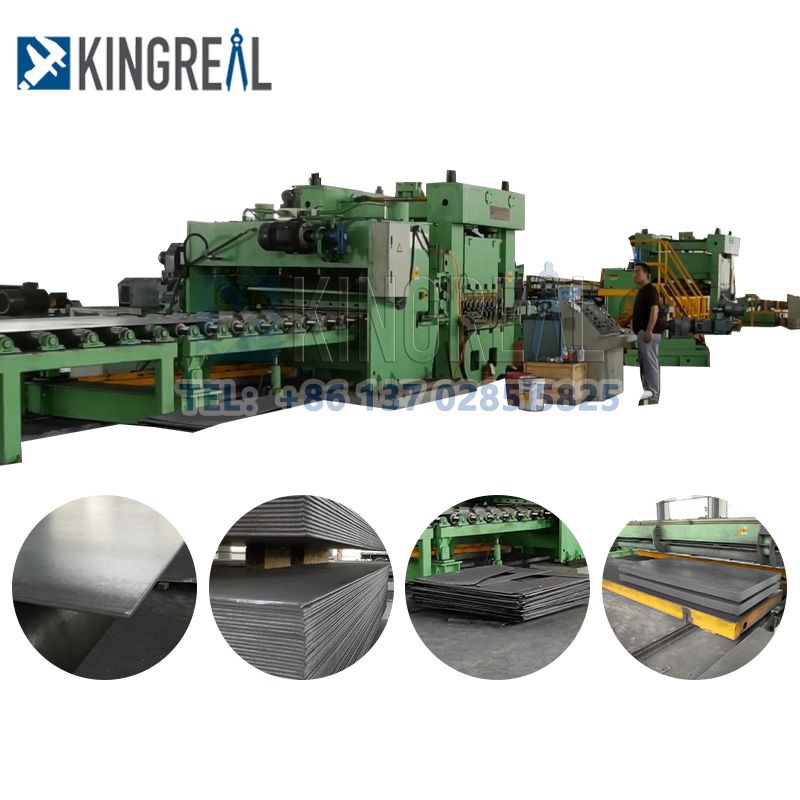

steel coil cutting machine

Para o processamento de bobinas de chapas grossas, as linhas de corte longitudinal KINGREAL são projetadas e fabricadas com peças fundidas especializadas no projeto dos componentes e equipamentos, que se adaptam ao processo de cisalhamento de bobinas de alta espessura. Quer se trate de uma linha de corte sob medida de alta espessura ou de uma linha básica de corte sob medida, a KINGREAL pode fornecer design profissional, produção de alta qualidade e serviço pós-venda, e já teve projetos de sucesso na Arábia Saudita, Rússia e no Emirados Árabes Unidos.

Processo de trabalho da linha de corte de 12-16MM HR no comprimento Descrição:

Carrinho para carregamento de bobina - Desbobinador hidráulico - Rolo de alimentação - Endireitador - Ponte de laço - Dispositivo de guia lateral - Máquina de endireitamento servo - Máquina de corte de mosca - Mesa de transição - Pilha automática

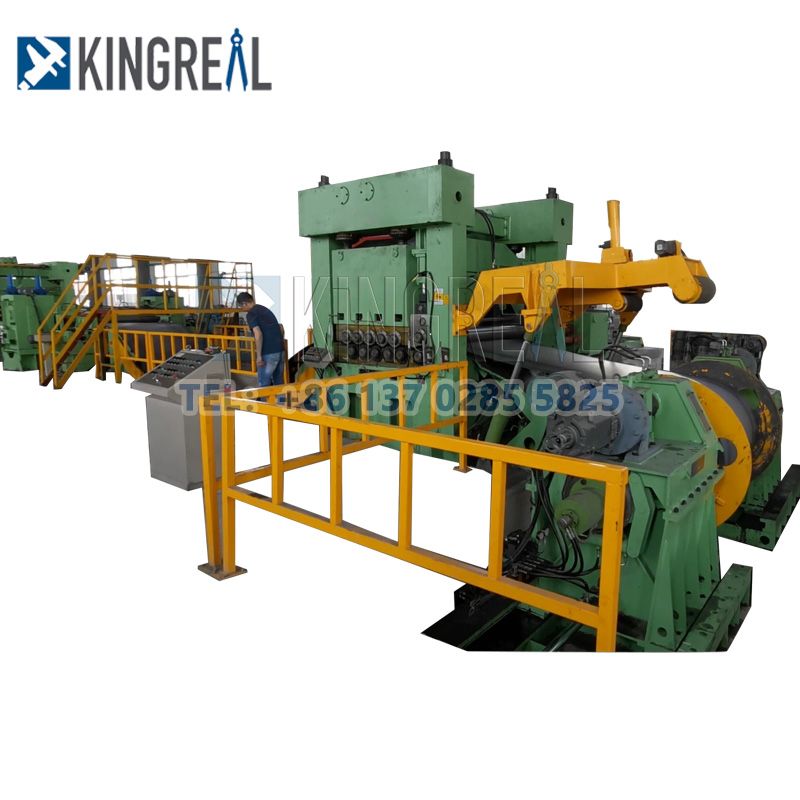

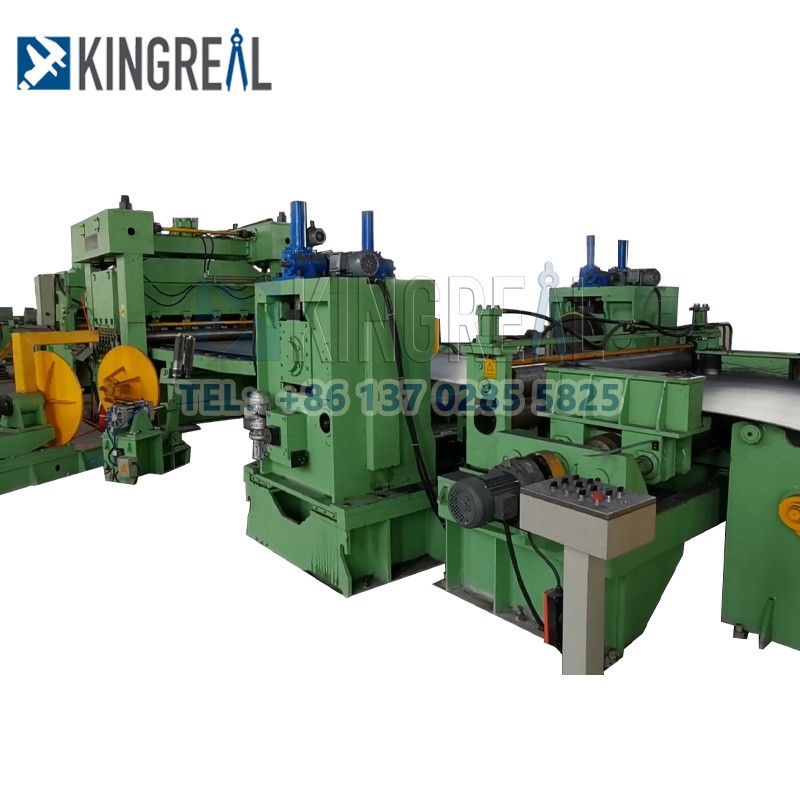

steel coil cut to length line

Especificação de referência para linha de corte de placa grossa em comprimento:

Nome	Detalhe
Matéria-prima	Q235 RH
Espessura da folha	5,0~16,0mm
Largura da folha	900~2000mm
Largura líquida de entrada da máquina	2.000 mm
Diâmetro externo da bobina	Φ1000~Φ2200mm
Diâmetro interno da bobina	Φ550~Φ760mm
Peso máximo da bobina	30T
Comprimento de empilhamento	1000~12000mm
Velocidade de operação	0~25m/min
Poder total	~500KW

Detalhe do componente principal:

Não.	Nome do componente	Detalhe
1	Máquina de pré-nivelamento de alta precisão	Ele usa um nivelamento de cinco rolos e um arranjo de fixação e alimentação de dois rolos. O cilindro hidráulico aciona o rolo superior quando ele ajusta e pressiona para alimentação, e a energia elétrica ajusta e pressiona para nivelamento. O motor aciona os rolos superiores e inferiores através do redutor e da caixa de distribuição através do eixo de conexão universal.

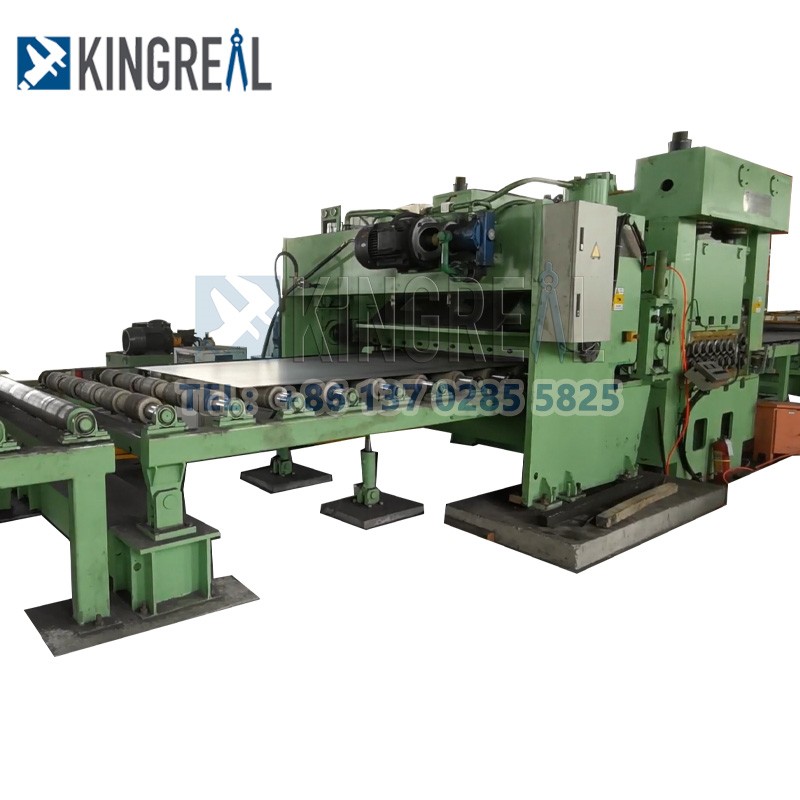

2	Máquina cortada no comprimento	a.Modelo: freio hidráulico b. Golpes por minuto: 8~12 vezes c.Material da lâmina: Cr12Mov d. Potência do motor: 55KW
3	8. Dispositivo de dimensionamento	evitando que a chapa perca a forma durante a operação e controlando sua entrada na niveladora principal. A base da máquina, o rolo guia, o rolo limitador, o assento de apoio e o dispositivo de ajuste compõem este conjunto. Para acomodar larguras variadas de folhas, rolos guias verticais são posicionados em ambos os lados da direção da largura da folha. A estrutura do rolo guia é fixada na corrediça correspondente, que move a corrediça na coluna guia na direção da largura da folha através do motor através do pagamento da porca do fio-máquina.
