Em umlinha de corte de aço totalmente automática, o braço de armazenamento de bobinas da catraca tipo cruzado desempenha um papel fundamental, ajudando a garantir o movimento e o manuseio suaves das bobinas de metal à medida que elas fluem através de vários estágios de processamento. Ele se destaca como um dos principais componentes auxiliares que permite a produção contínua e de alta eficiência em máquinas de corte de aço totalmente automáticas. Ao projetar linhas de corte de aço totalmente automáticas, a KINGREAL STEEL SLITTER normalmente incorpora este componente para aumentar o nível de automação em todo o processo de produção e minimizar a necessidade de intervenção manual.
Os braços de armazenamento de bobinas tipo catraca tipo cruzado são componentes essenciais para armazenamento e manuseio de bobinas, projetados especificamente para complementarmáquinas de corte de aço totalmente automáticas. Sua principal função é o armazenamento ordenado e o manuseio eficiente das bobinas acabadas imediatamente após terem sido processadas pela linha de corte de aço totalmente automática; simultaneamente, podem auxiliar no armazenamento temporário e transferência de bobinas de matéria-prima. Eles servem como um centro crítico, unindo os vários estágios do processo de corte — incluindo corte, rebobinamento e embalagem — para garantir um fluxo de trabalho contínuo. O projeto estrutural do braço de armazenamento de bobina de catraca tipo cruzado é meticulosamente adaptado às demandas de produção da máquina de corte de aço totalmente automática; normalmente compreendendo braços ou vigas rotativas, sua função principal é proteger e girar bobinas para facilitar o armazenamento temporário ou etapas subsequentes de processamento - como embalagem e transferência - garantindo assim um fluxo de produção ininterrupto.
Para se alinhar com as características de produção automatizada da linha de corte de aço totalmente automática, o design do braço de armazenamento de bobinas da catraca tipo cruzado prioriza a compatibilidade com outros componentes da máquina. Isso garante que ele possa ser facilmente integrado a equipamentos de manuseio e processamento para formar um sistema de produção automatizado completo e em circuito fechado.
Para atender aos requisitos de controle automatizado da linha de corte de aço totalmente automática, o braço de armazenamento de bobina da catraca tipo cruzado é acionado por um sistema de controle de motor e suportado por um PLC. Esta configuração permite o posicionamento preciso e a rotação flexível das bobinas, sincronizando perfeitamente com o ritmo de produção da linha de corte de aço totalmente automática.
Emmáquinas de corte de aço totalmente automáticas, o local de instalação e o projeto estrutural do braço de armazenamento de bobinas da catraca tipo cruzado são otimizados especificamente em torno do fluxo de trabalho de produção da máquina de corte de aço totalmente automática. O objetivo principal é resolver os desafios associados à descarga, armazenamento e transferência de bobinas acabadas durante o processo de produção, aumentando assim a eficiência geral da produção da linha de corte de aço totalmente automática. Especificamente, o componente do braço de armazenamento de bobina da catraca tipo cruzado é posicionado na parte traseira do carrinho de descarga da máquina de corte de aço totalmente automática. Ela opera em sinergia com o rebobinador e o carrinho de descarga, criando uma interface precisa entre a operação de corte e as etapas subsequentes de manuseio do produto acabado e, em última análise, garantindo que o processo de produção da linha de corte de aço totalmente automática permaneça contínuo e ininterrupto. O objetivo principal por trás do projeto dos engenheiros da KINGREAL STEEL SLITTER deste componente específico para máquinas de corte de aço totalmente automáticas é permitir a transferência imediata de bobinas de aço acabadas para uma cremalheira rotativa, uma vez que suas extremidades tenham sido fixadas.
Isso permite que o enrolador da máquina de corte de aço totalmente automático comece a enrolar a próxima bobina em tempo real - sem ter que esperar por uma ponte rolante para transportar o produto acabado - reduzindo assim fundamentalmente o tempo de inatividade causado por atrasos relacionados à ponte rolante e eliminando a interferência das operações de embalagem posteriores. Consequentemente, isso aumenta efetivamente as horas de operação reais da linha de corte de aço totalmente automática e aumenta sua capacidade de produção por hora. Além disso, a implementação do suporte de braço de armazenamento de bobinas tipo catraca tipo cruzado libera a ponte rolante de estar vinculada ao ritmo de produção da máquina de corte de aço totalmente automática, permitindo programação e implantação mais flexíveis para outras tarefas de levantamento pesado. Isso otimiza ainda mais o layout de produção da oficina e a utilização do equipamento, garantindo um fluxo de trabalho de produção mais suave e eficiente para a linha de corte de aço totalmente automática.

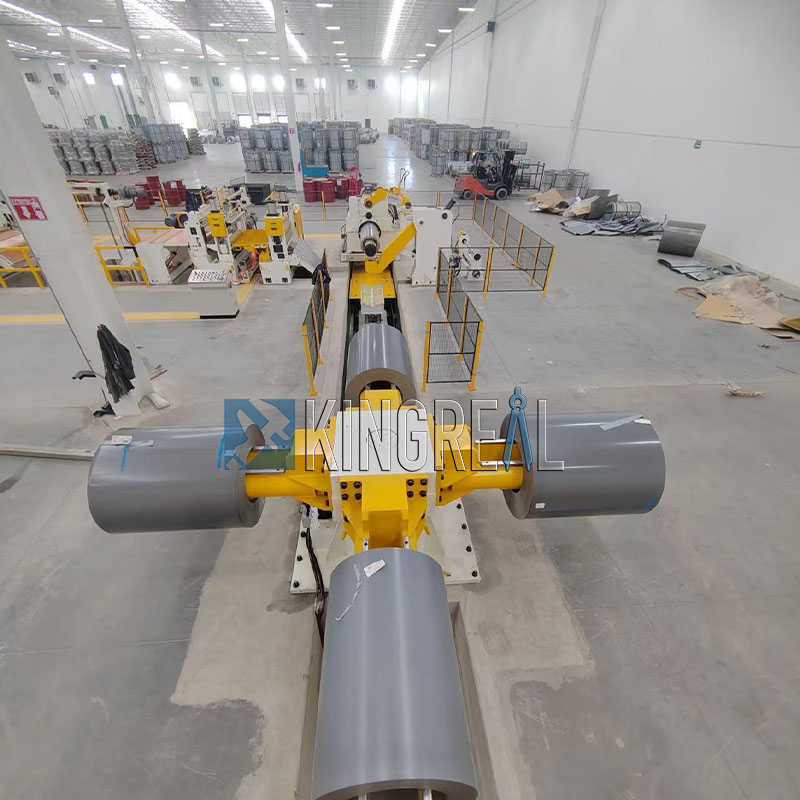

Adaptado aos requisitos de carga específicos e ao ambiente operacional das máquinas de corte de aço totalmente automáticas, a estrutura e os recursos do suporte de braço de armazenamento de bobina de catraca tipo cruzado foram meticulosamente projetados. Ele emprega uma configuração de rack giratório de dupla face em "formato de cruz" (180 graus), com capacidade de carga de um lado atingindo até 16 toneladas. Isso permite manusear sem esforço as grandes bobinas de metal pesado processadas pela máquina de corte de aço totalmente automática, atendendo perfeitamente às rigorosas demandas de aplicações industriais pesadas, como o processamento de aço. O suporte de braço de armazenamento de bobinas tipo catraca tipo cruzado é equipado com quatro braços de armazenamento, capazes de armazenar simultaneamente múltiplas bobinas acabadas processadas pela linha de corte de aço totalmente automática. Isto melhora ainda mais a capacidade de produção contínua da linha e evita paralisações causadas pelo acúmulo de produtos acabados. Em termos de potência, a rotação da cremalheira é acionada por um motor hidráulico através de um sistema de transmissão por engrenagens. Este mecanismo garante um funcionamento suave e ampla potência, garantindo movimentos rotacionais precisos e eficientes. O rack suporta rotação completa de 360 graus no sentido horário e anti-horário, oferecendo a flexibilidade para acomodar várias direções de transferência e requisitos de armazenamento para bobinas acabadas, facilitando assim a coordenação perfeita com o carrinho de descarga e equipamento de embalagem da máquina de corte de aço totalmente automática.
Equipando ummáquina de corte de aço totalmente automáticacom um braço de armazenamento de bobinas tipo catraca tipo cruzado eleva significativamente seu nível de automação. Isto reduz drasticamente a necessidade de intervenção manual, diminuindo assim a intensidade do trabalho físico associado às operações manuais e minimizando as perdas de produção resultantes de erro humano. Nos fluxos de trabalho tradicionais de produção de linhas de corte de aço totalmente automáticas, uma vez concluído o processo de corte, é necessária a operação manual do guindaste para levantar as bobinas acabadas do enrolador para embalagem subsequente. Este processo não é apenas demorado, mas também resulta em tempo de inatividade prolongado para a máquina de corte de aço totalmente automática enquanto ela espera, comprometendo gravemente a eficiência da sua produção. No entanto, com a integração de um manipulador de bobinas com braço cruzado, esse problema é completamente resolvido: imediatamente após a máquina de corte de aço totalmente automática terminar sua operação, um carrinho de descarga transporta automaticamente o material cortado cortado para o manipulador com braço cruzado. O braço cruzado então assume a recepção e o armazenamento temporário das bobinas acabadas, permitindo que o carrinho de descarga retorne imediatamente à linha de corte de aço totalmente automática para auxiliar no próximo ciclo de produção - conseguindo assim uma integração perfeita das etapas de corte, descarga e armazenamento.
Sistema de acionamento montado na parte superior: O portão giratório utiliza um sistema de acionamento montado na parte superior – composto por engrenagens de suporte e um motor – o que facilita a manutenção. Este design garante estabilidade operacional e confiabilidade.
Sinal e Posicionamento Mecânico: O portão giratório emprega um sistema de posicionamento híbrido que combina detecção baseada em sinal com paradas mecânicas, garantindo movimento preciso e posicionamento preciso das bobinas. Este mecanismo de posicionamento avançado garante uma operação segura e altamente eficiente.
Estrutura estável e confiável: O portão giratório apresenta uma estrutura robusta projetada para operação estável. Capaz de suportar facilmente cargas pesadas, fornece uma solução segura e confiável para o manuseio de bobinas grandes e pesadas.
Você gostaria de aprender mais sobre as funções de outros componentes dentro de umlinha de corte de aço totalmente automática? Sinta-se à vontade para entrar em contato diretamente com KINGREAL STEEL SLITTER!
