A simplesmente corte na linha do comprimentoé um equipamento crucial para processamento de bobinas, projetado para cortar matérias-primas horizontalmente de acordo com as necessidades do cliente e prepará-las para processos de conformação subsequentes. O material processado pela linha simples de corte no comprimento é normalmente usado para um único processo de conformação, como estampagem, dobra e estiramento de chapas metálicas. As linhas simplesmente cortadas no comprimento certo são amplamente preferidas devido ao seu tamanho reduzido e à adequação para o processamento de materiais metálicos finos e leves, tornando-as particularmente adequadas para produção em pequena escala ou para aqueles que são novos na indústria.

Este artigo detalha a configuração básica de uma linha simples de corte longitudinal, na esperança de fornecer uma referência valiosa.

Descrição do Simplesmente cortar na linha de comprimento

simplesmente corte na linha do comprimentosão projetados especificamente para processar materiais metálicos relativamente leves. Suas velocidades de produção são lentas e a rigidez da estrutura da máquina é relativamente fácil de manter. Além disso, devido à sua baixa capacidade instalada, as linhas de corte simples ocupam uma área relativamente pequena, tornando-as ideais para a produção de pequenos lotes. No entanto, à medida que as larguras das folhas, as espessuras dos materiais e os pesos das bobinas aumentam, o aumento da velocidade de produção exige um aumento significativo nas margens de segurança, colocando desafios ao design simplificado.

Além disso, os sistemas de alimentação e empilhamento pós-corte de linhas simples de corte longitudinal variam dependendo das necessidades específicas, resultando em diversas configurações e desafios na padronização. Portanto, compreender a combinação de vários equipamentos relacionados é uma das chaves para dominar a configuração de uma linha simplesmente cortada no comprimento certo.

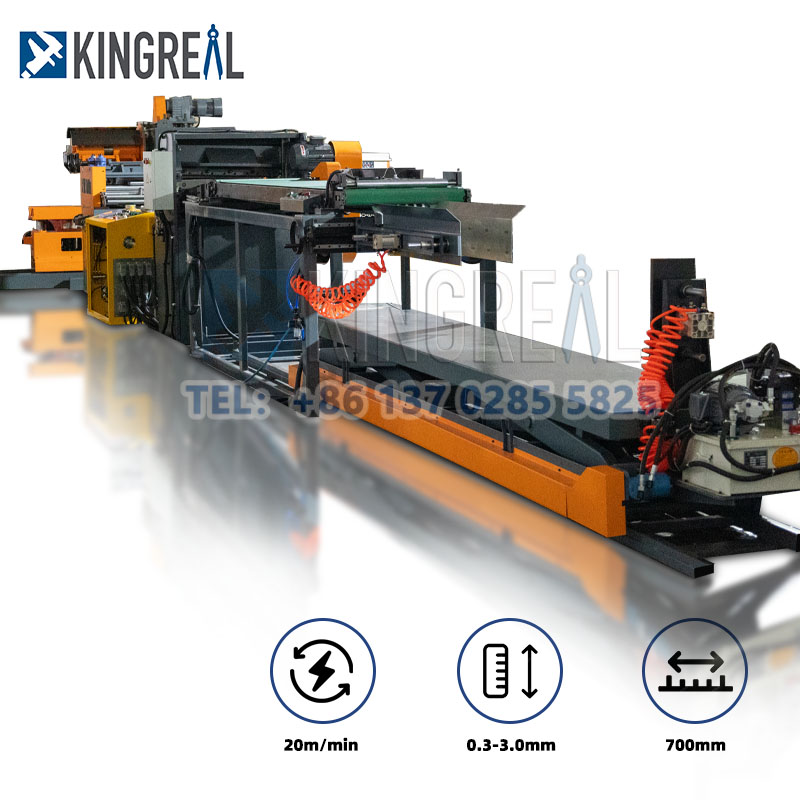

Uma linha simples de corte no comprimento consiste principalmente em um desbobinador independente, endireitador, alimentador de rolo servo CNC e máquina de corte no comprimento. Todos os processos de carregamento, desenrolamento, endireitamento, alimentação e corte da linha de corte simples são automatizados. Para ajudá-lo a entender melhor esse tipo de linha de corte simples no comprimento, uma linha de corte no comprimento simples projetada e desenvolvida pelos engenheiros da KINGREAL STEEL SLITTER foi lançada no YouTube. Você pode visualizar rapidamente o conteúdo.

Configuração básica de linha de corte simples no comprimento

Durante a produção inicial de materiais, umsimplesmente corte na linha do comprimentofoi projetado para manter as funções básicas da linha de produção correspondente. Especialmente para linhas simples de corte longitudinal, diferentes combinações podem atender a diversas necessidades de produção. Portanto, compreender as necessidades específicas do cliente é a base para desenvolver a configuração ideal da máquina.

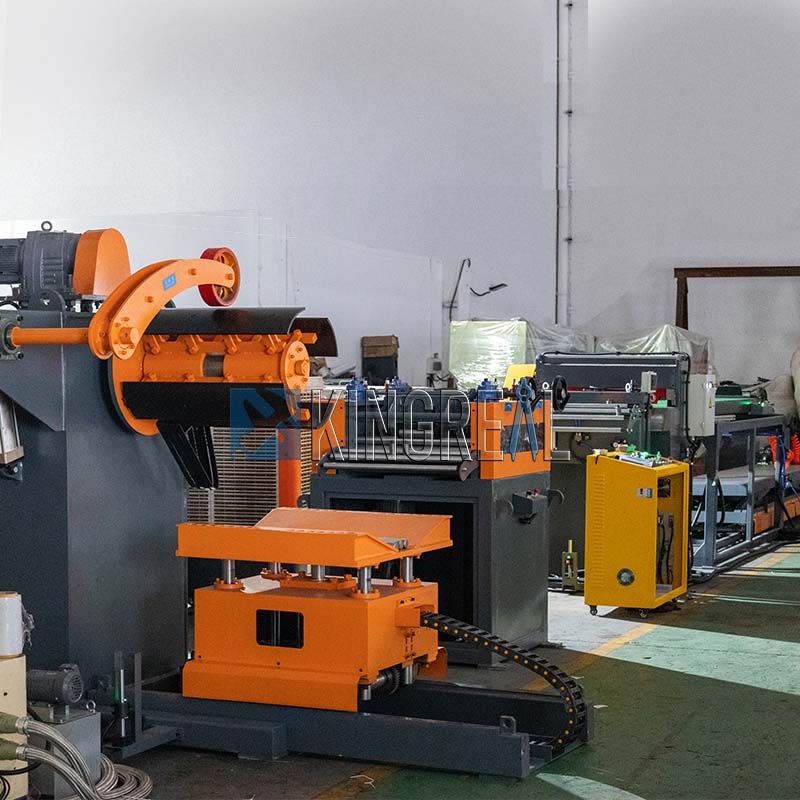

● Carregamento de material e sistema de guia para linha simplesmente cortada no comprimento

O projeto do sistema de carregamento e guia de materiais de umlinha de corte simples no comprimentotambém depende das características do material do cliente. Geralmente, o sistema de carregamento de material de uma linha simplesmente cortada no comprimento certo pode ser uma combinação de equipamento de unidade dividida ou equipamento dois em um (como GO, ML, CL, TGL, etc.). Ao selecionar a seção de manuseio de materiais, fatores como largura do material, diâmetros interno e externo, espessura do material, método de retenção do material e capacidade de carga devem ser considerados para garantir a configuração de energia adequada e a necessidade de suporte auxiliar.

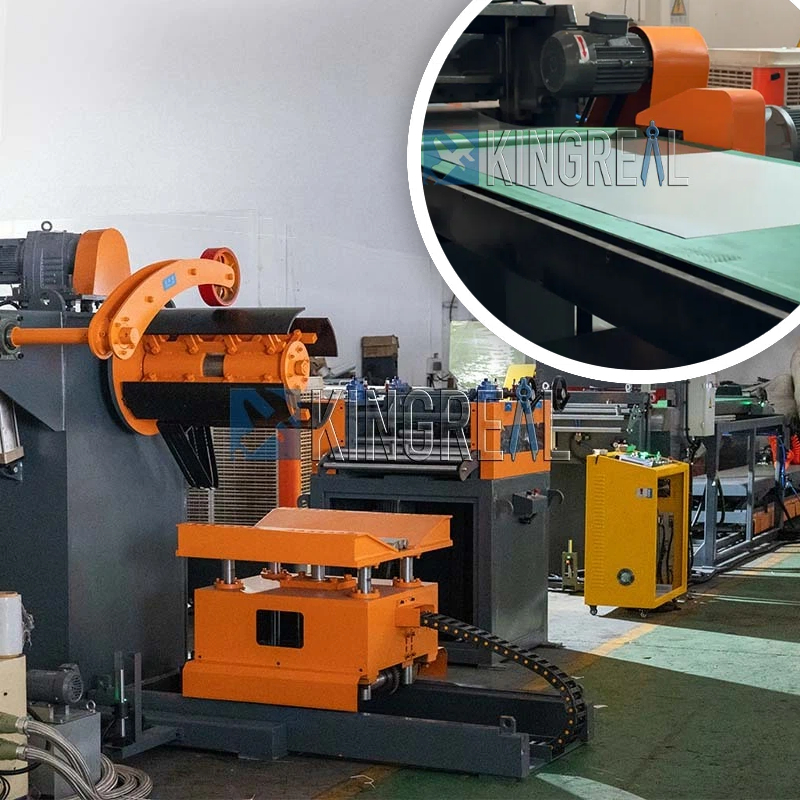

Para a seção de correção, o projeto deve selecionar o tamanho e o layout da roda de correção apropriados com base na espessura do material, ao mesmo tempo que determina a potência da máquina de correção com base na velocidade de produção. Os requisitos de planicidade do cliente também influenciarão o número, o layout e o método de acionamento das rodas de correção. Como um fabricante simples de linhas de corte longitudinal que atende o mercado internacional, os engenheiros da KINGREAL STEEL SLITTER consideraram totalmente a ênfase do mercado internacional na segurança ao projetar o suporte de material central e o controlador de velocidade variável de correção para a linha simplesmente cortada em comprimento.

A seção de alimentação da linha simples de corte no comprimento é selecionada com base inteiramente nos requisitos de corte no comprimento do cliente e na eficiência do material em folha. Dependendo da fonte de alimentação, a seção de alimentação pode ser configurada com controle de velocidade variável CA, controle de motor CC ou controle de servo motor. Para aplicações de corte transversal de construção com baixa qualidade de material e grandes tolerâncias de corte no comprimento, um circuito que consiste em uma fonte de alimentação de correção, um conversor de frequência e um codificador de comprimento pode ser usado para corte direto no comprimento. Para materiais mais espessos e resistentes com menores requisitos de produção, uma combinação de motor CC e codificador de comprimento também é uma boa opção. Para materiais que exigem alta velocidade, alta capacidade de produção e alto grau de automação, recomenda-se um sistema de corte no comprimento baseado em servo.

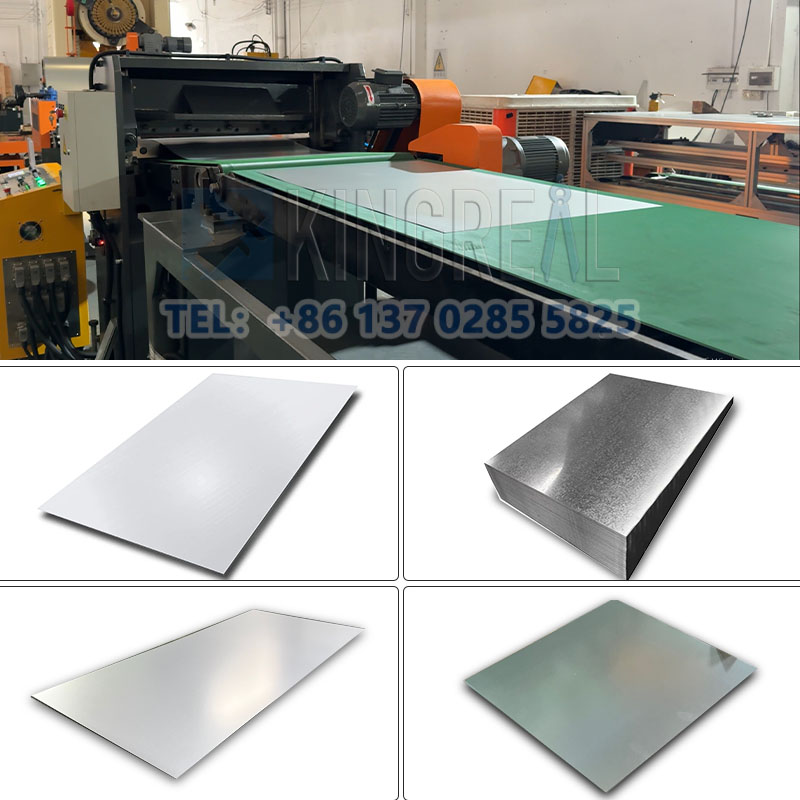

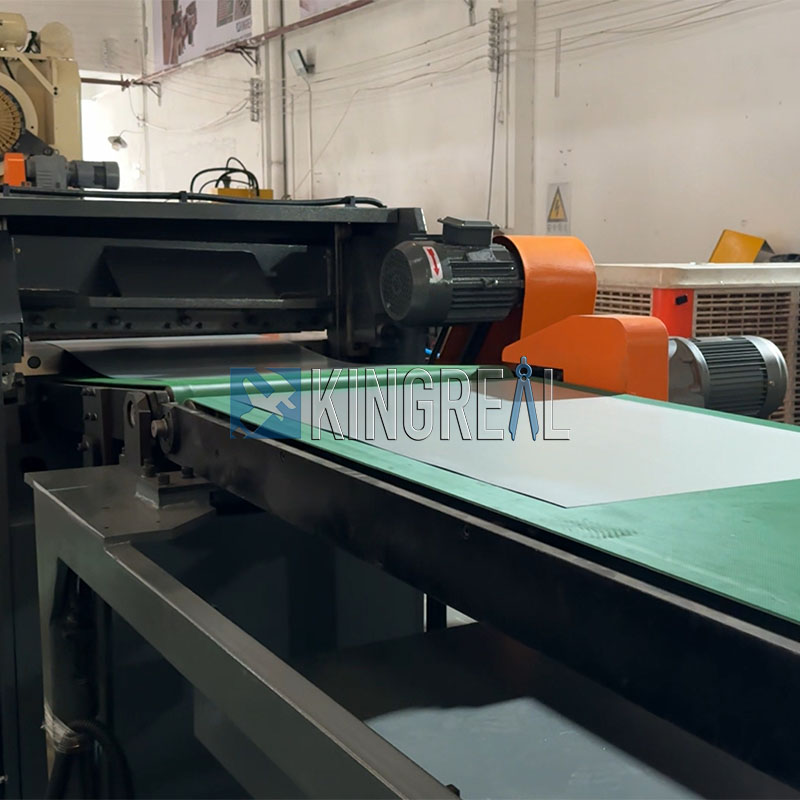

●Seção de corte para simplesmente cortar a linha de comprimento

A seção de corte de uma linha de corte longitudinal simples é categorizada principalmente em vários tipos, incluindo a tesoura de cabeça embutida da linha de corte simples, tesouras mecânicas (hidráulicas) e tesouras de alta velocidade com embreagem pneumática (ou tesouras hidráulicas de alta velocidade). Para linhas simples de corte longitudinal com baixos requisitos de produção, a tesoura de cabeça pode ser usada diretamente. Para linhas de corte de metal de baixo a médio comprimento com amplas larguras de material e uma ampla faixa de espessura, tesouras mecânicas ou hidráulicas são mais adequadas. Para aplicações com requisitos de cisalhamento mais elevados e um determinado requisito de velocidade, devem ser consideradas tesouras de alta velocidade com embreagem pneumática ou tesouras hidráulicas de alta velocidade.

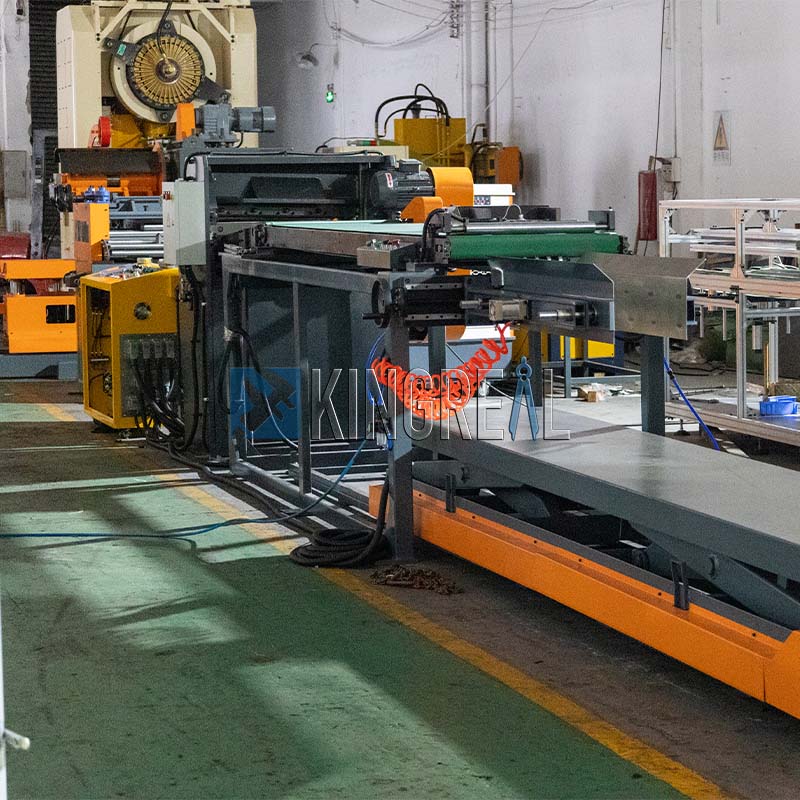

●Método de coleta de produtos para linha simples de corte longitudinal

O método de coleta de produtos para umsimplesmentecortar na linha do comprimentodepende das necessidades específicas do cliente para esse tipo de linha. Os métodos de coleta podem ser amplamente categorizados como coleta manual, coleta simples por levantamento e paletização automática. Para equipamentos internos com materiais mais finos, comprimentos de corte mais curtos e volumes de produção mais baixos, a coleta manual e a paletização são opções comuns. Para linhas de corte simples, se o comprimento de corte exceder 600 mm e exceder a faixa de pega manual, uma empilhadeira pode ser considerada para coleta. Para produção de alto volume ou fornecedores de materiais que precisam processar materiais com grandes variações de largura e comprimento, a paletização automática é a escolha ideal.

simplicidadey corte na linha do comprimentos, devido à sua flexibilidade, tamanho compacto e alto grau de automação, são a escolha ideal para muitas pequenas e médias empresas e novos participantes no setor. Ao configurar racionalmente cada componente, linhas simples de corte longitudinal podem atender às necessidades de processamento de diversos materiais e melhorar a eficiência da produção. Além disso, um profundo conhecimento das necessidades dos clientes ajudará os fabricantes a fornecer soluções mais precisas e simples para linhas de corte sob medida, garantindo um nicho no mercado competitivo.

KINGREAL STEEL SLITTER espera que este artigo ajude você a entender a configuração básica de uma linha simples de corte no comprimento. Se você tiver mais dúvidas ou perguntas, entre em contato com KINGREAL STEEL SLITTER para uma discussão mais aprofundada.
