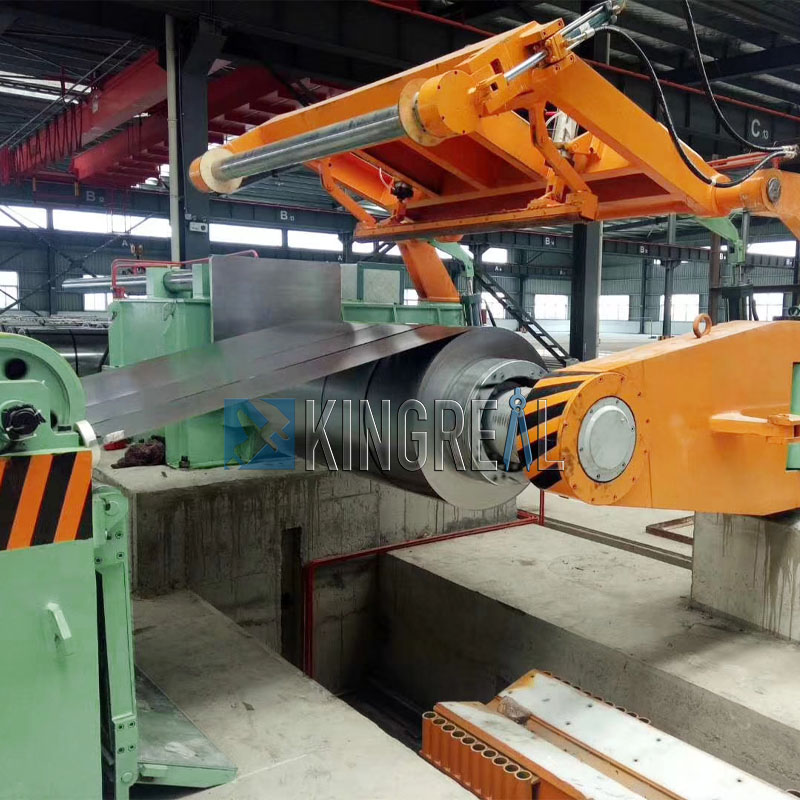

A máquina de corte de aço galvanizadocorta principalmente tiras de metal longitudinalmente e rebobina as tiras estreitas resultantes em bobinas. Esta linha de corte de aço galvanizado compreende desenrolamento, posicionamento de material, corte e rebobinamento. É amplamente procurado por sua facilidade de operação, alta qualidade de corte, alta utilização de material e regulação contínua da velocidade de corte.
Cada detalhe dolinha de corte de aço galvanizadoé meticulosamente projetado pelos engenheiros da KINGREAL STEEL SLITTER. Não só cumpre a sua função de corte, como também garante a segurança operacional. Você pode não ter notado, mas os recursos de proteção da máquina de corte de aço galvanizado estão incorporados em todos os aspectos de sua operação.
Por exemplo, o eixo da lâmina da linha de corte de aço galvanizado é suportado por rolamentos do eixo da máquina-ferramenta de alta precisão, minimizando o desvio axial e radial. Além disso, o disco da lâmina utiliza um mecanismo de travamento de três pontos com porcas (ou uma porca hidráulica para um aperto seguro), garantindo precisão dimensional e travamento seguro. Para facilitar o ajuste da velocidade de corte, são empregados componentes de controle eletrônico e hidráulico. Isto não só proporciona alta confiabilidade e imunidade robusta ao sistema de controle, mas, mais importante ainda, apresenta uma função de autodiagnóstico, permitindo a rápida identificação das causas das falhas. Além disso, as máquinas de corte de aço galvanizado são claramente posicionadas através de uma bucha excêntrica. Mesmo com alterações na excentricidade e no peso de cisalhamento, a altura de avanço permanece constante, garantindo confiabilidade e segurança.
A lâmina é o componente de acionamento domáquina de corte de aço galvanizado. O desempenho ideal de corte depende muito da lâmina e, mais importante, da configuração do suporte da lâmina. As linhas de corte de aço galvanizado empregam uma variedade de configurações de porta-lâminas, cada uma com suas próprias características exclusivas e escopo aplicável. porta-ferramentas para máquinas de corte de aço galvanizado vêm em quatro tipos: controle deslizante, excêntrico, eixo de lâmina ajustável e braço oscilante. O tipo deslizante é um dos primeiros e mais comuns tipos de porta-ferramentas para linha de corte de aço galvanizado. Neste tipo, o eixo inferior da lâmina é fixado nas estruturas móveis e fixas, enquanto o eixo superior da lâmina é alojado nos controles deslizantes esquerdo e direito. Esses controles deslizantes permitem o movimento vertical dentro dos trilhos-guia das estruturas móveis e fixas.
Os porta-ferramentas excêntricos são, em sua maioria, excêntricos duplos, o que significa que os eixos das lâminas superior e inferior são suportados dentro de luvas excêntricas. Acionados por um eixo de engrenagem síncrona através de uma engrenagem de ajuste, esses eixos giram em direções opostas para ajustar a excentricidade, variando assim a altura dos eixos das lâminas superior e inferior.
Os porta-ferramentas com comprimento ajustável do eixo da lâmina têm uma característica única: a estrutura móvel esquerda pode ser ajustada para se aproximar do par de lâminas mais externo na extremidade esquerda do eixo da lâmina, encurtando o comprimento de trabalho do eixo da lâmina e aumentando a rigidez do eixo da lâmina. Esse recurso permite que as máquinas de corte de aço galvanizado manuseiem tiras largas e finas, bem como tiras estreitas e grossas, proporcionando assim uma ampla gama de aplicações. O último tipo é o porta-lâmina com braço oscilante. Sua estrutura é muito mais simples, tornando-a adequada principalmente para corte de tiras finas.
 |
 |
 |
Máquinas de corte de aço galvanizadosão usados principalmente para processamento de chapas metálicas e suas funções são amplamente automatizadas, tornando o sistema de controle dentro do equipamento particularmente importante. As linhas de corte de aço galvanizado empregam um sistema de servocontrole eletro-hidráulico, que utiliza principalmente a conversão de vários sinais para realizar diversas ações. No entanto, existem muitos métodos de conversão de sinal disponíveis.
1. Método de válvula liga-desliga de alta velocidade para linha de corte de aço galvanizado
. O desempenho ideal de corte depende muito da lâmina e, mais importante, da configuração do suporte da lâmina. As linhas de corte de aço galvanizado empregam uma variedade de configurações de porta-lâminas, cada uma com suas próprias características exclusivas e escopo aplicável. porta-ferramentas para máquinas de corte de aço galvanizado vêm em quatro tipos: controle deslizante, excêntrico, eixo de lâmina ajustável e braço oscilante. O tipo deslizante é um dos primeiros e mais comuns tipos de porta-ferramentas para linha de corte de aço galvanizado. Neste tipo, o eixo inferior da lâmina é fixado nas estruturas móveis e fixas, enquanto o eixo superior da lâmina é alojado nos controles deslizantes esquerdo e direito. Esses controles deslizantes permitem o movimento vertical dentro dos trilhos-guia das estruturas móveis e fixas.
2. Método de conversão digital para analógico para linha de corte de aço galvanizado
Um conversor digital para analógico converte o sinal digital gerado pelo computador em uma grandeza analógica, que é usada para controlar a corrente aplicada à entrada de uma servoválvula ou válvula proporcional. O sinal de feedback também é convertido em uma quantidade digital por um conversor analógico-digital e então alimentado no computador, completando a conversão do sinal.
3. Método de motor de passo para linha de corte de aço galvanizado
Baseia-se em um método de conversão implementado por um controlador de motor de passo. O sinal digital emitido pelo computador é inserido como pulsos no conversor. O ângulo de rotação do motor de passo é convertido em uma abertura de válvula através de um dispositivo de transmissão, formando assim uma válvula de fluxo digital. Além disso, a pressão de saída é proporcional à pressão de saída, formando uma válvula de pressão digital, conseguindo assim o efeito desejado.
Durantelinha de corte de aço galvanizadooperação, a tensão é um parâmetro de desempenho crucial, afetando as operações de enrolamento e desenrolamento. Para controlar eficazmente a tensão em máquinas de corte de aço galvanizado, os controladores de tensão são componentes essenciais. O controlador de tensão mede a velocidade, calcula o diâmetro do enrolamento e ajusta a tensão medindo o torque da carga.
Como o controlador de tensão em uma linha de corte de aço galvanizado emite um sinal analógico padrão de zero a dez volts correspondente ao torque nominal do motor assíncrono, esse sinal analógico pode ser conectado a um conversor de frequência para selecionar uma referência de torque. Isso garante tensão constante durante a operação. Se estiver no modo de controle de tensão, seja um motor DC, um motor AC ou um servo motor, a velocidade deverá ser limitada. Caso contrário, quando o torque gerado pelo motor superar o torque da carga e funcionar, será gerada aceleração rotacional, fazendo com que a velocidade continue aumentando até atingir a velocidade máxima.
