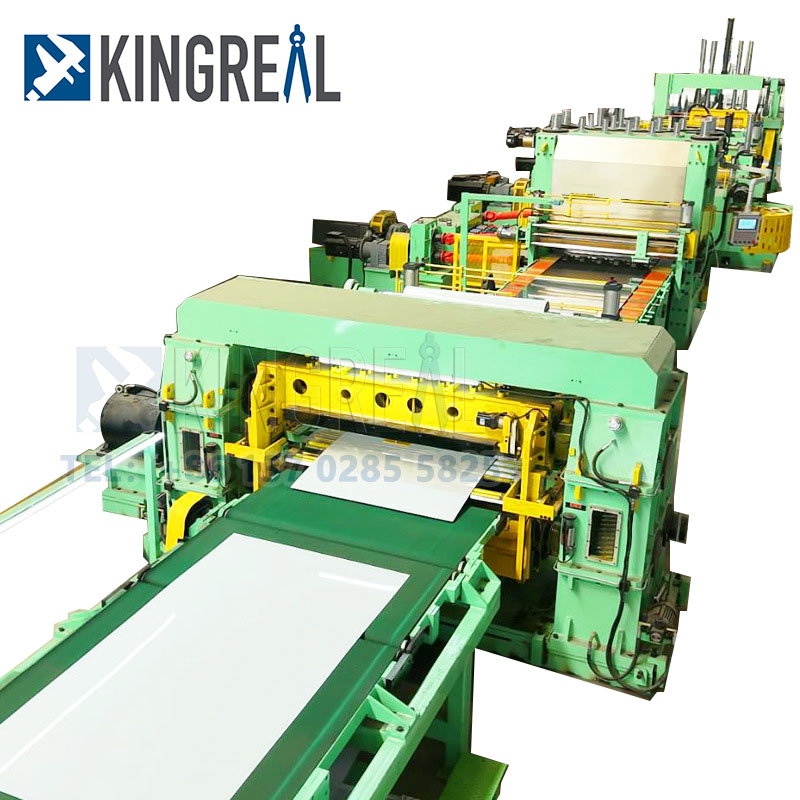

Corte de aço inoxidável para a máquina de comprimentoé um equipamento indispensável e importante na indústria de fabricação moderna.
Ele realiza um corte eficiente e preciso das bobinas de aço inoxidável através do trabalho coordenado de componentes de precisão múltiplos.
Neste artigo, o Kingreal Steel Slitter discutirá os principais componentes da linha de aço inoxidável na linha de comprimento com você, analisará seu processo de trabalho e o ajudará a entender melhor a função e a importância do corte de aço inoxidável na máquina de comprimento.

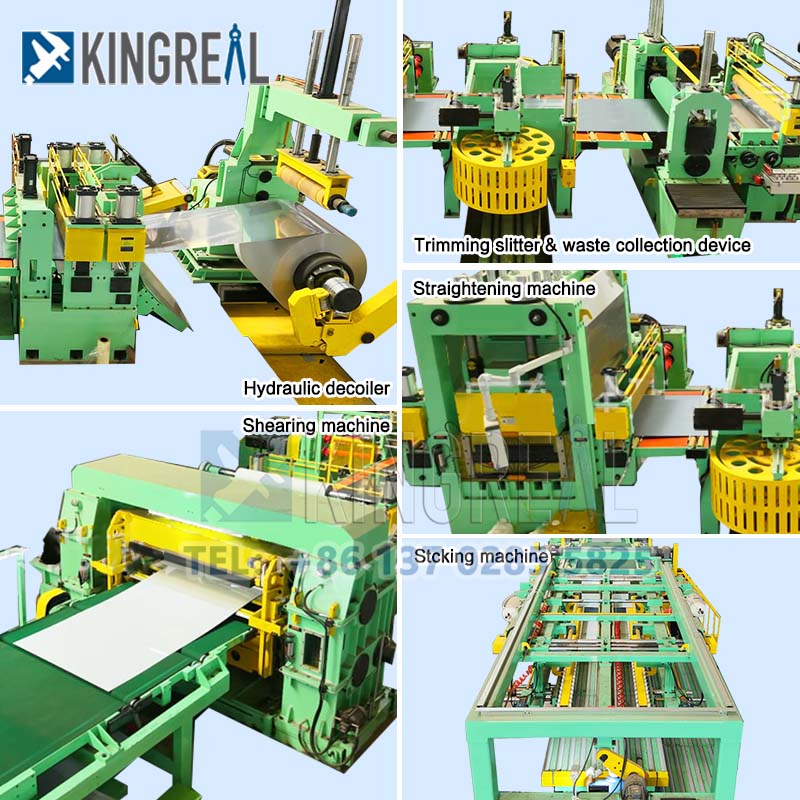

No processo de trabalho deCorte de aço inoxidável para a máquina de comprimento, o sistema de manuseio de matéria -prima é a primeira etapa crucial. É composto principalmente de decomínio, máquina de nivelamento e dispositivo de centralização.
1.1 DECHOLER PARA O AÇO ANTECIMENTO CUTO A LINHA LIMPE
O decomínio é geralmente dividido no tipo cantilever e na estrutura da cabeça do cone duplo. O primeiro é adequado para bobinas menores, enquanto o último é mais adequado para bobinas maiores e mais pesadas. A ajuste da velocidade de desenrolamento permite que a máquina de aço inoxidável reduz a máquina de comprimento para se adaptar a diferentes necessidades de produção.
Ao mesmo tempo, o sistema de tensionamento hidráulico e o dispositivo de guia garantem a estabilidade do material durante o processo de desenrolamento para evitar o desvio do material causado por tensão desigual.
1.2 Dispositivo de nivelamento e centralização
A máquina de nivelamento é uma parte indispensável da máquina de aço inoxidável na máquina de comprimento. Sua estrutura multi-rolo (geralmente 5-11 rolos) pode efetivamente eliminar a deformação da onda e flexão do material, garantindo que a precisão do nivelamento atinja ≤0,5 mm/m.
O dispositivo de centralização usa sensores fotoelétricos e cilindros de correção hidráulica para ajustar a posição lateral da faixa em tempo real, garantindo assim o posicionamento preciso dos processos subsequentes.
A função principal doCorte de aço inoxidável na linha de comprimentoé o processamento de cisalhamento, portanto, o sistema de alimentação e dimensionamento e o grupo de máquinas cruzados são suas principais partes.
2.1 Sistema de alimentação e dimensionamento para aço inoxidável cortado na linha de comprimento
O grupo de rolos de alimentação consiste em um rolo ativo e um rolo acionado, e a superfície é coberta com borracha resistente ao desgaste para garantir que o material não deslize durante o processo de alimentação.
Acionado por um motor servo, a precisão da alimentação pode atingir ± 0,1 mm e a alimentação de 500-6000 mm de comprimento fixo pode ser alcançado. O defletor de comprimento fixo adota um parafuso de bola e uma estrutura de guia linear, e a posição é ajustada eletricamente, e um controle de circuito fechado é formado com um codificador para garantir a precisão do comprimento da alimentação.
2.2 Unidade de corte transversal para o aço inoxidável cortado em comprimento

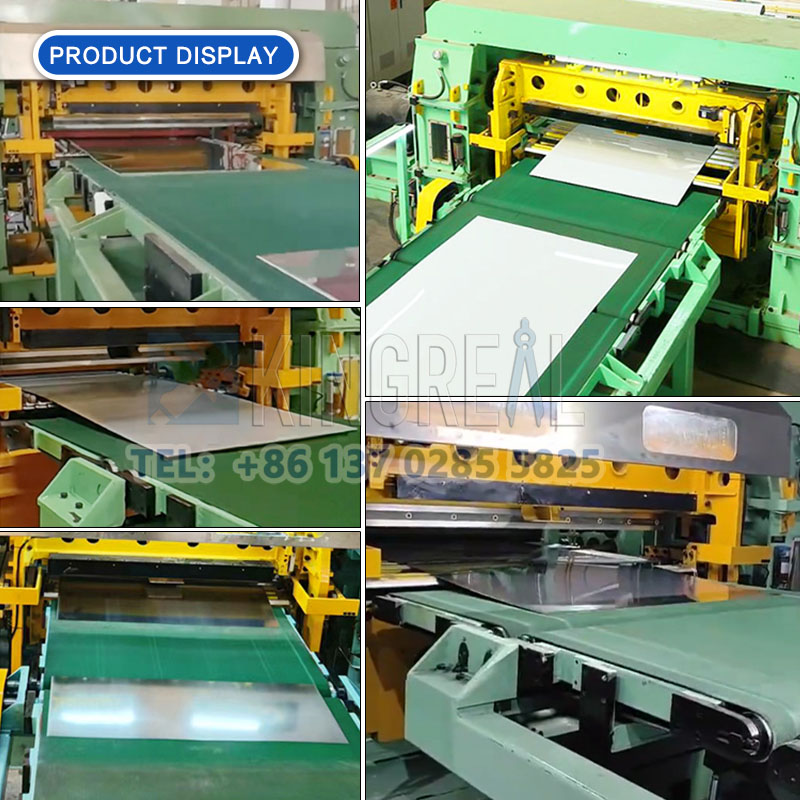

A unidade de corte transversal é o núcleo do processo de cisalhamento da linha de aço inoxidável na linha de comprimento.
Consiste em um eixo de lâmina superior, um eixo de lâmina inferior e um dispositivo de prensagem hidráulica. O material da lâmina é geralmente Cr12Mov, com uma dureza de HRC58-62.
A velocidade de cisalhamento pode atingir 10-60 vezes/minuto e pode processar placas com uma espessura de 0,1-6 mm. O mecanismo de ajuste da lacuna permite ajuste manual ou elétrico da lacuna da lâmina para garantir altos padrões de qualidade de cisalhamento.
 |
 |
No trabalho doCorte de aço inoxidável para a máquina de comprimento, o manuseio de resíduos é tão importante quanto o empilhamento de produtos acabados.
3.1 cisalhamento de resíduos e coleta
O cisalhamento do fio da borda é um dispositivo instalado em ambos os lados da unidade de cisalhamento, que pode cisgar o resíduo da borda em pequenos segmentos de 50-100 mm e enviá-lo para a caixa de coleta de chips através da correia transportadora de resíduos.
Além disso, o triturador (opcional) executa esmagamento secundário no desperdício de placa espessa, e o tamanho das partículas é controlado a ≤100 mm para a reciclagem subsequente.

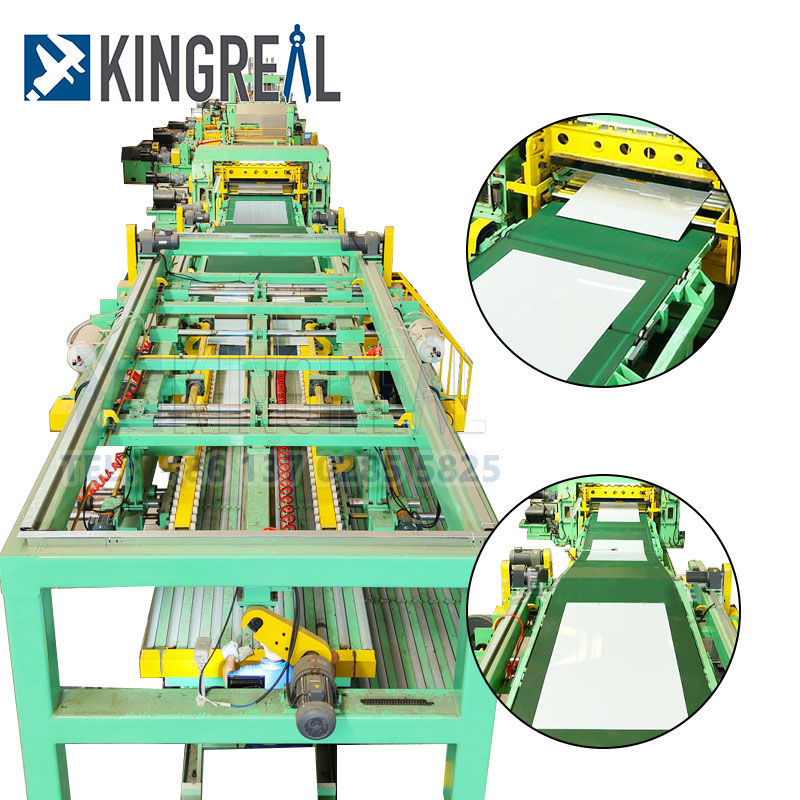

3.2 Dispositivo de empilhamento para aço inoxidável cortado na linha de comprimento
O dispositivo de empilhamento garante o gerenciamento eficaz de produtos acabados. A velocidade da correia transportadora é ajustada para 0,5-2m, e a camada de borracha anti-deslizamento na superfície impede que o produto acabado deslize.
O mecanismo de empilhamento consiste em uma plataforma de elevação, uma placa de pressão e um defletor de posicionamento, que pode empilhar automaticamente várias camadas de produtos acabados (altura ≤1,5m) e está equipado com um sensor de pesagem para monitorar o peso dos produtos acabados para garantir o empilhamento padronizado dos produtos acabados.
O sistema hidráulico e o sistema de controle elétrico são as fontes de energia para garantir a operação eficiente e estável doCorte de aço inoxidável para a máquina de comprimento.
4.1 Sistema hidráulico para aço inoxidável cortado na linha de comprimento
A unidade de energia do sistema hidráulico consiste em uma bomba hidráulica, um tanque de óleo e um refrigerador, que fornece energia para a tensão desenrolada, o dispositivo de prensagem etc.
A escolha da bomba hidráulica (como uma bomba de engrenagem ou uma bomba de Guisai) afeta a taxa de fluxo do sistema hidráulico (20-100L/min), enquanto a capacidade do tanque de óleo (500-2000L) afeta a estabilidade do sistema.
A cooperação de atuadores, como cilindros hidráulicos e válvulas proporcionais, realiza um controle preciso da ação.
4.2 Sistema de controle elétrico para aço inoxidável cortado na linha de comprimento
O sistema de controle elétrico geralmente adota a marca Siemens ou Mitsubishi PLC, o servo integrado, o conversor de frequência e a interface humana-máquina (HMD), que podem definir parâmetros de processo e monitorar o status de operação do corte de aço inoxidável para a máquina de comprimento em tempo real.
A rede do sensor inclui codificadores, sensores de tensão e interruptores fotoelétricos, etc., formando um controle de malha fechada para garantir a operação automática do corte de aço inoxidável na linha de comprimento.
Além dos componentes principais, oCorte de aço inoxidável para a máquina de comprimentotambém está equipado com uma variedade de dispositivos auxiliares para melhorar a eficiência e a segurança da produção.
5.1 Sistema de remoção de poeira para aço inoxidável cortado na linha de comprimento
O sistema de remoção de poeira remove os detritos da superfície da folha através de um aspirador de pó ou um soprador para evitar a contaminação do produto acabado, melhorando assim a qualidade e a aparência do produto.
5.2 Dispositivo de proteção de segurança para o aço inoxidável corte na linha de comprimento
Os dispositivos de proteção de segurança são medidas importantes para garantir a segurança dos operadores, incluindo botões de parada de emergência, cortinas de luz de segurança, tampas de proteção etc. Esses dispositivos podem responder a emergências em tempo hábil e evitar acidentes de segurança.
5.3 Sistema de lubrificação para a aço inoxidável Corte em comprimento Máquina de comprimento
O sistema de lubrificação usa um dispositivo de fornecimento automático de óleo para lubrificar os trilhos da guia, os parafusos de chumbo e outros componentes regularmente para reduzir o desgaste e aumentar a vida útil da linha de aço inoxidável na linha de comprimento.
 |
 |
O design de precisão e a operação eficiente dos componentes principais doCorte de aço inoxidável na linha de comprimentosão a base para alcançar o corte preciso das bobinas de aço inoxidável.
Através de uma análise abrangente do processamento de matérias -primas, processamento de cisalhamento, processamento de resíduos, controle hidráulico e elétrico e dispositivos auxiliares, podemos ver que o corte de aço inoxidável na máquina de comprimento não apenas desempenha um papel importante na indústria de fabricação, mas também faz contribuições positivas para melhorar a eficiência da produção, garantir a segurança e a redução dos custos.
No desenvolvimento futuro, a tecnologia da linha de corte de aço inoxidável até o comprimento continuará a melhorar, e a tendência de inteligência e automação promoverá ainda mais a expansão de suas áreas de aplicação.
Espero que este artigo possa ajudá -lo a ter um entendimento mais profundo dos componentes principais da máquina de aço inoxidável para a máquina de comprimento e sua importância na fabricação moderna.
