Introdução à linha de corte em loop

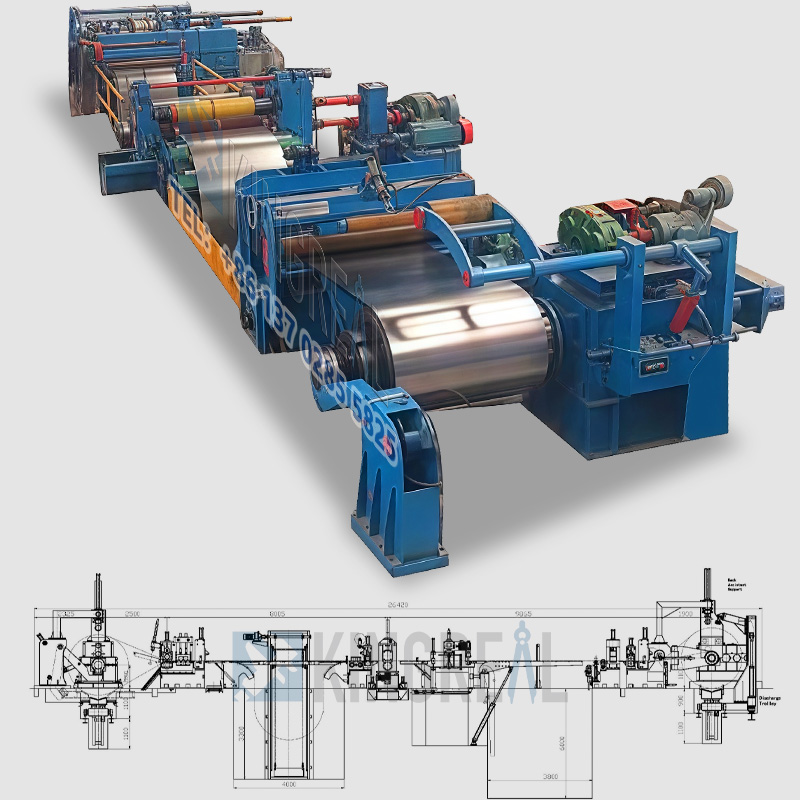

A linha de corte longitudinal é personalizada para clientes que necessitam de processamento em alta velocidade de materiais finos e de alta precisão para produzir múltiplas tiras estreitas com precisão excepcional. É amplamente utilizado em setores com requisitos rigorosos de precisão no corte de tiras, como as indústrias automotiva, eletrônica e de eletrodomésticos. Através de um layout cientificamente projetado, a máquina de corte longitudinal alcança operações de corte altamente eficientes e precisas. Uma característica fundamental do projeto – e a principal distinção que separa a linha de corte de laço das linhas de corte de metal padrão – é a incorporação de um acumulador de laço tipo poço situado dentro da fundação do equipamento. A profundidade e o comprimento reais deste poço são determinados especificamente com base na espessura da tira de metal e na velocidade de corte pretendida; essas dimensões governam diretamente a precisão do corte e a estabilidade operacional da máquina de corte longitudinal. Para tiras mais finas - que possuem alta ductilidade e são propensas à deformação - normalmente é necessário um furo mais profundo para garantir que a tira permaneça relaxada de forma estável dentro do acumulador de laço, evitando assim enrugamento ou desvio lateral durante o processo de corte. Por outro lado, para tiras mais espessas – que apresentam maior rigidez e resistência à deformação – é necessário um poço mais longo para acomodar adequadamente os requisitos de amortecimento da tira. Além disso, à medida que a velocidade de corte aumenta, as exigências quanto à profundidade e ao comprimento da cava tornam-se mais exigentes. Somente satisfazendo esses requisitos exatos a linha de corte em loop pode maximizar seu potencial de corte em alta velocidade e, ao mesmo tempo, garantir que a qualidade do corte permaneça inalterada, garantindo assim que o sistema funcione consistentemente com extrema precisão e eficiência.

Características da máquina de corte de loop

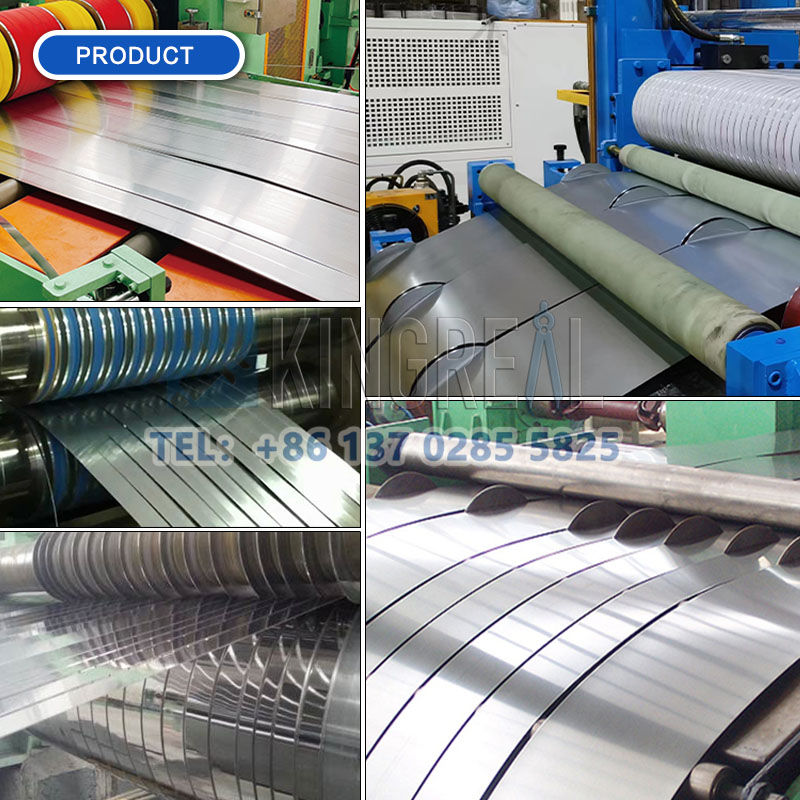

●Operação de alta eficiência — As velocidades máximas de produção podem atingir até 230 m/min, com velocidades ajustáveis ​​de forma flexível para atender a requisitos operacionais específicos. ●Corte de múltiplas tiras — A linha de corte em laço é capaz de cortar simultaneamente o material em até 40 tiras estreitas em uma única passagem. ●Automação Total — A máquina de corte longitudinal é integrada com um braço de armazenamento de bobina tipo catraca tipo cruzado e uma linha automatizada de embalagem de bobina cortada para minimizar ao máximo os requisitos de trabalho manual.

Várias configurações de design para linha de corte em loop

(1) Linha de corte de loop único

(a) Corte de loop de entrada única:O princípio central do projeto desta configuração envolve o posicionamento de um acumulador de loop antes da unidade de corte. Esta arquitetura específica melhora consideravelmente a precisão do corte e agiliza o processo de corte da linha de corte em anel. Este projeto claramente impede o deslizamento nas lâminas de corte, permitindo corte com microtensão ou tensão zero, garantindo assim a precisão dimensional das tiras de corte - um fator importante para a capacidade da máquina de corte de laço de atender às demandas de fabricação de grande precisão.

Além de simplificar toda a estrutura da máquina de corte longitudinal e reduzir os custos de produção e a complexidade de manutenção, além de melhorar a eficiência operacional, o desbobinador não precisa de um mecanismo autocentrante adicional, pois o próprio laço inclui um.

(b) Corte de loop de saída única: Esta configuração de projeto é caracterizada pela colocação de um laço após a cortadora. Seguindo o processo de corte, as tiras cortadas são alimentadas pela cortadora em um circuito livre de tensão situado entre a cortadora e a unidade tensora; isso representa um dos esquemas de design de loop único mais amplamente adotados atualmente utilizados em linhas de corte de loop. Para o corte de tiras finas, pode ser necessário um sistema de guia de borda no lado de entrada para garantir o desenrolamento estável da bobina durante o processo de corte e para evitar que o desalinhamento da tira comprometa a precisão do corte. Essa abordagem atende a duas funções principais: primeiro, evita efetivamente problemas relacionados ao recuo assíncrono entre tiras individuais – geralmente causado por variações na espessura da tira – controlando com precisão a tensão de recuo para garantir um enrolamento limpo e uniforme da bobina.

Em segundo lugar, a inclusão de um laço no lado de saída permite que as tiras fluam livremente para longe das lâminas de corte, eliminando assim o desgaste da lâmina normalmente associado ao corte sob tensão; isso prolonga efetivamente a vida útil das lâminas e reduz os custos de manutenção do equipamento. Além disso, como a seção de saída opera sob um estado livre de tensão, ela evita efetivamente fenômenos de deformação - como "estrangulamento" (estreitamento da tira) - garantindo ainda mais a qualidade das tiras cortadas.

(2) Linha de corte de loop duplo

A principal característica da máquina de corte de laço duplo é a incorporação de dois laços estilo poço, estrategicamente posicionados em locais-chave distintos para trabalhar em conjunto. Este arranjo colaborativo melhora ainda mais o desempenho de corte e a estabilidade da linha, tornando-a ideal para aplicações de corte de alta velocidade envolvendo materiais de espessura fina, onde são necessários padrões extremamente elevados de qualidade de corte.

O primeiro loop é posicionado entre o desbobinador e a cortadora, servindo como componente crítico que permite a operação contínua e sincronizada de toda a linha. Sua principal função é amortecer e acomodar o diferencial de velocidade entre o processo de desenrolamento e o processo de corte. Ao fazer isso, garante que as operações de desenrolamento e corte ocorram continuamente e em perfeita sincronização, evitando assim problemas como estiramento da tira, deformação ou desvios de corte que poderiam surgir de incompatibilidades de velocidade. Entretanto, a tira de aço situada dentro do poço permanece num estado completamente relaxado. A cortadora retira a tira do poço para processamento; uma vez que não há contratensão presente durante a operação de corte, a geração de rebarbas é efetivamente minimizada, melhorando assim significativamente a qualidade da borda das tiras cortadas.

Um segundo poço de laço é posicionado entre a cortadora e a unidade de tensionamento/rebobinamento. Devido às tensões induzidas pelo corte e às variações de espessura inerentes à própria bobina laminada, as tiras individuais produzidas após o corte apresentam frequentemente pequenas diferenças de comprimento. Sem regulamentação adequada, esta discrepância perturbaria o processo de recuo, comprometendo a eficiência da produção e a qualidade do produto. Este poço de looping acomoda e compensa eficazmente estas variações de comprimento, garantindo assim a continuidade das operações de corte e rebobinamento e eliminando a necessidade de paradas de produção para realizar ajustes. Além disso, a presença deste poço de looping facilita o controle sincronizado dos motores que acionam a cortadora e a unidade de recuo.

Nota: Embora um poço de looping não seja estritamente obrigatório para todas as configurações de máquinas de corte de metal, ele é absolutamente essencial para aplicações de alta precisão, materiais de espessura fina, operações de alta velocidade e processos de corte de múltiplos fios. Por outro lado, linhas de corte simples projetadas para materiais de bitola padrão e velocidades operacionais mais baixas podem ser operadas com sucesso sem um poço em loop.

Perguntas frequentes sobre linha de corte em loop

1)Como funciona uma linha de corte em loop?

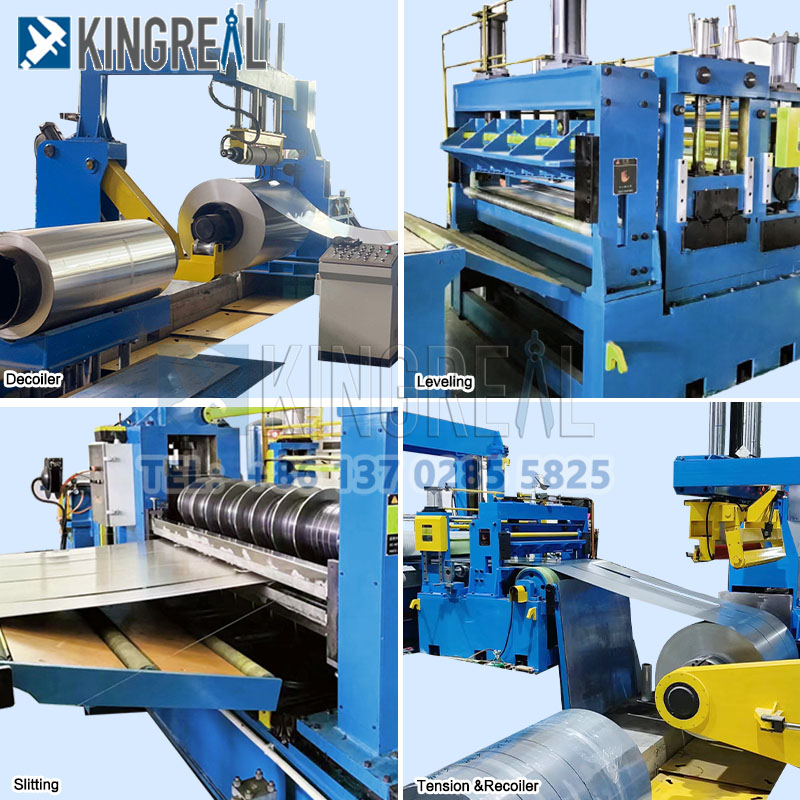

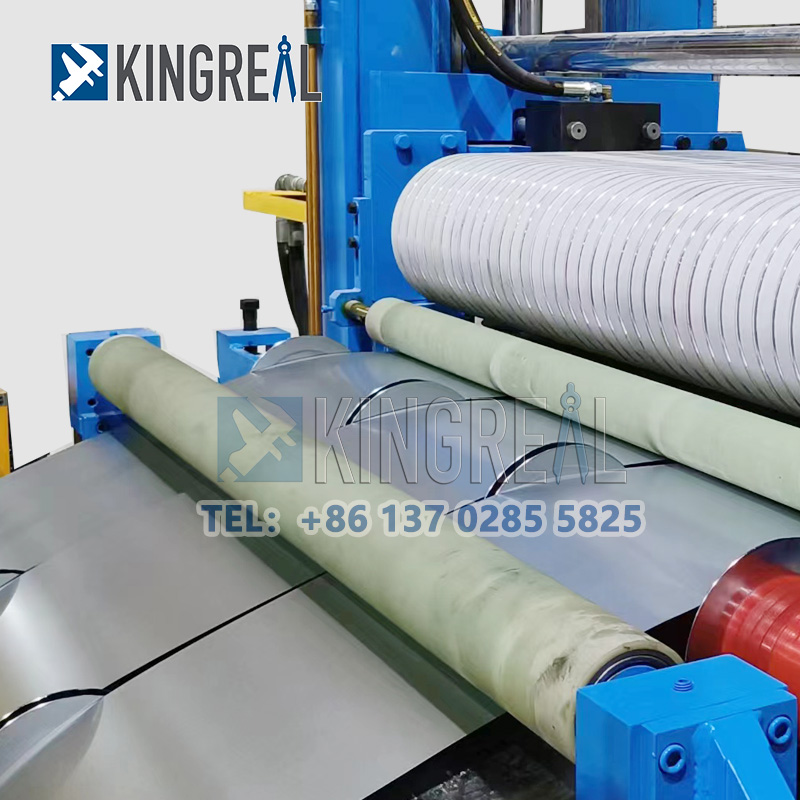

Uma máquina de corte de laço desenrola uma bobina de metal, corta-a em tiras mais estreitas usando facas rotativas e recua as tiras para processamento posterior ou envio.

2) Quais materiais podem ser processados ​​com uma linha de corte circular?

As máquinas de corte longitudinal podem processar vários metais, incluindo aço, aço inoxidável, alumínio, cobre, aço silício, PPGI e muito mais.

3) Quais são os benefícios da automação em linhas de corte de loops?

A automação pode melhorar a precisão e a consistência de tiras estreitas, reduzir o trabalho manual, aumentar a produção e minimizar o erro humano.

4) Com que frequência uma máquina de corte de laço deve ser mantida?

A manutenção das linhas de corte de loops é dividida em inspeções diárias e revisões periódicas. A equipe KINGREAL STEEL SLITTER fornecerá recomendações com base na frequência de uso do cliente e outros fatores.

5) Qual é a vida útil das lâminas de corte?

A vida útil das lâminas de corte é influenciada pelo volume de produção, condições operacionais e propriedades do material. Variações na composição e aplicação da lâmina normalmente afetam a longevidade.

Sobre KINGREAL STEEL SLITTER

Como designer e fabricante especializado de linhas de corte de metal, a KINGREAL STEEL SLITTER possui mais de duas décadas de ampla experiência no projeto e fabricação de linhas de corte de metal. Aproveitando o profundo conhecimento técnico e uma infraestrutura de fabricação robusta, a empresa projetou com sucesso inúmeras linhas de corte de metal até o momento. Esses sistemas foram comissionados com sucesso e atualmente estão operando sem problemas nas instalações de clientes em vários países e regiões do mundo, proporcionando eficiência de produção e valor excepcionais aos nossos clientes. As instalações da linha de corte de metal KINGREAL STEEL SLITTER abrangem uma área geográfica diversificada - incluindo Arábia Saudita, Itália, México, Brasil, Indonésia, Canadá, Turcomenistão e outros - cobrindo todos os principais mercados globais de processamento de metal e estabelecendo um rico portfólio de referências de projetos internacionais.

Mais recentemente, uma nova linha de corte de metal – fabricada em colaboração com um cliente na Índia – foi despachada com sucesso para as instalações do cliente ontem.

A KINGREAL STEEL SLITTER continua comprometida em otimizar continuamente os esquemas de projeto e os parâmetros de desempenho das linhas de corte de metal. Ao nos mantermos atualizados sobre os mais recentes avanços tecnológicos e respondermos diretamente aos requisitos práticos de produção de nossos clientes, garantimos que cada linha de corte de metal que fornecemos seja perfeitamente adaptada ao ambiente operacional específico e às necessidades de produção do cliente. Além disso, a KINGREAL STEEL SLITTER oferece aos clientes um conjunto abrangente de serviços de suporte, incluindo visitas à fábrica, projeto personalizado de linhas de corte de metal, instalação de máquinas, treinamento operacional, manutenção e fornecimento de peças de reposição. Ao salvaguardar todo o processo de produção, garantimos que nossos clientes possam utilizar suas linhas de corte de metal com máxima eficiência e estabilidade.
