A máquina de corte de bobina com cabeça cortadora dupla 1300MM é um dos produtos mais distintos da KINGREAL. O design da cabeça de corte dupla é adequado para bobinas de 0,3-3 MM para atingir eficiência de produção em alta velocidade de 220 M/min. Atualmente é vendido para Turquia, Rússia, Arábia Saudita e outros países.
A máquina de corte de bobina com cabeça cortadora dupla KINGREAL 1300MM foi projetada para corte de precisão de alumínio, aço galvanizado, laminado a quente, laminado a frio e muitas outras bobinas de metal comuns para atender a diferentes requisitos de corte dos clientes, incluindo velocidade de corte, quantidade e qualidade.
O design do assento duplo da faca é capaz de realizar o corte de diferentes tamanhos de bobinas na mesma linha de produção, o que melhora muito a eficiência da produção ao substituir o assento da faca, e ganhou o favor de muitos clientes.
Além do design de assento de faca duplo, a máquina de corte de chapa de aço KINGREAL também foi projetada para que os clientes protejam a tampa da máquina e melhorem a segurança da produção no processo de corte, de acordo com os requisitos de produção do cliente. Agora está funcionando com sucesso na fábrica do cliente da Arábia Saudita.
1. Linha de corte de bobina de alta velocidade no comprimento
2. Máquina de corte de tira estreita de aço
Carregando a bobina - Desbobinador hidráulico - Endireitador de alta precisão - Ponte de laço - Máquina de corte - Borda de resíduos de laminação - Ponte de laço - Tensão - Máquina de rebobinamento
Não |
Componente |
Quantidade |
1 |
Carregando carrinho |
1 conjunto |
2 |
Desbobinador Cantilever Hidráulico |
1 conjunto |
3 |
Alisador de cinco rolos |
1 conjunto |
4 |
Ponte Loop |
2 Conjunto |
5 |
Máquina de corte |
2 Conjunto |
6 |
Rebobinagem de resíduos |
1 conjunto |
7 |
Rebobinamento Hidráulico |
1 conjunto |
8 |
Sistema hidráulico |
1 conjunto |
9 |
Sistema de controle eletrônico |
1 conjunto |
10 |
Escudo protetor de peças personalizadas |
1 conjunto |
Parâmetros de matéria-prima |
|
Material da bobina |
Alumínio, Aço, Aço Galvanizado, etc. |
Espessura da bobina |
0,3-3MM |
Largura da bobina |
500-12500MM |
Bobina |
15 toneladas |
Parâmetros do produto acabado |
|
Tolerância de largura |
≤±0,05mm |
Retidão de corte |
≤1mm/2000mm |
Resíduos de aparas |
≥2mm |
Parâmetros da máquina de corte |
|
Velocidade de trabalho |
100-180 M/min |
Fonte de energia |
380 V/50 Hz |
Capacidade instalada |
cerca de 280 kW |

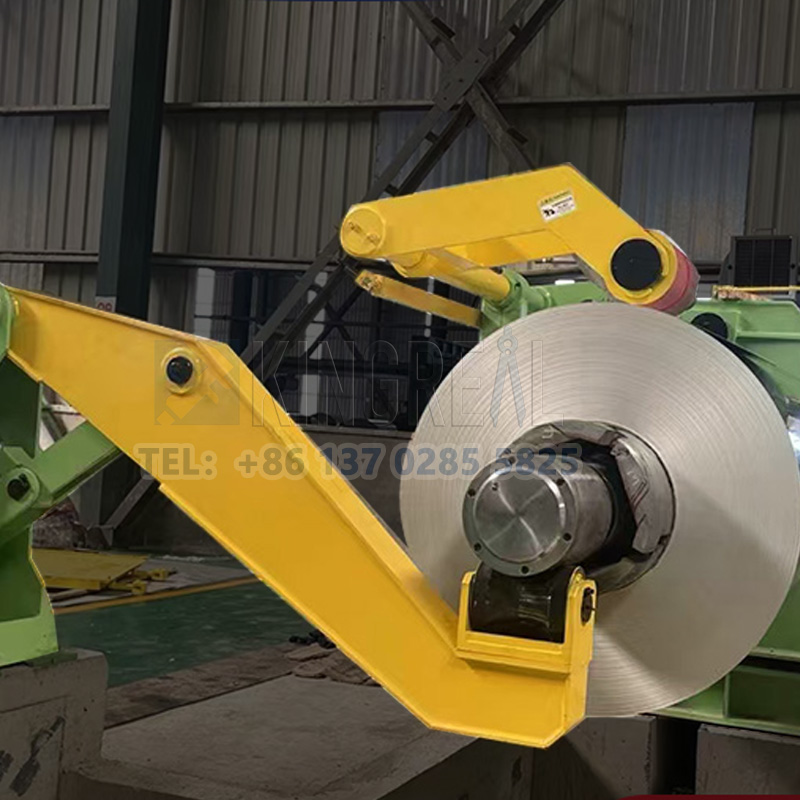

① Desbobinador Cantilever Hidráulico
A principal função de um desbobinador cantilever hidráulico é transportar e girar uma teia para que ela seja desenrolada lentamente para a próxima etapa do processo. Este tipo de desbobinador normalmente consiste em uma bobina, um suporte, um trem de força, etc., e é do tipo cantilever de rolamento único. A bobina geralmente consiste em um eixo de suporte, uma corrediça em cunha e uma placa de arco aninhada na corrediça em cunha, que expande e contrai a bobina sob a ação de uma cunha inclinada para acomodar rolos de tamanhos diferentes.
Os desbobinadores cantilever hidráulicos são particularmente importantes em equipamentos de máquinas de corte de metal de alta velocidade, pois podem ser motorizados para atingir a rotação da bobina, de modo a manter a tira sob pós-tensão para desenrolamento superior sob o sistema de acionamento.

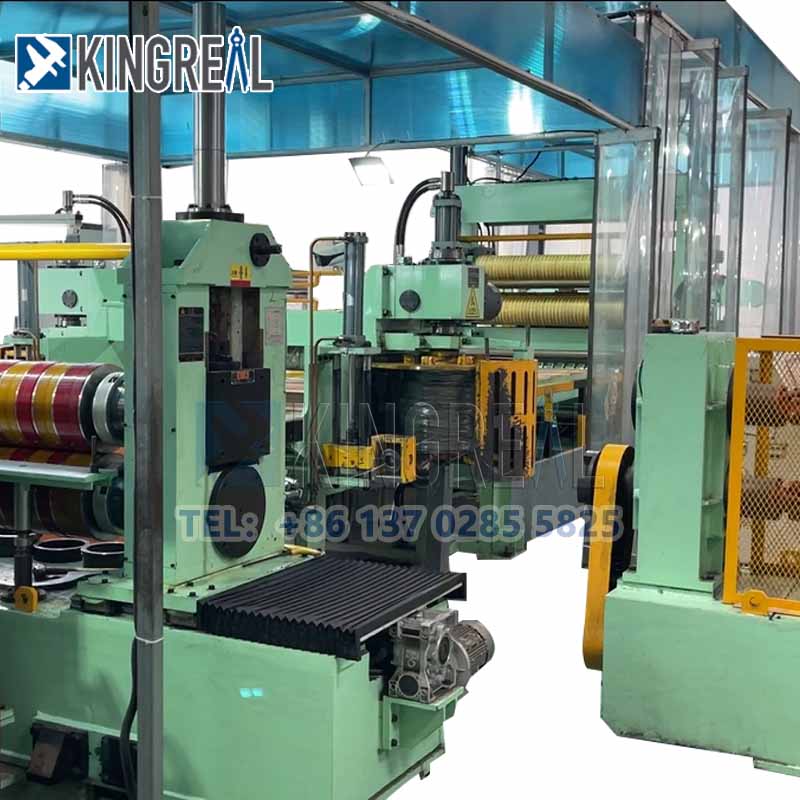

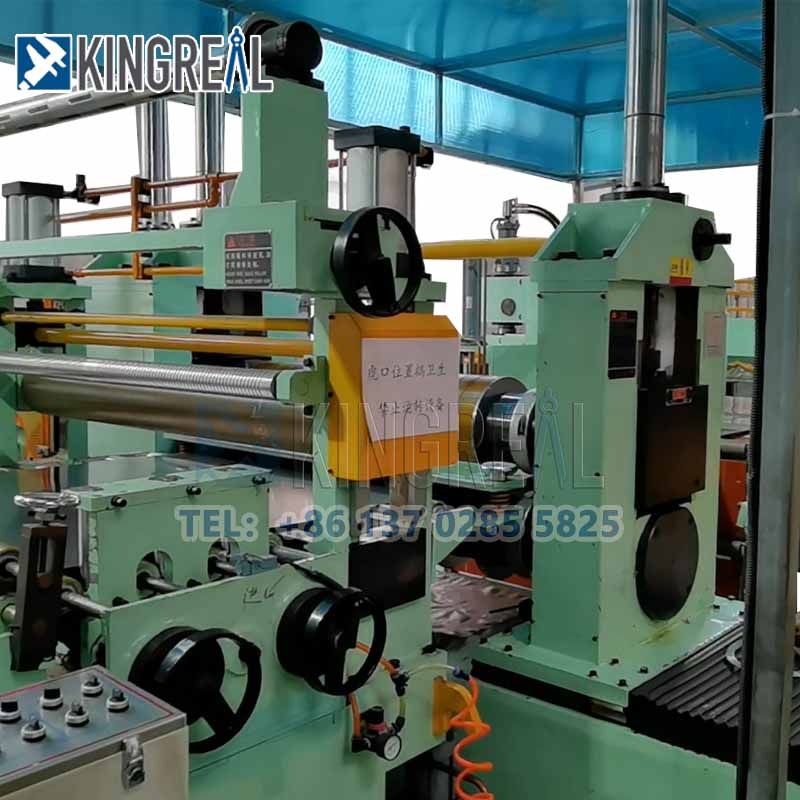

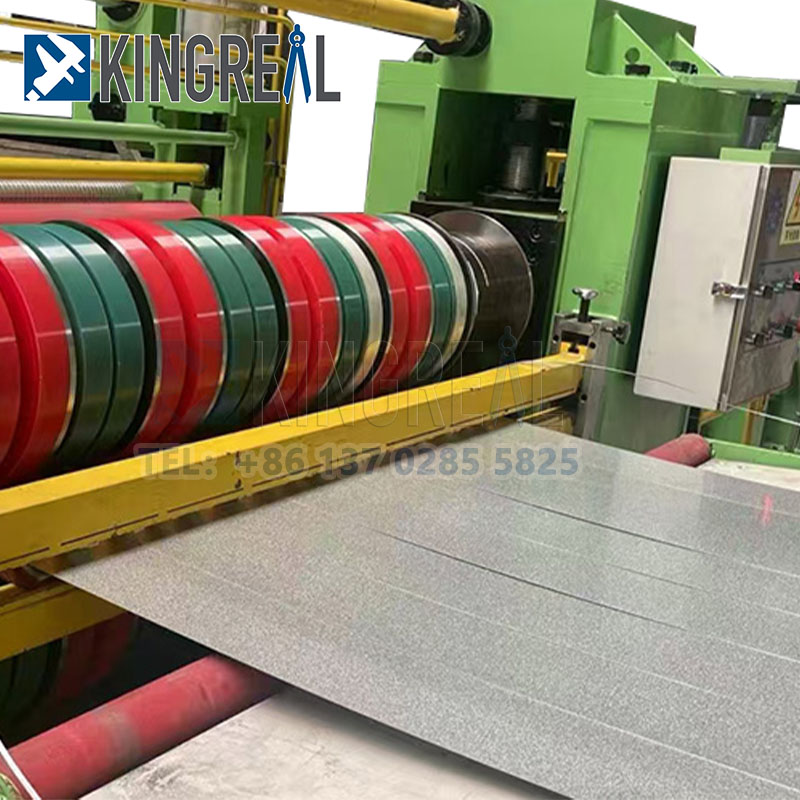

① Máquina de corte de cabeça cortadora dupla
a. Estrutura do corpo principal: seção de aço, chapa de aço, soldadas entre si, recozidas para eliminar tensões e depois processar a superfície de referência.
b. Pressionando o par de rolos: o rolo superior pode ser sincronizado pelo material de pressão de elevação do cilindro, para garantir a estabilidade da placa no eixo da faca, o movimento do vapor do rolo superior.
c. Material do eixo da faca: 42CrMo, especificação 200mm×1300mm, com rasgo de chaveta, através de usinagem de desbaste, tratamento de têmpera, tratamento de média frequência, retificação, cromagem dura, reafiação e outros 8 processos;

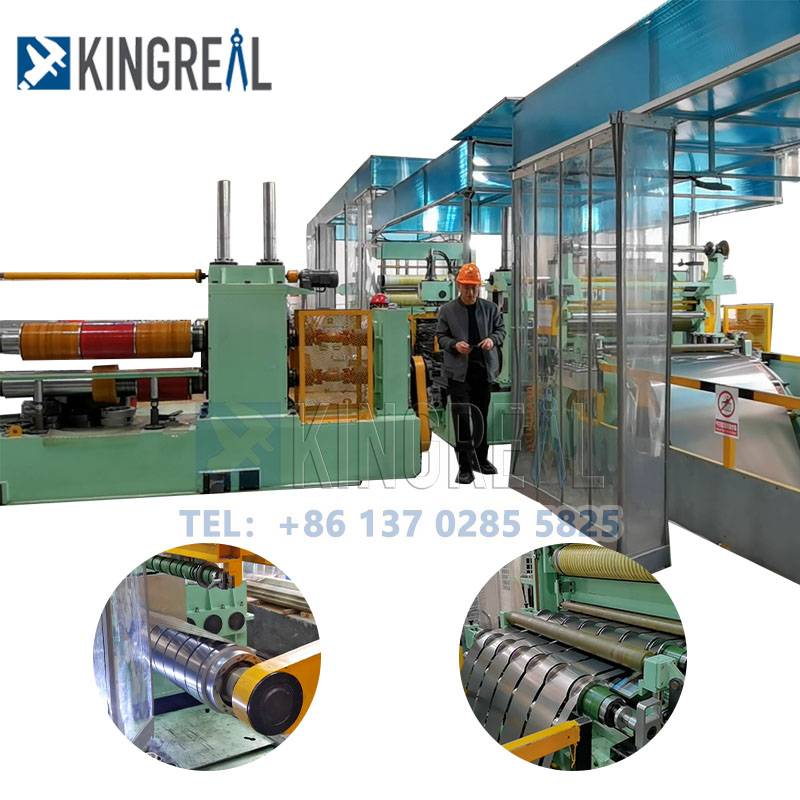

① Escudo Protetor:
A tampa protetora da máquina de corte de metal tem as seguintes funções e características:
Proteção do equipamento: a tampa protetora da máquina pode isolar a máquina do contato direto com o ambiente circundante, evitar que poeira, manchas de água, óleo, limalhas e outros poluentes entrem no interior da máquina, de modo a melhorar a vida útil da máquina.
Segurança operacional: a tampa protetora da máquina garante a segurança do operador e do pessoal ao redor, evita o contato direto do pessoal com peças móveis de alta velocidade, condutores eletricamente carregados ou outras peças perigosas e evita acidentes.
▶ 1. Soluções completas de equipamentos para processamento de bobinas;
▶ 2. Equipe técnica profissional
-Programa de design de pré-venda; -Fabricação profissional durante a venda; -Serviço de instalação pós-venda;
▶ 3. Casos de projetos abundantes
Vendemos com sucesso nossas máquinas de corte longitudinal para Turquia, Arábia Saudita, Índia e Rússia.
