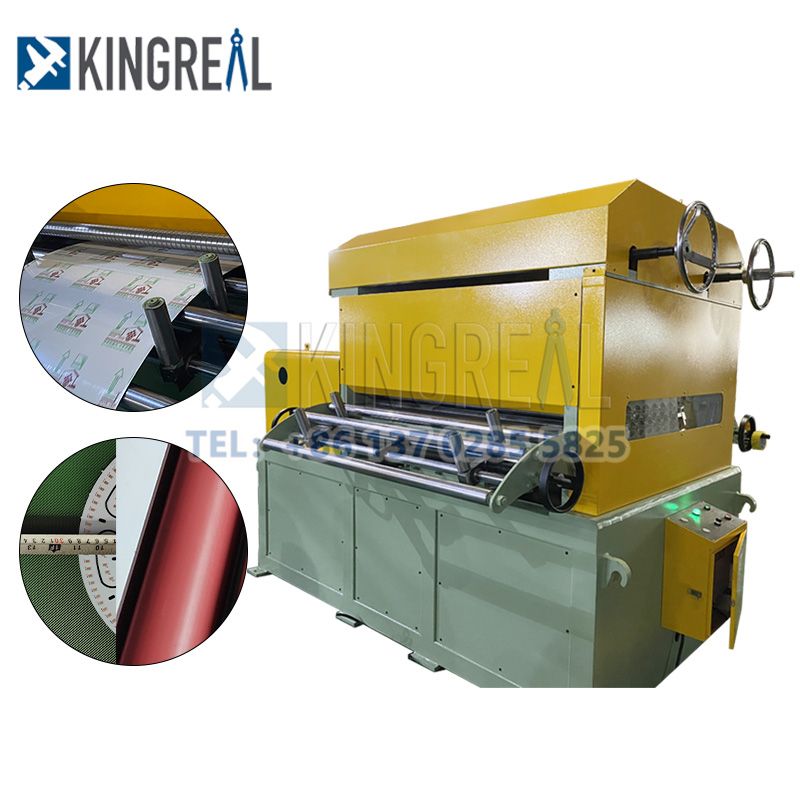

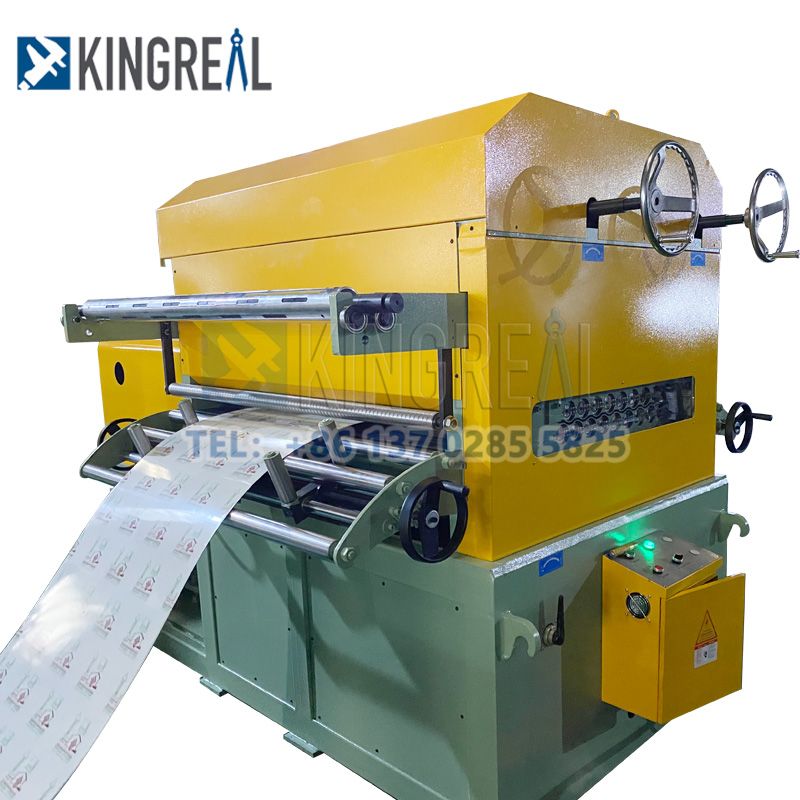

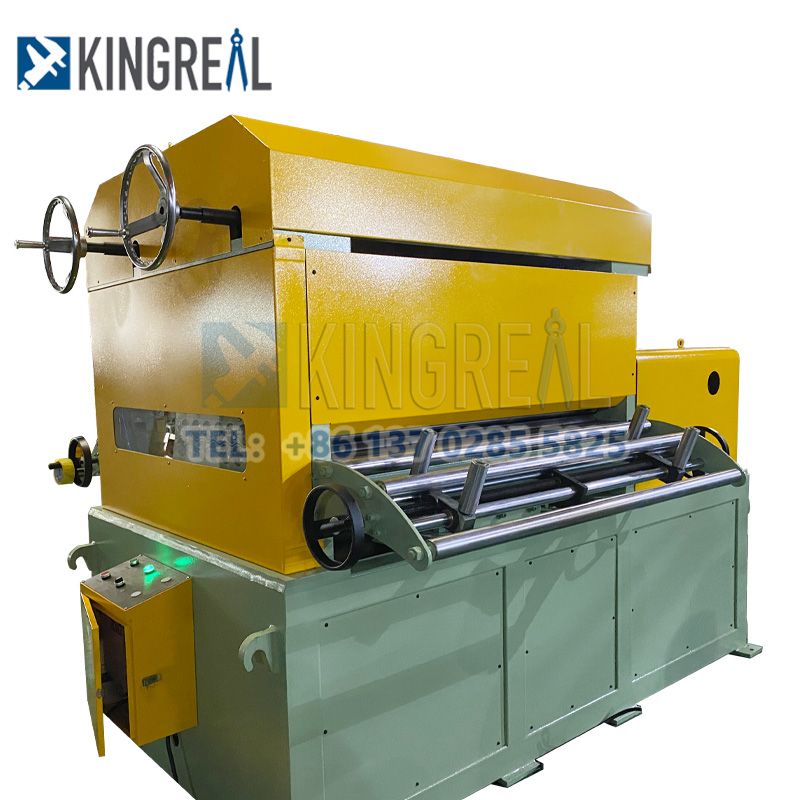

Máquina niveladora de placa de rolo de alta precisão

A KINGREAL MACHINERY pode fornecer a Máquina niveladora de placas de rolos de alta precisão, que é usada para nivelar chapas metálicas para tornar sua superfície plana para atender às necessidades de diferentes setores industriais. Como um fornecedor profissional de equipamentos de processo de bobina na China, a KINGREAL pode projetar diferentes soluções personalizadas para os diferentes requisitos de produção de nossos clientes.

Enviar consulta

Descrição do produto

Vídeo sobreMáquina niveladora de placa de rolo de alta precisão

Descrição da máquina niveladora de placa de rolo de alta precisão

REI REALMáquina niveladora de placa de rolo de alta precisãofoi projetado para ser utilizado no processamento de chapas metálicas, principalmente para nivelar a chapa metálica e tornar sua superfície plana para atender às necessidades dos diversos setores industriais. Como fornecedor de máquinas niveladoras de chapas rolantes, a KINGREAL pode ser personalizada para atender às diferentes necessidades de nossos clientes.

A Unidade de Nivelamento de Placas de Rolo geralmente consiste em vários rolos que, através da rotação e pressão dos rolos, alisam a chapa para fins de nivelamento. As unidades de nivelamento de chapas são amplamente utilizadas nas áreas de navios, construção, automóveis e máquinas, e são uma das máquinas indispensáveis na indústria metalúrgica.

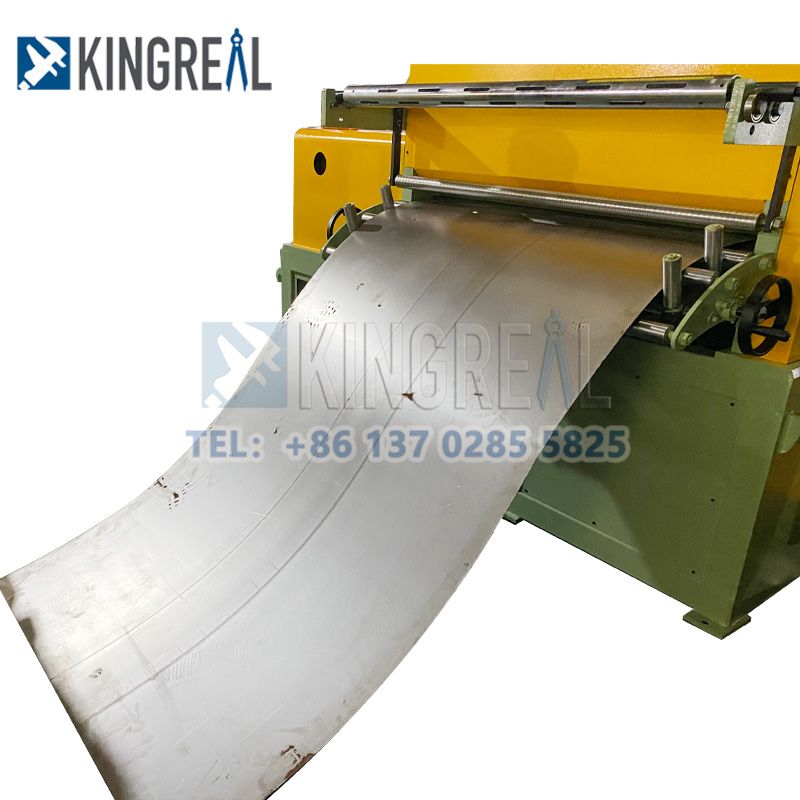

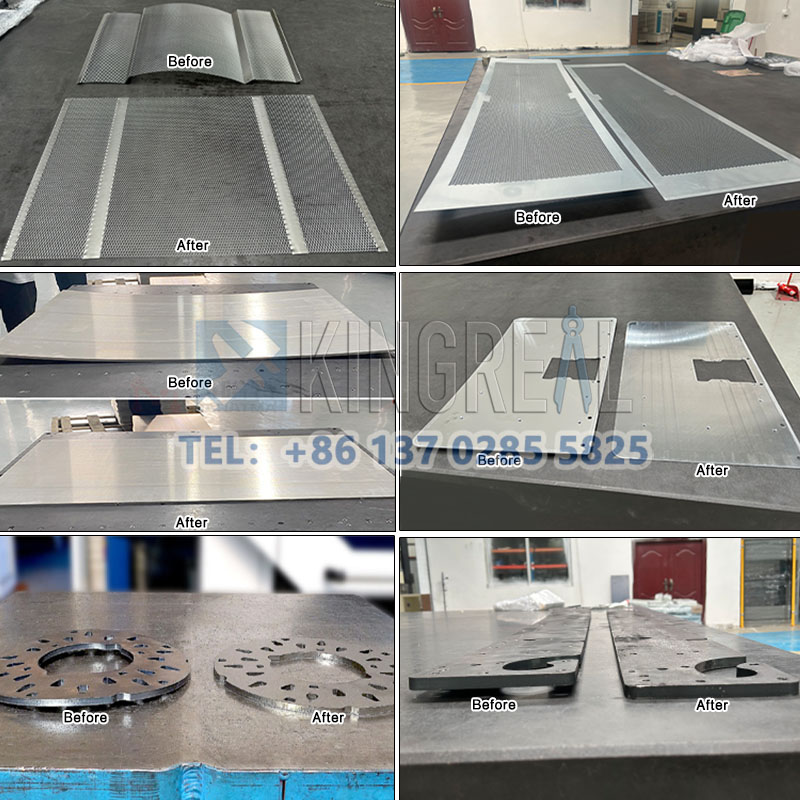

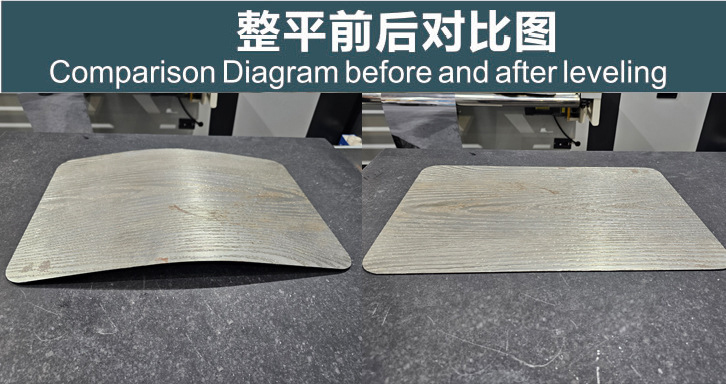

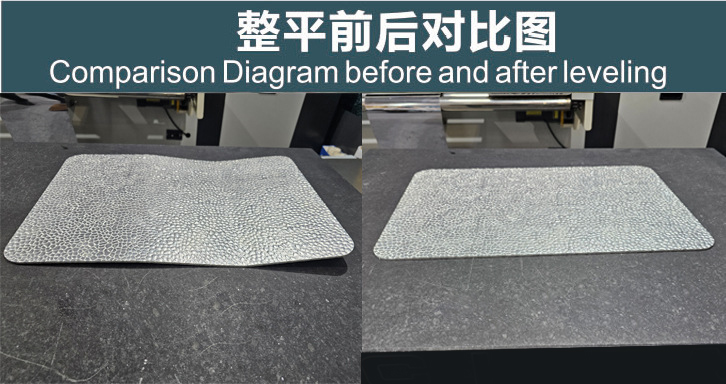

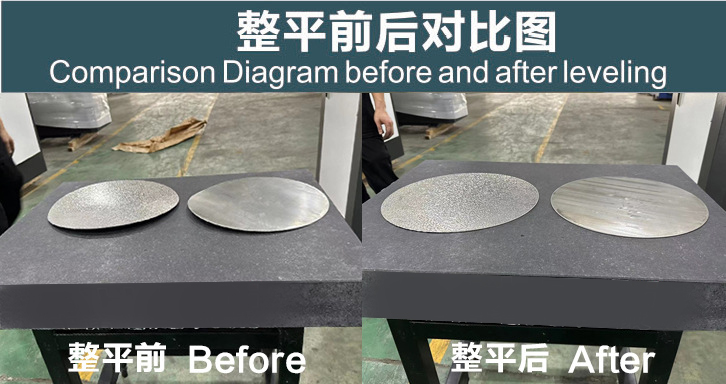

A unidade é adequada para placas de aço laminadas a frio, laminadas a quente e de baixa liga, que são dobradas para frente e para trás várias vezes para mudar gradualmente uma variedade de curvaturas originais em uma única curvatura e, eventualmente, nivelá-las.

Componente principal da máquina de nivelamento de chapas metálicas

A máquina é composta principalmente de estrutura, rolo de trabalho, viga móvel, rolo de suporte, base inferior, mecanismo de pressão, dispositivo de roda de parada, dispositivo de medição, sistema de acionamento principal, sistema de lubrificação, sistema de controle elétrico, sistema de segurança e outras peças.

Especificação técnica

Modelo	1,2×Largura da placa	3×Largura da placa	6×Largura da placa	8×Largura da placa	12×Largura da placa
Largura utilizável mm	1300、1800			1300、1600、2000
Espessura da placa processável mm	0,3-1,2	0,5-3	1,5-6	2-8	3-12
Precisão de nivelamento mm/m2	<±1mm/m2	<±1mm/m2	<±1mm/m2	<±1mm/m2	<±1mm/m2
Velocidade de nivelamento m/min	MÁX. 120m/min	MÁX. 80m/min	MÁX. 60m/min	MÁX. 40m/min	MÁX. 30m/min
Material dos rolos de nivelamento	GCr15			60CrMoV
Diâmetro do rolo de calibração mm	f60	f85	f105	120	160

Característica da máquina niveladora de placa de rolo de alta precisão

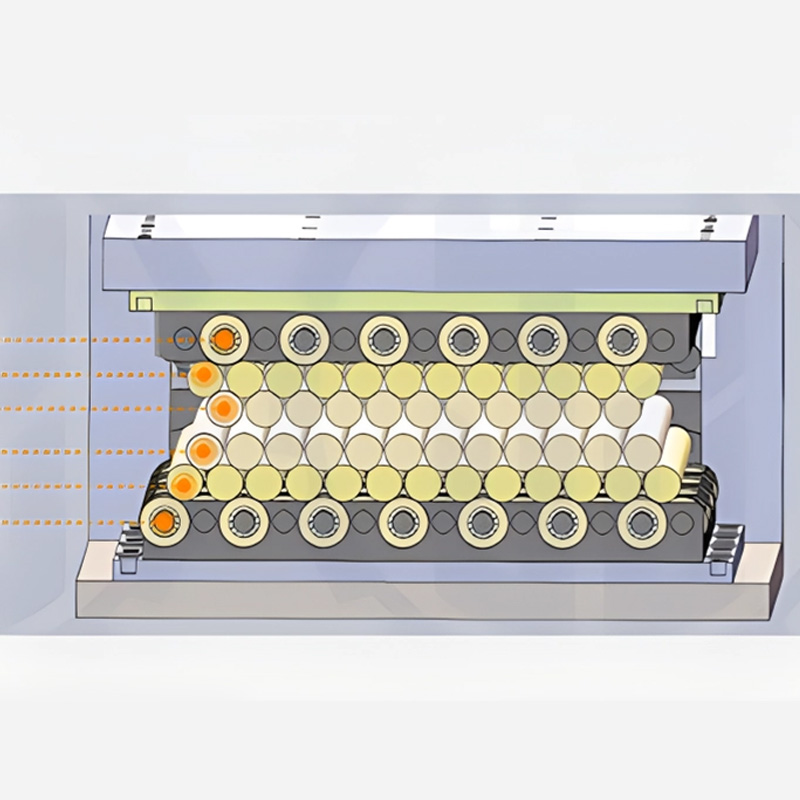

1. A Máquina Niveladora de Chapas é uma estrutura quádrupla com duas camadas de rolos de trabalho e duas camadas de rolos de suporte. Os rolos de nivelamento são forjados em 60CrMoV, temperados e endurecidos superficialmente como um todo. Os rolos de suporte são de duas camadas, feitos de 40Cr.

2. O rolo de trabalho superior e o rolo de suporte são integrados à viga transversal superior. O rolo de trabalho inferior e o rolo de suporte são montados na base da máquina. Os rolos de suporte superior e inferior são ajustáveis no assento do rolo, para que a precisão do ajuste entre os rolos de suporte e os rolos de trabalho possa ser ajustada para obter o melhor efeito de nivelamento.

3. A folga entre o rolo de trabalho superior e o rolo de trabalho inferior pode ser ajustada separadamente por meio de um motor redutor, permitindo ao operador ajustar a folga rapidamente e reduzir o tempo auxiliar ao processar placas de diferentes espessuras.

4. A alimentação principal é acionada por motor DC, através do redutor, caixa de distribuição de engrenagens e acoplamento universal, de forma que cada rolo tenha potência, e a operação seja regulada continuamente pelo regulador de velocidade DC. Cada suporte de rolo adota rolamento e sistema de lubrificação centralizado.

Além disso, esta máquina absorveu tecnologia avançada no país e no exterior, com tecnologia madura, estrutura compacta, fácil instalação e manutenção, prática e confiável, etc.
