Fornecedores de linhas de corte cortadas sob medida:

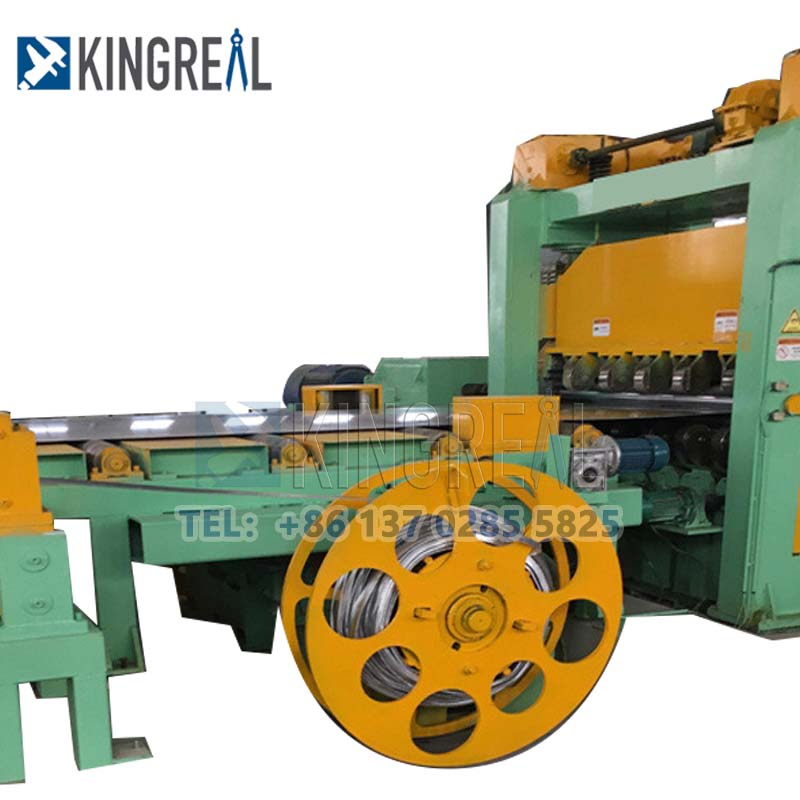

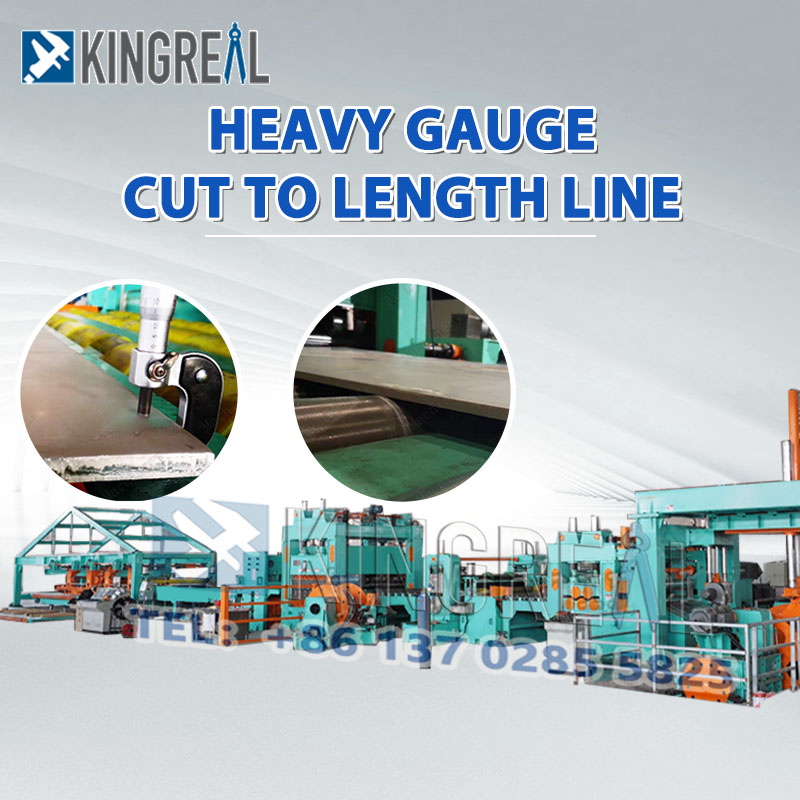

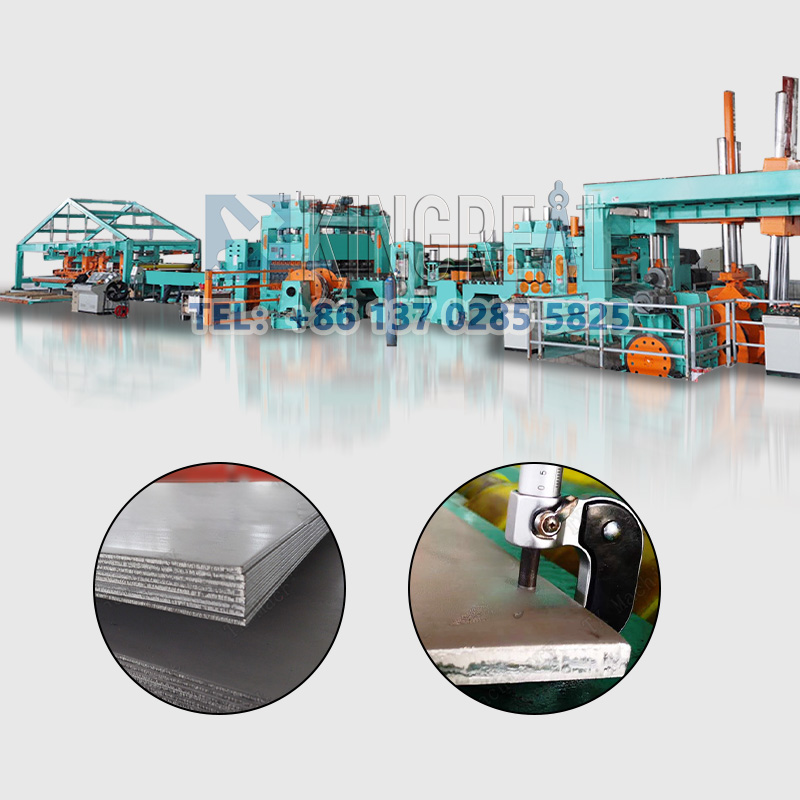

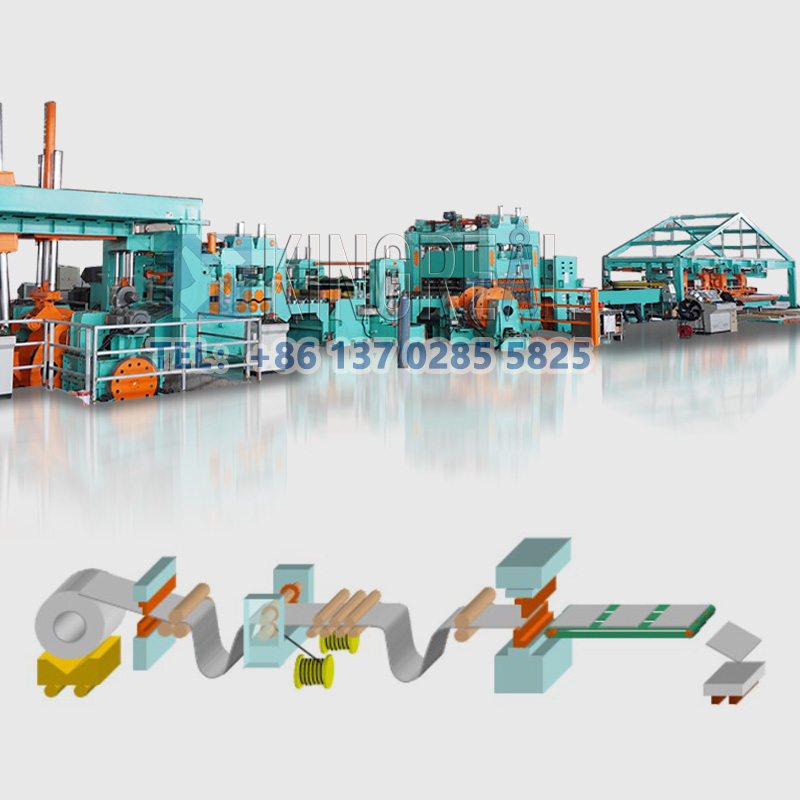

Linha de corte no comprimento de bitola pesada - 2024 KINGREAL pode fornecer linha de corte no comprimento, máquina de corte no comprimento de alta velocidade, linha de corte no comprimento simples e esta máquina de corte no comprimento de bitola pesada, que pode cortar com precisão no comprimento de aço laminado a quente , bobinas de aço laminado a frio, aço inoxidável, aço silício e outras bobinas metálicas com dispositivo de empilhamento automático para um processo de produção totalmente automatizado.

Breakout na linha CTL para serviços pesados:

Devido à sua alta resistência, boa tenacidade, fácil processamento e conformação e boa capacidade de soldagem, a bobina de chapa grossa é amplamente utilizada em vários campos industriais, para atender às necessidades de diferentes indústrias. A demanda da linha de corte no comprimento de bitola pesada está aumentando, o processamento de bobinas de chapa grossa para os requisitos mais elevados do equipamento, desde o nivelamento do equipamento de desenrolamento até o cisalhamento e empilhamento. Os requisitos para a gama de suporte de carga são muito mais elevados do que para outras espessuras de chapa metálica.

A linha de corte no comprimento de calibre pesado KINGREAL é especialmente projetada para processar bobinas com uma faixa de espessura de até 6-20 MM por desbobinador, endireitador, medição, máquina de corte no comprimento e empilhamento.

Especificação Técnica:

Processo de trabalho da linha de corte no comprimento:

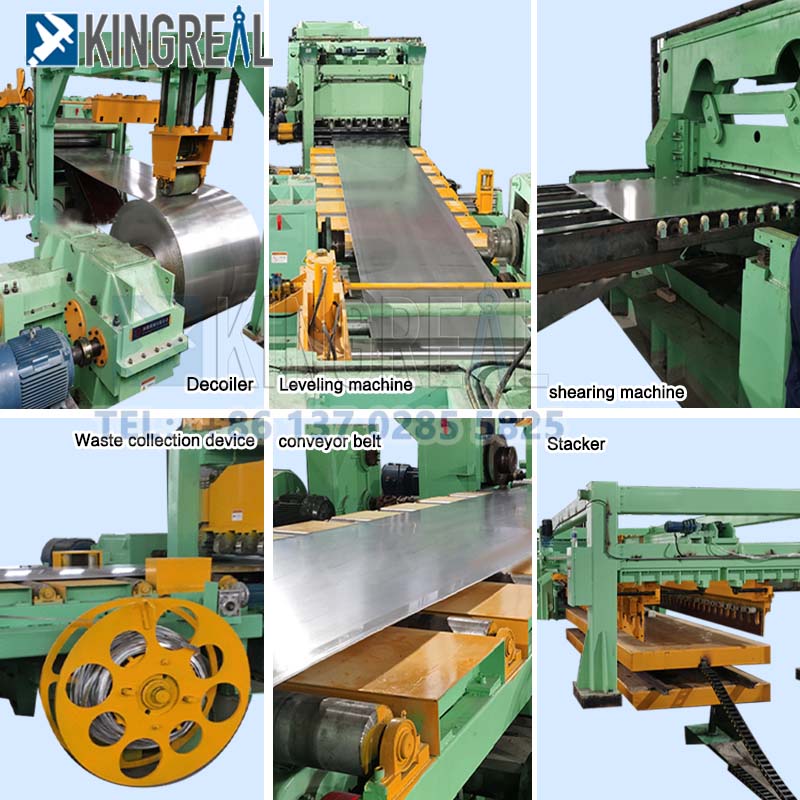

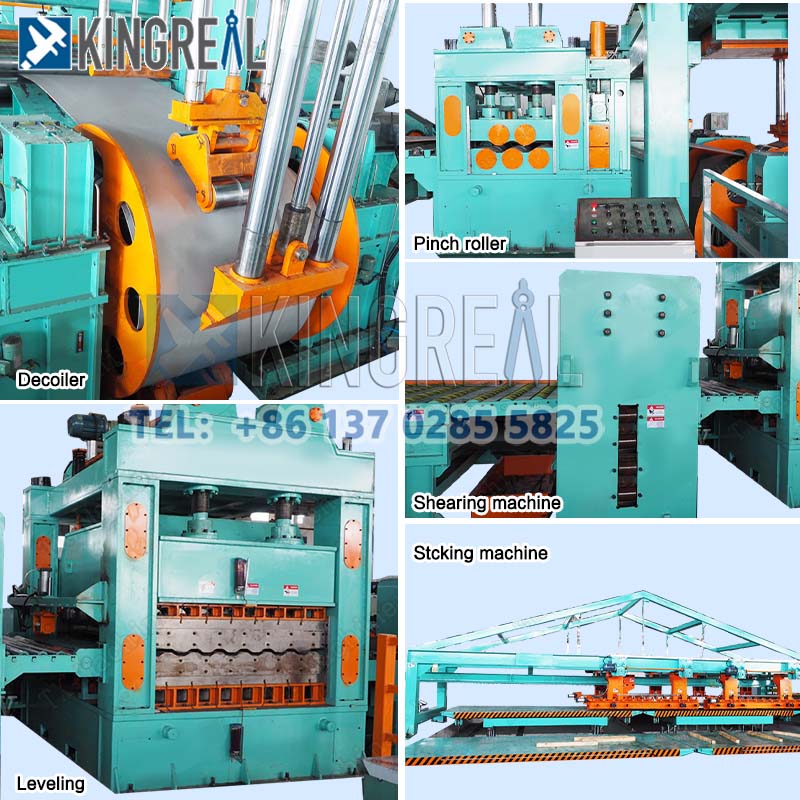

Desbobinador hidráulico - Máquina piloto hidráulica de estrutura - Máquina niveladora de sete rolos - Aparador de cabeça dupla - Coletor de escarpas - Máquina niveladora de onze rolos - Dispositivo de dimensionamento pneumático - Alimentador de placa traseira - Máquina de corte hidráulica - Máquina empilhadora

Mais especificações sobre a linha CTL:

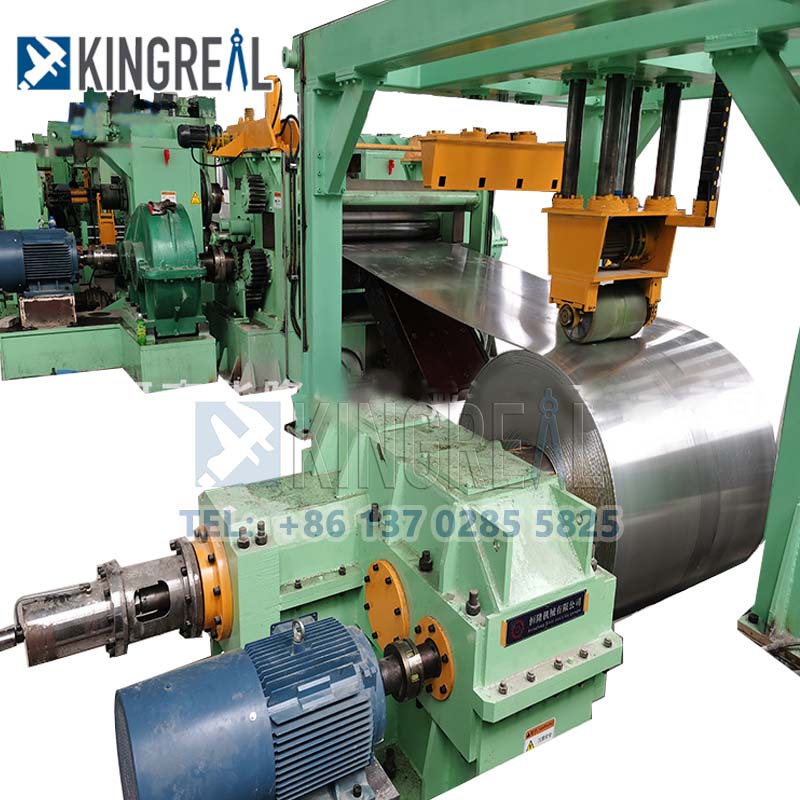

• Desbobinador Hidráulico de Duplo Cone

a. Capacidade: 30T

b. Especificações do freio: 4-DBH205

c.curso de elevação da estrutura do material 650 mm (levante diretamente para a bobina, pode vir para o revestimento de aço do material removido)

d.Adotando mecanismo de pressão superior de cone duplo de rolamento duplo para fixar a bobina de aço, o movimento da segunda extremidade da base da máquina é acionado por cilindros hidráulicos e tem a função de centralização simultânea do acionamento, o fuso na segunda extremidade do desbobinador é projetado com dispositivo de freio a disco pneumático.

• Máquina de pré-nivelamento de sete rolos

Adota a estrutura de fixação e alimentação de dois rolos e nivelamento de cinco rolos. O motor aciona os rolos superiores e inferiores através do redutor e da caixa de distribuição através do eixo de conexão universal, o ajuste do rolo superior e a pressão para baixo para a alimentação são executados pelo cilindro hidráulico, e o ajuste do rolo superior e a pressão para baixo para o nivelamento são executados pela energia elétrica. Considerando a operação síncrona da máquina pré-escolar e do hospedeiro de nivelamento, o controle do motor é controlado pelo sistema de controle DC da série americana PARKER590C. O eixo de conexão universal adota o eixo universal industrial do moinho.

Diâmetro do rolo de nivelamento: Φ220mm

Espaçamento do rolo de nivelamento: 260 mm

Quantidade de rolos: 2 + 5 rolos

Material do rolo: aço forjado GCr15 com revenido e endurecido de média frequência (HRC60)

Potência do motor principal: 132KW DC

Potência do motor para ajuste: 2-7,5KW

Redutor principal:   JZQ850

Redutor de ajuste: redução de balanço 2-BWY4

• Dispositivo de dimensionamento

a.Função: Evitar que a chapa fique fora de forma durante o funcionamento e regular a chapa na máquina principal de nivelamento. É composto por base da máquina, rolete limitador, corrediça do assento de apoio, rolete guia e dispositivo de ajuste. Rolos guias verticais são fornecidos em ambos os lados da direção da largura da folha, e a estrutura do rolo guia é fixada na respectiva corrediça, que move a corrediça na coluna guia na direção da largura da folha através do motor por meio do fio-máquina pagamento de porcas, de modo a adaptar-se às diferentes larguras de folha. O ajuste é motorizado.

B. Faixa de ajuste: 900 ~ 2.000 mm

Material do rolo guia: Gcr15(HRC60)

Motor de ajuste: 2 ~ 3KW

Redutor de ajuste: redutor 2-WPDKS135Worm

• Corte principal na linha de comprimento

Função: A máquina de corte realiza principalmente as tarefas de corte de cabeça, corte de cauda, ​​corte lateral, corte longitudinal e corte longitudinal.

Adaptabilidade do material: É adequado para placas de aço de diferentes espessuras e materiais, como aço carbono comum, aço de baixa liga de alta qualidade, aço-liga, aço para dutos e chapa de aço inoxidável.

Grau de automação: todo o processo funciona de forma automática, reduzindo a operação manual e melhorando a eficiência da produção.

Medição precisa: com medição de alta precisão para garantir tamanho de corte preciso.

Ajuste da folga da lâmina de cisalhamento: A folga lateral da lâmina de cisalhamento pode ser ajustada para garantir a qualidade do corte.

a.Modelo: freio hidráulico

b. Golpes por minuto: 8~12 vezes

c.Material da lâmina: Cr12Mov

d. Potência do motor: 55KW

• Conversor

Estação de alimentação:

a.Consiste em uma estrutura, uma mesa de rolos oscilantes, um transportador de rolos transportadores e uma unidade de energia. Sua função é inserir a placa plana na máquina de arremesso.

b.Motor: 7,5KW

c.Redutor: Redutor de balanço BWY4

Alimentador principal:

a.Consiste em base da máquina, placa, controle deslizante, rolo de lançamento e unidade de potência. Levantamento e abaixamento do rolo superior do material para implementação pneumática. A transmissão é mecânica. Sua função é alimentar o prato na mesa de jardinagem.

b.Motor: 7,5KW

c.Redutor: Redutor de balanço BWY4

• Máquina de empilhamento

Mesa empilhável: É constituída por placas de aço e perfis de aço soldados entre si. Sua função é empilhar a placa plana calibrada. Comprimento 12 metros.

Stocker pneumático: Consiste em um conjunto de dispositivos de nivelamento de limites longitudinais e três conjuntos de dispositivos de nivelamento de limites transversais. Tanto os mecanismos de limitação quanto de ajuste podem ser ajustados de acordo com as diferentes larguras da placa, e o ajuste é manual. A execução de retificação de material é um atuador pneumático.

Exibição Final do Produto

Serviço KINGREAL para linha CTL de bitola pesada:

1. Uma gama completa de serviços personalizados, de acordo com as necessidades de produção de placas do cliente para fornecer design de desenho de linha de produção de corte no comprimento, pode ser configurada com a escolha.

2. Fornecer várias configurações para a linha CTL, como carrinho de carregamento, dispositivo de corte, empilhamento automático, descarga automática, etc.; realize a produção totalmente automática.

3. Fornecer uma variedade de acessórios para garantir a estabilidade e longevidade da Linha CTL;

4. Garantia de serviço pós-venda local dos engenheiros, pode orientar a instalação da Linha de Corte no Comprimento no local.

5. Serviço pós-venda on-line 24 horas por dia, 7 dias por semana, resposta técnica.
