Descrição da máquina de corte e rebobinamento de bobina de 1650MM

A máquina rebobinadora e cortadora de bobina KINGREAL SLITTER 1650MM foi projetada para cortar e rebobinar vários tipos de materiais, como aço, alumínio, GI, cobre e silício. Esta linha de corte de bobinas é um dos projetos mais comuns de linha de corte e atenderá às necessidades da maioria das plantas para corte de processamento de bobinas. As espessuras das bobinas manuseadas variam de 0,3 mm a 3 mm e larguras de até 1650 mm.

Você também pode encontrar o produto abaixo em nosso site:

1. Máquina de corte de cabeça de corte duplo

2. Máquina de corte de chapa pesada de aço de 10-20MM

3. Bobina cortada na linha de comprimento

4. Linha de produção de corte do nivelador e desbobinador

5. Linha de produção de máquina perfurada de metal

Especificação técnica:

Processo de trabalho:

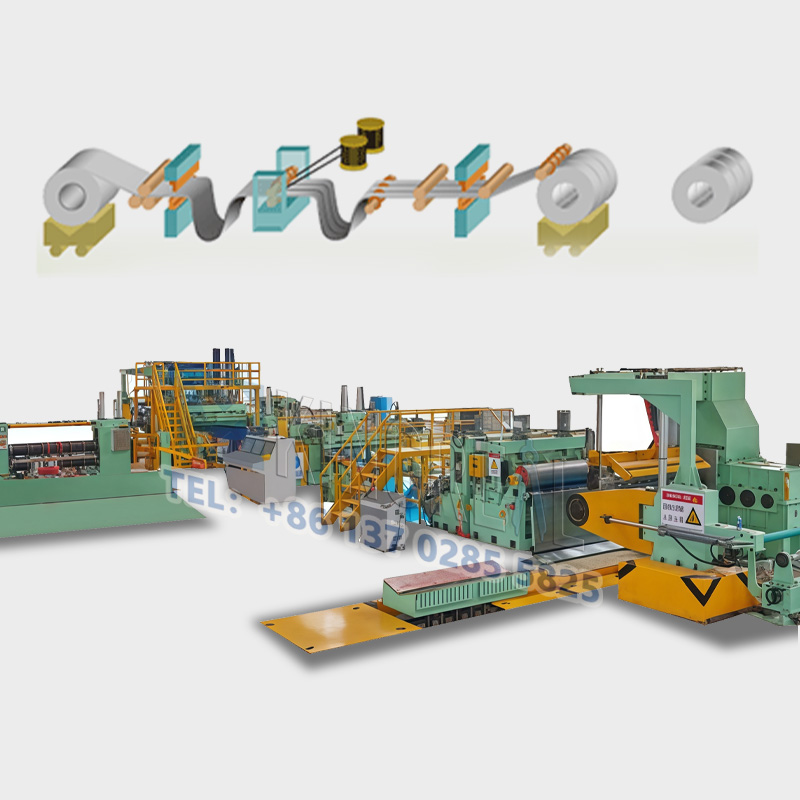

Bobina de carregamento do carrinho - Centralização vertical hidráulica do desbobinador - Desbobinador hidráulico - Pinça e alavanca - Tesouras de cabeça de placa - Ponte de laço - Máquina de corte - Estação de tensão - Separação - Máquina de rebobinamento

Informações mais detalhadas da máquina de corte de bobina de aço:

Bobina de carregamento do carrinho

Estrutura e utilização: Utilizado para alimentar o desbobinador, transportando a bobina de aço da mesa de armazenamento até a bobina do desbobinador, o carrinho é controlado pelo motor hidráulico e a elevação é controlada pelo cilindro hidráulico.

Mecanismo de elevação: cilindro hidráulico e estrutura de coluna deslizante de quatro guias, potência de elevação fornecida pelo cilindro, o cilindro para promover a elevação da mesa portadora tipo V, para alcançar a função de subir e descer a bobina de aço.

Mecanismo de deslocamento: motor hidráulico e estrutura de trilho guia paralelo, a potência de deslocamento é fornecida pelo motor hidráulico, de modo que o carrinho se mova horizontalmente ao longo da direção axial do fuso do desenrolador. Cada extremidade do trilho possui um bloco limite para evitar o descarrilamento do carrinho.

Desbobinador cantilever

Uma função:

Transportar bobinas de aço, expandir e apertar o diâmetro interno das bobinas, desenrolar e descarregar ou reciclar bobinas.

Suportando a placa da bobina e proporcionando tensão à tira de aço, ela é composta por estrutura, fuso, bobina de expansão e contração, dispositivo de desenrolamento e prensagem, suporte auxiliar, dispositivo de frenagem e parte de força.

B. Construção

a) Estrutura principal: feita de aço, chapa de aço A3, assento de rolamento forjado em aço #45 após a soldagem, através do tratamento qualitativo de recozimento não é deformado;

b) Fuso: perfurado em aço redondo 40Cr com diâmetro de furos de 85mm, temperado e depois torneado fino em superfície de trabalho com diâmetro de 190mm, capacidade de carga de 25 toneladas.

c) subir e encolher a bobina: o uso da forma de bobina de expansão push-pull do tipo deslizante; quatro placas curvas (aço nº 45), pares deslizantes de corte de fio, diâmetro de expansão: Ф470mm-520mm (mais luva de borracha para atingir Ф610mm); o comprimento de trabalho efetivo da bobina 1650 mm, o mandril geral para garantir que a bobina suba e desça quando a concentricidade.

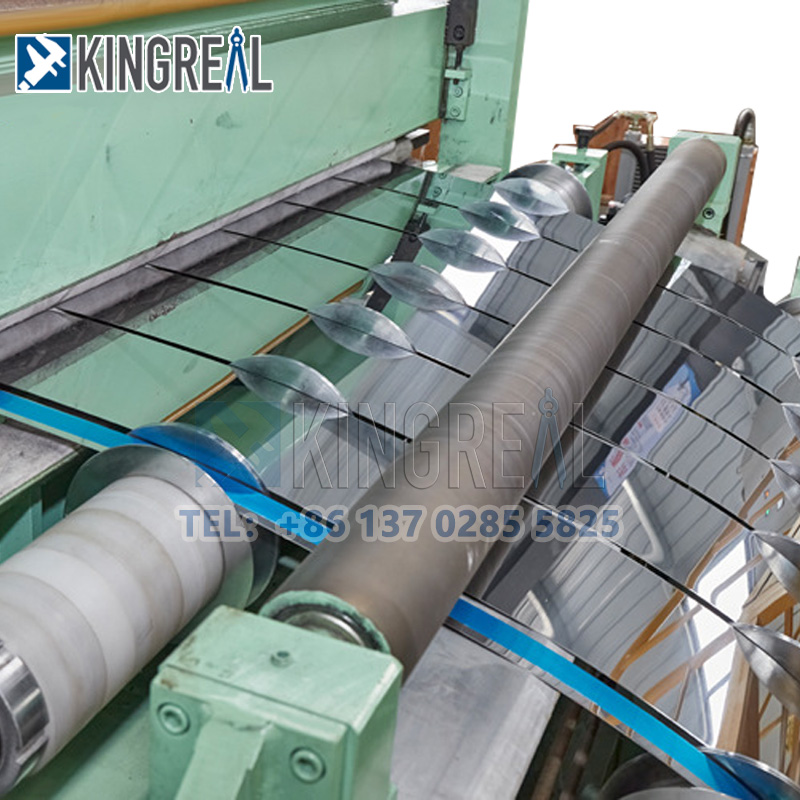

Máquina de corte de bobina de alta velocidade

Porque escolher-nos?

◆ Ampla experiência em produção

Com mais de 20 anos de experiência em produção e vendas, a KINGREAL é um fabricante experiente, especializado em máquinas de corte longitudinal. A empresa forneceu com sucesso suas máquinas para países de todo o mundo, incluindo Vietnã, Turquia, Rússia, Índia e Emirados Árabes Unidos. amplamente reconhecido pelos clientes.

◆ Poder da equipe de especialistas

A KINGREAL possui equipes internas técnicas, de vendas e de produção. Podemos lidar profissionalmente com todas as etapas do processo, desde vendas e produção até o envio.

◆ Assistência pós-compra oferecida

KINGREAL oferece serviços de instalação pós-venda online e offline para garantir a instalação e operação adequadas da máquina.

Os recursos online incluem tutoriais em vídeo e orientações abrangentes de engenharia online; os recursos off-line envolvem o envio de engenheiros da KINGREAL à fábrica local do cliente para fornecer orientação de instalação no local.

KINGREAL Bem-vindo a todos os clientes para nos visitar!
